ИК-фильтры нейтральной плотности

Оптические фильтры.

Оптические фильтры пропускают свет, в частности, в пределах избирательного диапазона длин волн, в то время как избыточный свет поглощается или отражается, в соответствии с чем оптические фильтры делятся на два основных класса: отражающие или поглощающие типы фильтров. Для классификации по длине волны существуют короткопроходные или длиннопроходные фильтры, которые пропускают только свет с короткими или длинными волнами, и полосовые фильтры, которые пропускают свет в пределах заданного диапазона длин волн. Существуют различные типы оптических фильтров, в том числе: поглощающие стеклянные фильтры, интерференционные фильтры, фильтры Фабри-Перо, фильтры Лио или основанные на других конструкциях. Области применения разнообразны: от фотографии, флуоресцентной микроскопии, спектроскопии, клинической химии до машинного зрения. В астрономии оптические фильтры используются для ограничения пропускаемого света до желаемой спектральной полосы.

Photonics Cloud предлагает широкий выбор оптических фильтров как отражающего, так и поглощающего типов, включая полосовые фильтры, фильтры нейтральной плотности, дихроичные фильтры, фильтры с вырезом, поглощающие фильтры из цветного стекла, ИК-фильтры и фильтры для лазерных линий.

В категориях отражающих фильтров полосовые фильтры предназначены для избирательного пропускания света в определенном диапазоне длин волн при отклонении остального света в заданном спектре с широким диапазоном длин волн 200–1200 нм для выбора; Фильтры нейтральной плотности равномерно ослабляют пропускание, уменьшая интенсивность света, отражая или поглощая его часть; Дихроичные фильтры пропускают только нужную часть длин волн, в то время как другие длины волн подавляются или отражаются за счет интерференции, поэтому они особенно подходят для точной научной работы, поскольку их точный цветовой диапазон можно контролировать толщиной и последовательностью покрытий; Фильтры с вырезом будут передавать большую часть длины волны с небольшой потерей интенсивности и ослаблять свет в диапазоне длин волн до очень низкого уровня; В то время как ИК-фильтры предназначены для инфракрасных (ИК) приложений, а линейные лазерные фильтры идеально подходят для передачи лазерного излучения с определенной длиной волны передачи.

Фильтры нейтральной плотности.

Фильтры нейтральной плотности (ND-фильтры) равномерно ослабляют пропускание, уменьшая интенсивность света за счет отражения или поглощения его части, не вызывая изменения оттенка цветопередачи. Оптические свойства фильтра в основном зависят от оптической плотности (OD) фильтра, т.е. отрицательного значения десятичного логарифма коэффициента пропускания. Фильтры нейтральной плотности (ND) чаще всего применяются в области фотографии, поскольку они могут уменьшить количество света, попадающего в объектив камеры, фотографам предоставляется больше свободы в настройке соответствующего размера диафрагмы, скорости затвора, времени экспозиции для получения нужного изображения. желаемую глубину резкости, которую было бы невозможно получить без фильтров нейтральной плотности (ND).

Предлагаем широкий выбор фильтров нейтральной плотности для ультрафиолетового (УФ) (250–380 нм), видимого спектра (400–700 нм) или видимого и ближнего инфракрасного (V&NIR) (400–1100 нм), инфракрасного (ИК) (2200 нм) -15000нм) приложений. Также доступны бесступенчатые фильтры нейтральной плотности прямоугольной или круглой формы. Материалы подложки могут быть BK7, цветное фильтрующее стекло, кремнезем с УФ-плавлением или кремний и германий, а также дополнительные запасы и специальные модули.

ИК-фильтры нейтральной плотности.

• Фильтры IR ND отражательного типа
• Подложки из германия (Ge) и покрытие из металлического сплава
• Широкий спектр длин волн от 2,2 мкм до 15 мкм
• Пользовательская оптическая плотность (OD)
• Необязательный диапазон пользовательских диаметров

Инфракрасные фильтры нейтральной плотности с металлическим покрытием (фильтры IR ND) получают свою оптическую плотность от покрытия металлического сплава на подложке, определяемой интересующей областью длин волн. В отличие от полностью диэлектрического или абсорбционного фильтра, нейтральный фильтр металлического типа использует комбинацию поглощения и отражения для уменьшения интенсивности света.

Инфракрасные фильтры нейтральной плотности предназначены для ослабления излучения в широком спектральном диапазоне. Эти фильтры покрыты германиевыми подложками. Покрытие ND оптимизировано для 2,2 микрон и может использоваться до 15 микрон.

Характеристики:

Техническая визуализация: (Кривые)

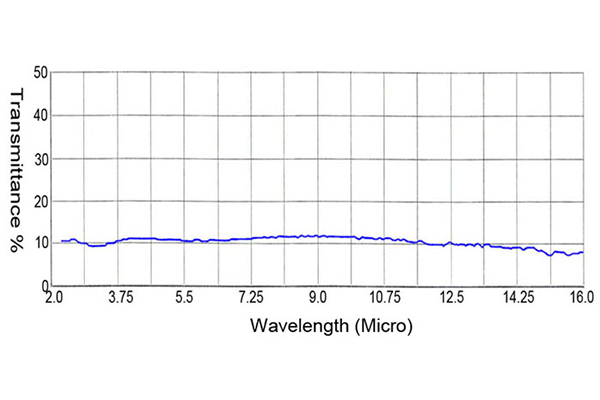

1. Пропускание ИК-нейтральных фильтров (германий, T=10%, покрытие BBAR на задней поверхности S2)

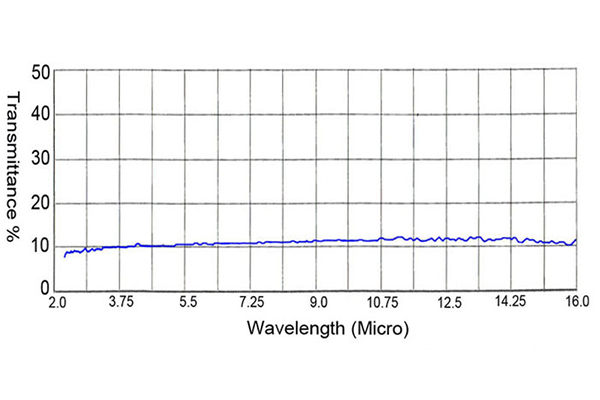

2. Пропускание ИК-нейтральных фильтров (германий, T=10%, без покрытия BBAR на задней поверхности S2)
