Оптические компоненты для фемтосекундных лазеров.

Фемтосекундный лазер представляет собой тип сверхбыстрого импульсного лазера с длительностью импульса менее 1 пс, что находится в области фемтосекунд, такой короткий лазерный импульс часто достигается с помощью методов пассивной синхронизации мод. Популярные фемтосекундные лазеры включают лазеры на сапфире, легированном титаном (Ti:Sapphire), YAG-лазеры, легированные неодимом (Nd:YAG) или иттербием (Yb:YAG), и волоконные лазеры, легированные Yb. После генерации ультракоротких лазерных импульсов необходимо распространять эти импульсы, не нарушая временной профиль пучка, тогда для лазеров такого типа становится критическим какой-то специальный оптический компонент с низкой дисперсией: зеркала с малой групповой задержкой (GDD), ультра -тонкие кристаллы BBO, ультратонкие кристаллы LBO, тонкие окна, дисперсионные призмы и компенсаторы задержки групповой скорости.

Мы предлагаем оптические компоненты, используемые в фемтосекундных сверхбыстрых лазерах, как готовые, так и изготовленные на заказ, наша продукция включает: зеркала с низким GDD с центральной длиной волны 800 нм и 1030 нм, кристаллы BBO с минимальной толщиной 0,01 мм и кристаллы LBO, тонкие окна из BK7 и УФ плавленого кварца с высокой плоскостностью, дисперсионные призмы и компенсатор задержки групповой скорости из кальцита.

Высокоточные тонкие N-BK7, окна из плавленого кварца с УФ-излучением.

• Доступны готовые и пользовательские модули
• Изготовлен из кристаллов BK7, UVFS или кварца.
• Минимальная толщина и высокая плоскостность поверхности
• Качество поверхности 10/5 и параллельность 10”
• Минимальная толщина: 0,03 мм, минимальный размер: 0,5 мм
• Доступны зеркальные подложки без покрытия и индивидуальные варианты антибликового покрытия

Компания успешно разработала метод двойной полировки поверхности для производства  высокоточных тонких оптических окон или подложек, при котором поверхности окон или подложек полируются за один раз, обеспечивая точный контроль плоскостности поверхности при повышении качества поверхности до 10/5 С/Д. Высокоточные тонкие окна, изготовленные на нашем заводе, обладают выдающимися функциональными возможностями, которые могут соответствовать требованиям для ультратонких (обычно 0,1 мм, 0,2 мм) окон или подложек с высокой плоскостностью поверхности (лямбда/10 или лямбда/4 @633 нм), ориентированных для приложений для прецизионных оптических систем, таких как лазерные системы Femto-line, рынок которых быстро растет в последние годы.

Метод двойной полировки поверхности — это метод обработки, при котором обе поверхности оптики полируются за один раз. Во время процедуры оптика не кладется на смоляные пластины, поэтому не возникает проблемы снятия напряжения, вызванной сцеплением и отслоением между полируемой оптикой и несущей пластиной, что эффективно устраняет изменение плоскостности поверхности оконной подложки. Высокоточные тонкие окна, изготовленные из BK7, УФ-плавленого кремнезема и кристаллов кварца, доступны у нас, окна имеют превосходное качество поверхности 10/5 Scratch/Dig, параллельность 10 угловых секунд, с минимальной толщиной до 0,03 мм, диаметром до 0,5 мм. N-BK7 подходят для применения в диапазоне от видимого до ИК-спектра (350–2000 нм), а УФ-плавленый кварц обладает чрезвычайно низким поглощением в УФ-диапазоне. Оба они представляют собой оптические стеклянные материалы, обладающие значительной механической прочностью и термической стабильностью и способные выдерживать эксплуатацию в различных условиях. Кроме того, также предусмотрены окна из кварцевого хрусталя.

Стандартные характеристики тонких окон BK7, UVFS и кварцевых кристаллов, предлагаемых у нас, включают 12,7 мм x 0,2 мм с плоскостностью λ/2, 12,7 мм x 1,0 мм с плоскостностью λ/10, 25,4 мм x 0,2 мм с плоскостностью λ/2 и 25,4 мм x 1. 0,0 мм с плоскостностью λ/10, в дополнение к другим нестандартным размерам. Окна могут быть сконфигурированы с креплениями для простоты обращения, доступны как оконные подложки без покрытия, так и специальные покрытия AR.

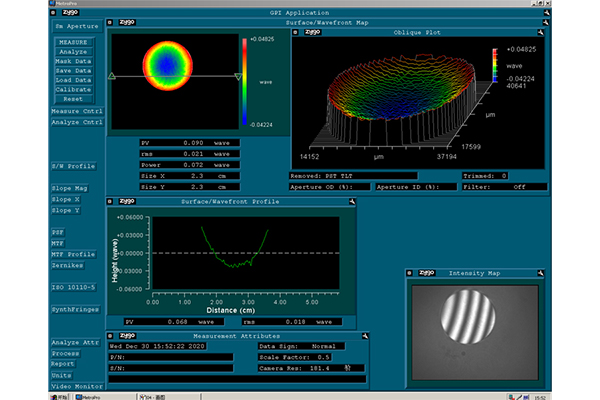

Результат теста на интерференцию (измерено Zygo)

Лазерные системы фемтолинии быстро развиваются в последние годы, поэтому одним из наиболее важных ее компонентов является спрос на ультратонкие (обычно 0,1 мм, 0,2 мм) окна или подложки с высокой плоскостностью поверхности (лямбда/10 или лямбда/4). @ 633 нм) растут.

Классический метод одноповерхностной полировки, хотя и используется традиционно и широко в производстве высокоточных оптических изделий лазерного класса, практическая реализация доказала свою сложность и ненадежность при обработке оптики с высокой плоскостностью и миниатюрной толщиной. Причина в том, что во время фактической операции классической полировки одной поверхности полированная оптика часто помещается на пластину из смолы для выполнения процедуры полировки, пластина из смолы и оптика часто склеиваются, вызывая напряжение в оптике. Возможно, вам удастся добиться высокого качества поверхности (плоскостность поверхности и царапины на поверхности), пока оптика находится на шаговой пластине, но как только оптика отсоединена, напряжение, возникающее при склеивании, естественным образом снимается, что приводит к небольшому изменению форма оптики, и плоскостность поверхности в конечном итоге будет снижена. Чем тоньше оптика, тем сильнее воздействие снятия напряжения, так как даже малейшее отклонение плоскостности поверхности может быть значительным в процентном отношении к общей толщине. Добиться высокой плоскостности поверхности в ультратонких окнах всегда сложно для производителей.

Чтобы решить эту проблему, компания успешно разработала метод двойной полировки поверхности для обработки высокоточных оптических окон или подложек, при котором обе поверхности оптики завершают процедуру полировки за один проход. Во время процедуры оптика не надевается на смоляные пластины, поэтому нет проблемы снятия напряжения, что эффективно устраняет изменение плоскостности поверхности после ее снятия со смоляных пластин. Метод двойной полировки поверхности ранее не применялся при изготовлении прецизионной оптики, поскольку готовая оптика, изготовленная этим методом, имеет дефект низкого качества поверхности (т. е. относительно более высокое S/D). Компания преодолела это препятствие, улучшив полировальную машину, успешно повысив качество поверхности до 10/5 S/D, используя преимущества метода двойной полировки поверхности для точной плоскостности поверхности. Кроме того, превосходный параллелизм (10 угловых секунд) также реализован на ультратонких окнах или подложках UVFS.
