Сульфид цинка (ZnS) Окна

Инфракрасная оптика.

Инфракрасный диапазон длин волн означает диапазон длин волн выше 700 нм, его можно разделить на четыре меньших спектра: ближний инфракрасный диапазон (NIR) в диапазоне 700–900 нм, коротковолновый инфракрасный диапазон (SWIR) в диапазоне 900–2300 нм, средневолновой инфракрасный диапазон (MWIR) в диапазоне 3000 нм -5000нм и длинноволновый инфракрасный (LWIR) на 8000нм-16000нм. Инфракрасная или ИК-оптика часто используется в инфракрасной спектроскопии прямого обзора (FLIR), инфракрасной спектроскопии с преобразованием Фурье (FTIR), визуализации SWIR, тепловизионном изображении и обнаружении MWIR и LWIR, а также лазерах CO2.

Photonics Cloud предлагает не только одиночные ИК-оптические линзы, ИК-оптические окна и куполообразные окна, но и собранные модули линз, предназначенные для тепловизионных камер MWIR (3-5 микро) и LWIR (8-12 микро). Доступны различные специальные материалы для инфракрасной оптики: германий, селенид цинка (ZnSe), сульфид цинка (ZnS), халькогенидное стекло, кремний, сапфир и фториды (CaF2, BaF2, MgF2 и LiF). Наши методы изготовления включают обычную полировку и алмазную токарную обработку, наши типы оптики включают плоскую поверхность, сферическую и асферическую поверхность оптики.

Инфракрасные оптические окна.

Оптические окна часто оптически прозрачны и используются для герметизации, разделения и защиты внутренних компонентов от внешней среды. Оптические и механические свойства — это два фактора, которые следует учитывать при выборе материалов подложки. Антиотражающее покрытие часто используется для улучшения характеристик передачи. Инфракрасные или ИК-окна широко используются в FTIR-спектроскопии, медицине, инспекции и безопасности промышленного электрооборудования, в военной обороне.

Photonics Cloud предлагает инфракрасные окна, работающие от 0,75 мкм до 20 мкм, различные материалы подложки готовы на ваш выбор: германий (Ge), кремний (Si), селенид цинка (ZnSe), сапфир, фторид кальция (CaF2), фторид бария (BaF2), сульфид цинка (ZnS) и т. д., а также варианты просветляющего(AR) покрытия: широкополосное просветляющее покрытие (BBAR), длинноволновое антибликовое покрытие и твердое алмазоподобное углеродное покрытие (DLC) для применения в суровых условиях. Предлагаются как готовые, так и изготовленные на заказ инфракрасные окна.

Сульфид цинка (ZnS) Окна.

• Максимальный диаметр 250 мм
• CVD-выращенный фторид цинка и мультиспектральный сульфид цинка (Cleartran)
• Диапазон пропускания 0,4–14,0 мкм (мультиспектральный сульфид цинка)
• Отличная механическая прочность и химическая инертность для суровых условий
• Варианты покрытия: покрытие AR/AR

Сульфид цинка оптического качества представляет собой синтетический компонент, полученный методом химического осаждения из паровой фазы (CVD). Однако обычный CVD ZnS непрозрачен в видимом спектре. Этот материал часто используется в области LWIR (от 7 до 14 микрон) тепловидения и продается под названием ZnS марки Forward Looking Infrared (FLIR). Существует также Multispectral ZnS (или Cleartran), который проходит дальнейший процесс горячего изостатического прессования после осаждения после изготовления CVD, увеличивая скорость передачи до монокристаллической высоты в диапазоне от видимого до ИК (0,4-14,0 мкм). Процесс горячего прессования устраняет водный состав ZnS, поэтому этот материал также известен как прозрачный ZnS.

Photonics Cloud предлагает окна, изготовленные из ZnS марки FLIR и мультиспектрального (Cleartran) сульфида цинка. Доступны различные нестандартные формы и антипрогибающие покрытия на двух поверхностях. Многоспектральные окна ZnS являются исключительными для приложений в УФ, видимой и инфракрасной областях (например, камера видимого диапазона, средне- и длинноволновые детекторы и лазерные дальномеры). Для сравнения, ZnS марки FLIR тверже, хотя как марка FLIR, так и многоспектральный (Cleartran) сульфид цинка имеют более высокую механическую прочность, чем ZnSe, и могут быть адаптированы для применения в экстремальных условиях (например, наружные инфракрасные окна на рамах самолетов).

Характеристики:

Физические и оптические свойства:

Техническая визуализация:

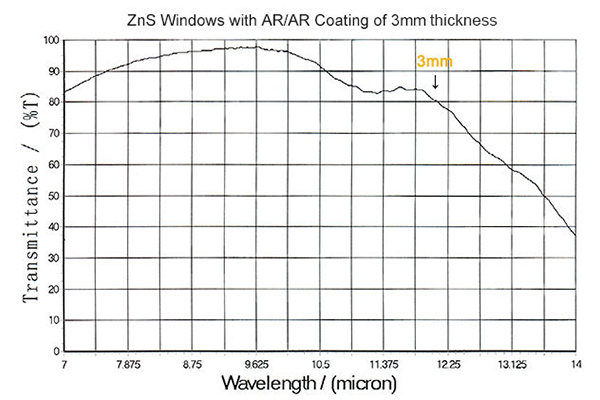

1. Кривая пропускания окон ZnS с покрытием AR/AR

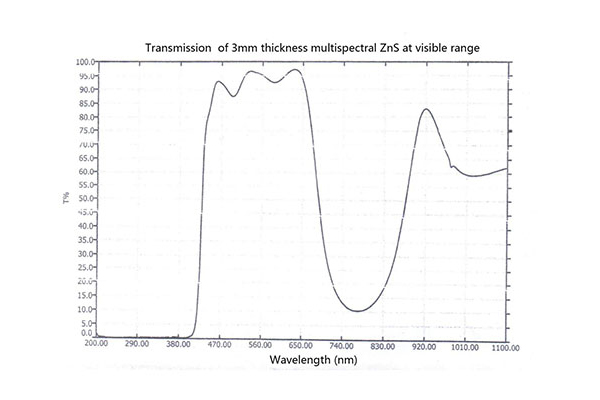

2. Передача в видимом диапазоне длин волн
