Подложки и пластины для выращивания магнитных и сегнетоэлектрических пленок.
Пластины, изготовленные из MgO, SrTiO3, LSAT, LaAlO3, MgAl2O4, GGG, SGGG, Fe:SrTiO3, Nb:SrTiO3, Nd:SrTiO3, Al2O3 (сапфир), TGG, TiO2, предлагаются для выращивания магнитных и ферроэлектрических пленок, все пластины упакованы EPI. Предлагаются различные складские и стандартные пластины SAW.
Субстраты SrTiO3.
- Кристаллическая структура без двойников, высокие физические и хорошие механические свойства
- Максимальный диаметр: 35 мм, типичная толщина 0,5/1,0 мм.
- Доступны подложки SrTiO3 со склада и по индивидуальному заказу
- Шероховатость поверхности: Ra <0,5 нм
- Чистая упаковка: чистая комната класса 1000 и мешки класса 100
- Другие области применения: эпитаксиальный рост HTSC и тонких оксидных пленок (например, YBCO, Bi-система, La-система и т. д.), специальные оптические окна, высококачественное напыление, магнитное напыление, импульсное лазерное напыление (PLD).
Описание:
Монокристалл титаната стронция или SrTiO3 (STO) обеспечивает хорошее соответствие решетки большинству материалов со структурой перовскита. Он является отличной подложкой для эпитаксиального роста высокотемпературных сверхпроводников (HTS) и многих оксидных тонких пленок. Его постоянная решетки (3,905Å) очень хорошо согласуется с распространенным высокотемпературным сверхпроводящим материалом YBCO (3,88 Å). Он имеет бездвойную кристаллическую структуру и очень хорошие физико-механические свойства для роста пленки. Он подходит для различных пленок с высоким Tc, таких как YBCO, Bi-система, La-система и другие. SrTiO3 является превосходной и широко применяемой монокристаллической подложкой с высокой Тс сверхпроводимостью. Монокристалл SrTiO3также широко используется для изготовления специальных оптических окон и в качестве высококачественной мишени для напыления. Он также подходит для различных технологий роста пленок, таких как магнитное напыление, импульсное лазерное осаждение (PLD), испарение, MOCVD, CVD, лазерное MBE и др. Пленки, полученные с помощью этих материалов и технологий на подложках SrTiO3, имеют отличные характеристики, например, Tc>90K, Jc> = 106A/см2.
Общие характеристики:
|
Материалы |
кристаллы SrTiO3 |
Ориентации |
<100>, <110>, <111> |
|
Ошибка ориентации |
±0,5° |
Максимальный диаметр |
35мм |
|
Типичная толщина |
0,5 мм, 1,0 мм |
Допуск по толщине |
±0,05 мм |
|
Допуск размера |
±0,1 мм |
Чистота поверхности |
SSP или DSP |
|
Шероховатость |
Ra <0,5нм |
Чистота и упаковка |
Чистая комната класса 1000, мешки класса 100 |
Основные свойства STО:
|
Кристальная структура |
М6 |
Метод роста |
Метод пламени |
|
Константа единичной ячейки |
а=3,905 Å |
Двойная структура |
Двухместный бесплатно |
|
Цвет |
Бесцветный до светло-желтого |
Точка плавления (℃) |
2080 |
|
Плотность (г/см3) |
5,175 (г/см3) |
Tвердость |
6-6,5（мoс） |
|
Тепловое расширение (/℃) |
9,4×10 -6 |
Теплопроводность |
120 мВт/см °C при 100 °C |
|
Диэлектрические постоянные |
е=300 |
Химическая стабильность |
Нерастворим в воде |
|
Касательная потеря |
~5×10 -4 (300 тыс.) ~3×10 -4 (77 тыс.) |
Удельное сопротивление |
> 107 Ом/см |
|
Диапазон передачи |
от 0,4 до 6 мкм |
Индекс преломления |
nc = 2,380 nd = 2,409 nf = 2,488 |
|
Рассеивание |
(nf - nc) = 0,108 |
Продукция:
|
Артикул |
Размер |
Толщина |
Ориентация |
Отделка поверхности |
|
642-001 |
5x5 мм |
0,5 мм |
<100> |
SSP |
|
642-002 |
5x5 мм |
0,5 мм |
<100> |
DSP |
|
642-003 |
5x5 мм |
0,5 мм |
<110> |
SSP |
|
642-004 |
5x5 мм |
0,5 мм |
<111> |
SSP |
|
642-005 |
10x10 мм |
0,5 мм |
<100> |
SSP |
|
642-006 |
10x10 мм |
0,5 мм |
<100> |
DSP |
|
642-007 |
10x10 мм |
0,5 мм |
<110> |
SSP |
|
642-008 |
10x10 мм |
0,5 мм |
<111> |
SSP |
|
642-009 |
φ12,7 мм |
0,5 мм |
<100> |
SSP |
|
642-010 |
φ12,7 мм |
0,5 мм |
<100> |
DSP |
|
642-011 |
φ20 мм |
0,5 мм |
<100> |
SSP |
|
642-012 |
φ20 мм |
0,5 мм |
<100> |
DSP |
|
642-013 |
φ25,4 мм |
0,5 мм |
<100> |
SSP |
|
642-014 |
φ25,4 мм |
0,5 мм |
<100> |
DSP |
Техническая визуализация:
Кривые:
1）Типичная кривая рентгеновской дифракции (XRD) кристаллов SrTiO3 подложек

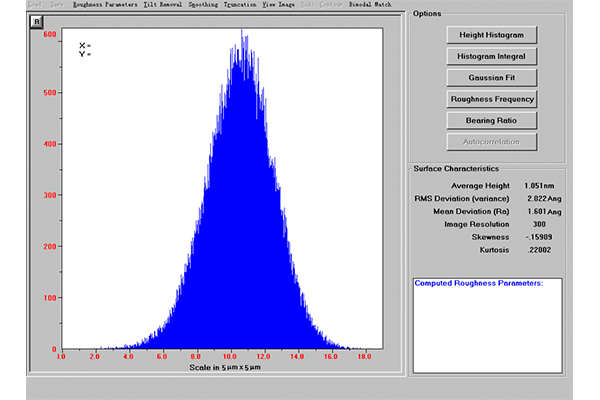

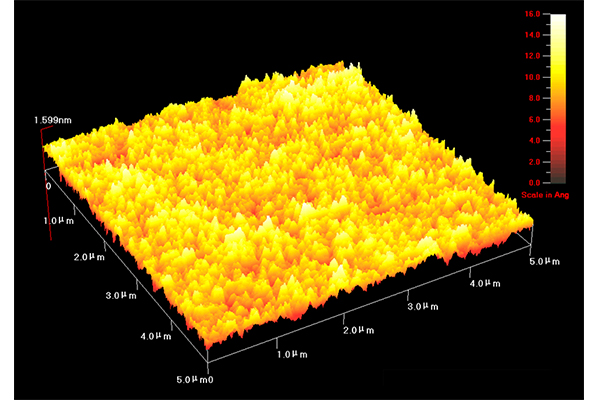

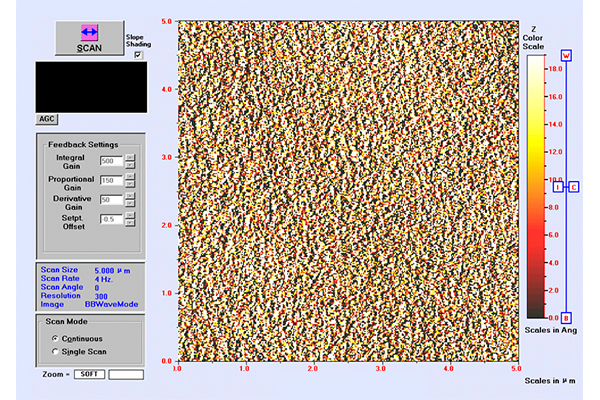

2) Типичная шероховатость поверхности подложки SrTiO3 <100>, измеренная с помощью атомно-силового микроскопа (AFM) в масштабе 5 мкм x 5 мкм.
