Линейные поляризаторы с наночастицами

Цена: 3751.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Поляризаторы

Модель:

Описание

Более высокий коэффициент вымирания
более высокий порог урона
Более широкий диапазон рабочих температур
Стойкость к ультрафиолетовому излучению и химической коррозии
AOI: ±20°

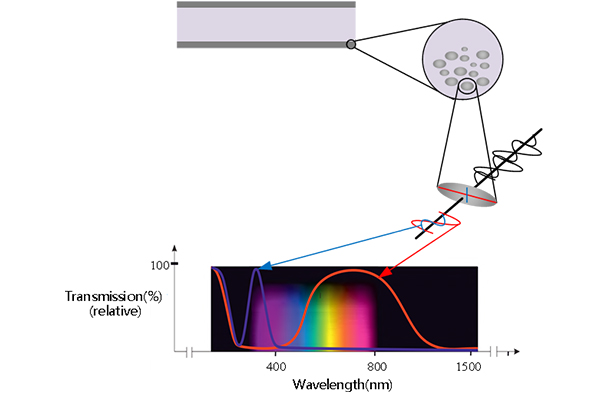

Линейные поляризаторы из пленки наночастиц LBTEK изготавливаются путем встраивания вытянутых эллипсовидных наночастиц серебра в натриево-известковое стекло, и толщина слоя наночастиц может вызывать различия в характеристиках поляризатора. По сравнению с полимерными поляризаторами тонкопленочные линейные поляризаторы наночастиц имеют более высокие коэффициенты экстинкции, более высокие пороги повреждения и более широкий диапазон рабочих температур. LBTEK предлагает пять типов тонкопленочных линейных поляризаторов наночастиц с различными рабочими длинами волн, охватывающими рабочий диапазон длин волн от 480 нм до 5000 нм, с различными коэффициентами экстинкции в разных диапазонах длин волн и сохраняя хорошие характеристики в диапазоне угла падения ± 20 °.

Общие параметры

Диаметр 25,0 мм	Очистить апертуру 90% СА
Угол падения ±20°	Допуск диаметра ±0,2 мм

Тонкопленочный линейный поляризатор наночастиц, диаметр 25,0 мм, без крепления.

Диаметр 25,0 мм
Высокий коэффициент вымирания
AOI: ±20°

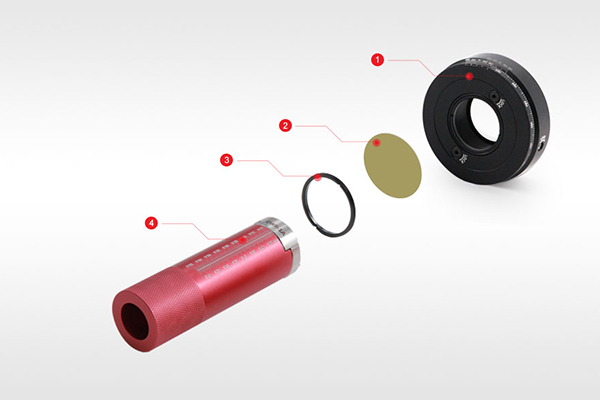

Тонкопленочные линейные поляризаторы LBTEK с наночастицами имеют диаметр 25,0 мм и могут быть установлены непосредственно во вращающемся креплении. Пять тонкопленочных линейных поляризаторов с наночастицами охватывают диапазон длин волн от 480 нм до 5000 нм и имеют разные коэффициенты экстинкции в разных диапазонах длин волн. Среди них, NFLP25-VIS500, NFLP25-VIS600 и NFLP25-VISIR защищены двумя стеклами Шотта (B270). , имеет лучшую разницу передаваемого волнового фронта, но рабочая температура и порог повреждения снижены, конкретные параметры указаны в таблице характеристик продукта.

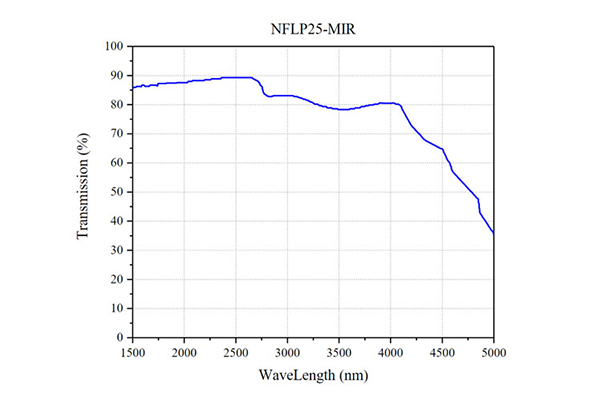

Тонкопленочный линейный поляризатор наночастиц, диаметр 25,0 мм, толщина 0,2 мм, несмонтированный, рабочая длина волны 1500–5000 нм.

Допуск диаметра ±0,2 мм	Очистить апертуру 90% СА
Толщина 0,2 мм	Допуск по толщине ±50 мкм
Рабочая длина волны 1500 нм-5000 нм	Чистота поверхности (царапины/ямки) 60/40
Рабочая Температура -50℃ ~ 400℃	Порог повреждения Непрерывный линейно поляризованный свет, перпендикулярный направлению пропускания поляризатора: 10 Вт/см² Непрерывный линейно поляризованный свет, параллельный направлению пропускания поляризатора: 25 Вт/см²

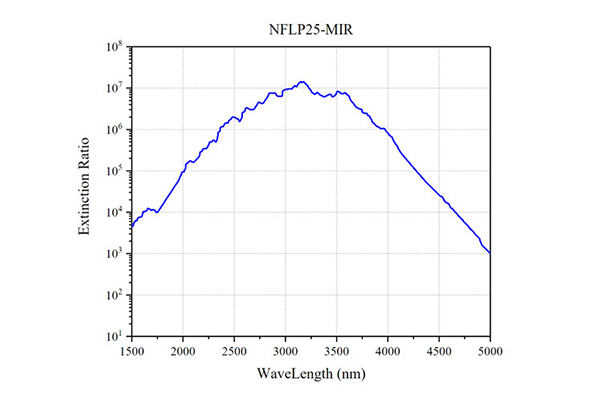

Диаметр оптического элемента 25,0 мм	Коэффициент вымирания >1000:1@1500-5000 нм >10000:1@2000-4500 нм
Угол падения ±20°	Разность переданного волнового фронта <3λ@633 нм

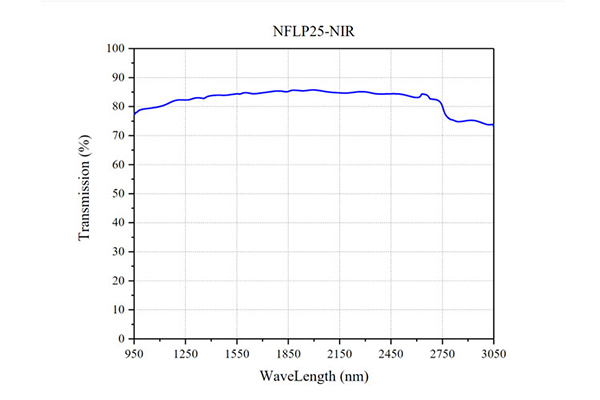

Тонкопленочный линейный поляризатор наночастиц, диаметр 25,0 мм, толщина 0,25 мм, несмонтированный, рабочая длина волны 1000-3000 нм

Допуск диаметра ±0,2 мм	Очистить апертуру 90% СА
Толщина 0,25 мм	Допуск по толщине ±65 мкм
Рабочая длина волны 1000 нм-3000 нм	Чистота поверхности (царапины/ямки) 60/40
Рабочая Температура -50℃ ~ 400℃	Порог повреждения Непрерывный линейно поляризованный свет, перпендикулярный направлению пропускания поляризатора: 10 Вт/см² Непрерывный линейно поляризованный свет, параллельный направлению пропускания поляризатора: 25 Вт/см²

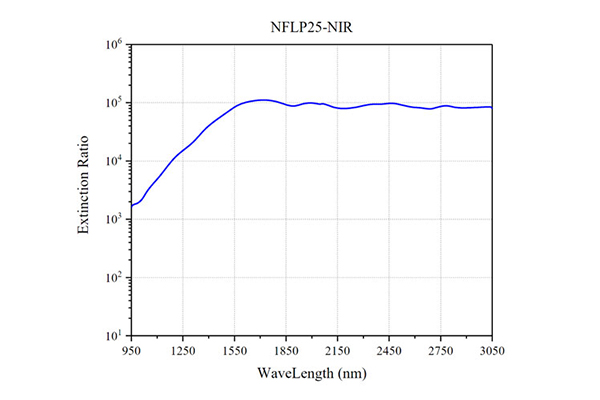

Диаметр оптического элемента 25,0 мм	Коэффициент вымирания >1000:1@1000-3000 нм >10000:1@1200-3000 нм
Угол падения ±20°	Разность переданного волнового фронта <3λ@633 нм

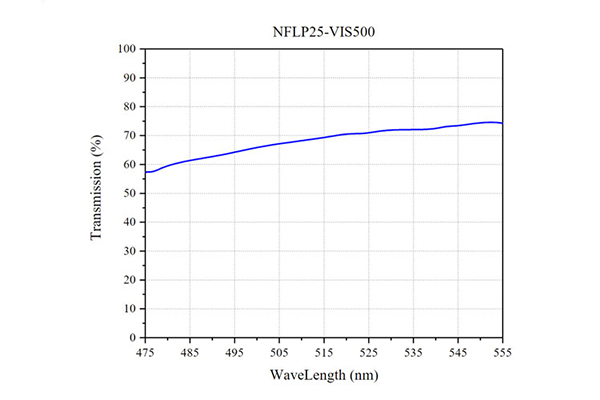

Тонкопленочный линейный поляризатор наночастиц, диаметр 25,0 мм, толщина 2,0 мм, несмонтированный, рабочая длина волны 480-550 нм

Допуск диаметра ±0,2 мм	Очистить апертуру 90% СА
Толщина 0,2 мм	Допуск по толщине ±0,2 мм
Рабочая длина волны 480нм-550нм	Чистота поверхности (царапины/ямки) 40/20
Рабочая Температура -20℃ ~ 120℃	Порог повреждения Непрерывный линейно поляризованный свет, перпендикулярный направлению пропускания поляризатора: 1 Вт/см² Непрерывный линейно поляризованный свет, параллельный направлению пропускания поляризатора: 5 Вт/см²

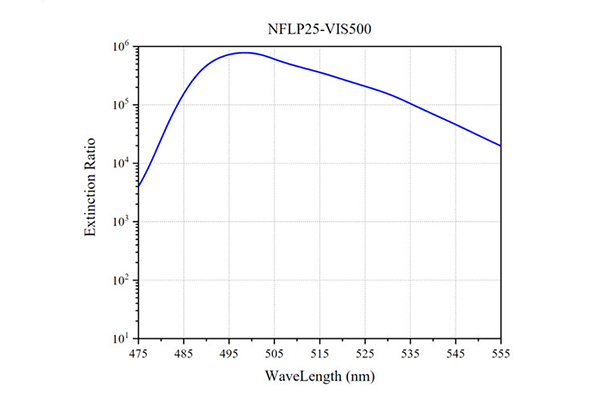

Диаметр оптического элемента 25,0 мм	Коэффициент вымирания >10000:1@480-550 нм
Угол падения ±20°	Разность переданного волнового фронта <λ/4@633 нм

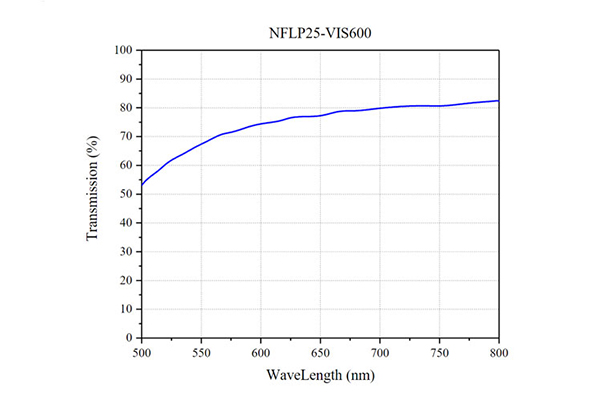

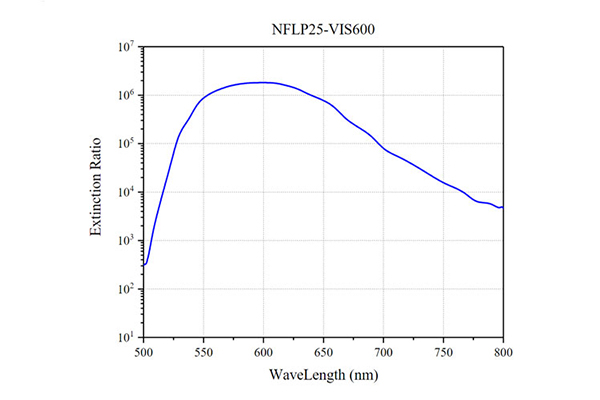

Тонкопленочный линейный поляризатор наночастиц, диаметр 25,0 мм, толщина 2,0 мм, несмонтированный, рабочая длина волны 510–800 нм.

Допуск диаметра ±0,2 мм	Очистить апертуру 90% СА
Толщина 2,0 мм	Допуск по толщине ±0,2 мм
Рабочая длина волны 510 нм-800 нм	Чистота поверхности (царапины/ямки) 40/20
Рабочая Температура -20℃ ~ 120℃	Порог повреждения Непрерывный линейно поляризованный свет, перпендикулярный направлению пропускания поляризатора: 1 Вт/см² Непрерывный линейно поляризованный свет, параллельный направлению пропускания поляризатора: 5 Вт/см²
Диаметр оптического элемента 25,0 мм	Коэффициент вымирания >1000:1@510-800 нм >10000:1 при 520-720 нм >100000:1@530-640 нм
Угол падения ±20°	Разность переданного волнового фронта <λ/4@633 нм

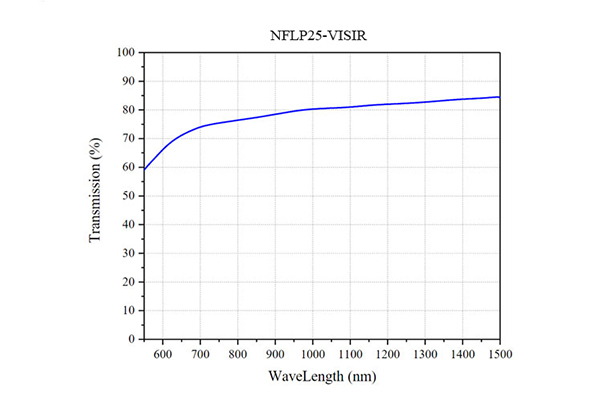

Тонкопленочный линейный поляризатор наночастиц, диаметр 25,0 мм, толщина 2,0 мм, несмонтированный, рабочая длина волны 550–1500 нм

Допуск диаметра ±0,2 мм	Очистить апертуру 90% СА
Толщина 2,0 мм	Допуск по толщине ±0,2 мм
Рабочая длина волны 550нм-1500нм	Чистота поверхности (царапины/ямки) 40/20
Рабочая Температура -20℃ ~ 120℃	Порог повреждения Непрерывный линейно поляризованный свет, перпендикулярный направлению пропускания поляризатора: 1 Вт/см² Непрерывный линейно поляризованный свет, параллельный направлению пропускания поляризатора: 5 Вт/см²

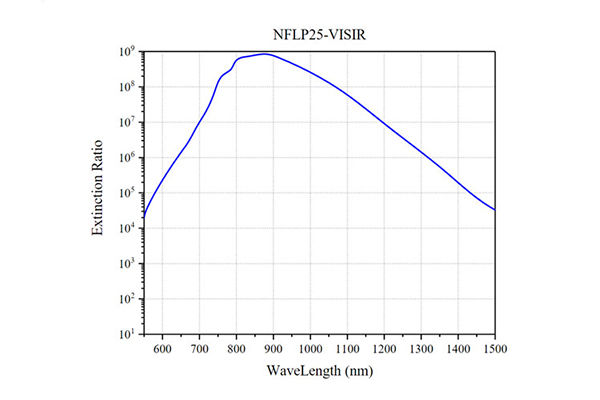

Диаметр оптического элемента 25,0 мм	Коэффициент вымирания >10000:1@550-1500 нм >100000:1@600-1200 нм
Угол падения ±20°	Разность переданного волнового фронта <λ/4@633 нм
