Тонкопленочный круговой поляризатор

Цена: 260.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Поляризаторы

Модель:

Описание

Рабочий диапазон: 450-650 нм

AOI: ± 15°

Эллиптичность: >42°

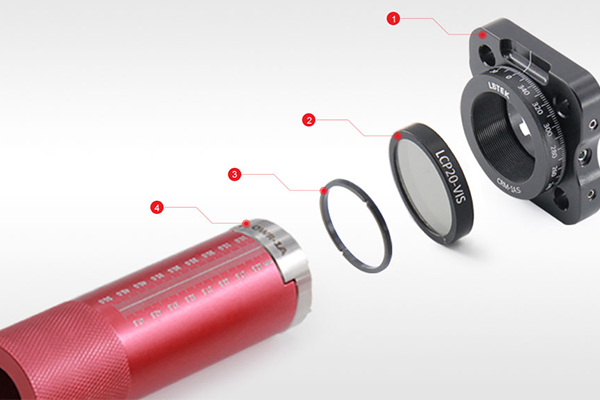

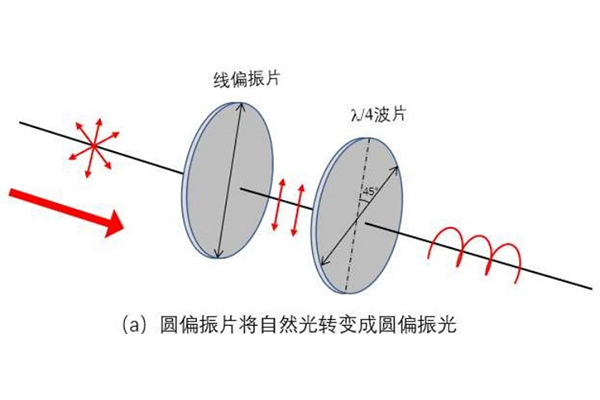

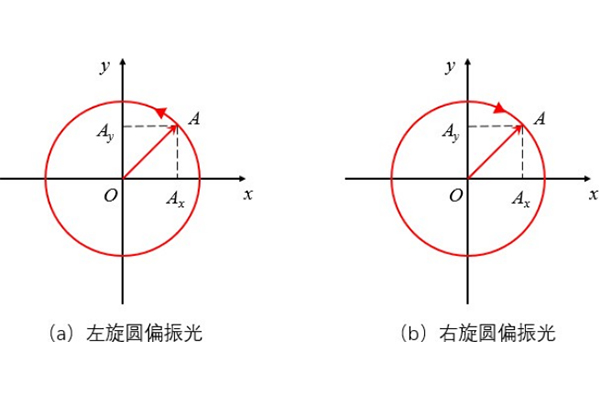

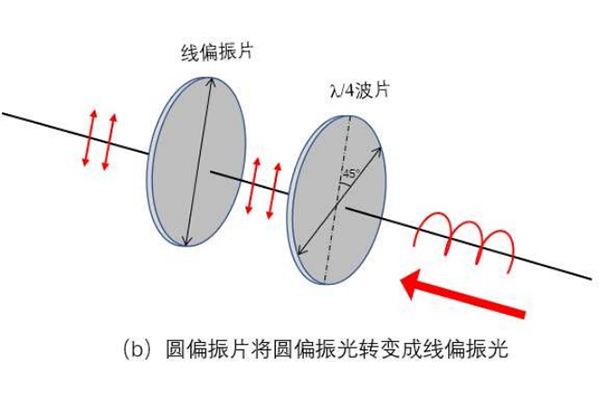

Тонкопленочные круговые поляризаторы LBTEK имеют сэндвич-структуру, состоящую из тонкой пленки и двух окон N-BK7, предварительно установленных в металлический корпус. Пленка состоит из поляризатора и 1/4-волновой пластины широкого спектра, а поверхность контакта между окном и воздухом покрыта просветляющим покрытием широкого спектра (400–700 нм). Круговой поляризатор может преобразовывать падающий естественный свет или свет любого состояния поляризации в левосторонний или правосторонний свет с круговой поляризацией. Кроме того, поляризатор также может преобразовывать левосторонний или правосторонний свет с круговой поляризацией в линейно поляризованный свет. Поскольку поляризатор очень чувствителен к нагрузкам, чтобы предотвратить влияние неправильной установки на работу поляризатора, поляризатор установлен в металлическом стопорном кольце. На передней части металлического стопорного кольца циркулярного поляризатора LBTEK выгравированы две линии шкалы, отметки шкалы указывают направление поляризации внутреннего линейного поляризатора; рядом с отметкой шкалы выгравированы две маленькие точки, указывающие на то, что при движении светового луча падающий с этой поверхности, исходящий свет имеет круговую поляризацию, что удобно для клиентов, чтобы идентифицировать и использовать.

Общие параметры

Материал оптического элемента Тонкопленочный круговой поляризатор/N-BK7	Очистить апертуру 20мм
Расчетная длина волны 450нм-650нм	Покрытие 400нм-700нм
Отражательная способность Ravg<0,5% при 400-700 нм, 0°AOI	Эллиптичность >42°
Диаметр оптического элемента 24,0 мм	Диаметр механического корпуса 25,4 мм
Поверхностный параллелизм <2 угловых минуты	Чистота поверхности (царапины/ямки) 40/20
Порог повреждения 0,06 Дж/см² при 532 нм, 10 нс, 10 Гц; 0,077 Дж/см² при 532 нм, 122,7 фс, 50 кГц, Ø7,919 мкм (одиночный импульс); 0,066 Дж/см² при 532 нм, 122,7 фс, 100 Гц, Ø7,919 мкм (100 импульсов)

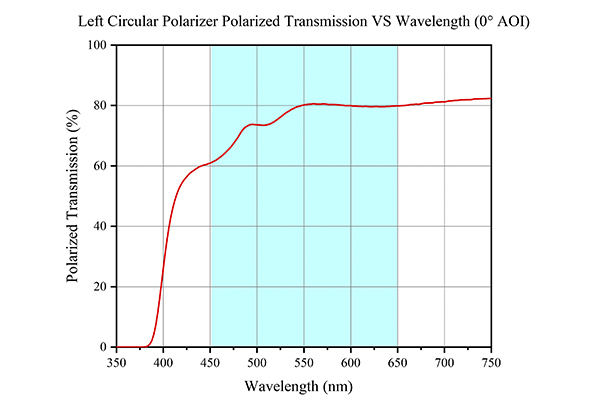

Тонкопленочный левый круговой поляризатор, 450-650 нм.

Материал подложки: тонкопленочный левый круговой поляризатор/окно N-BK7
Рабочий диапазон: 450-650нм

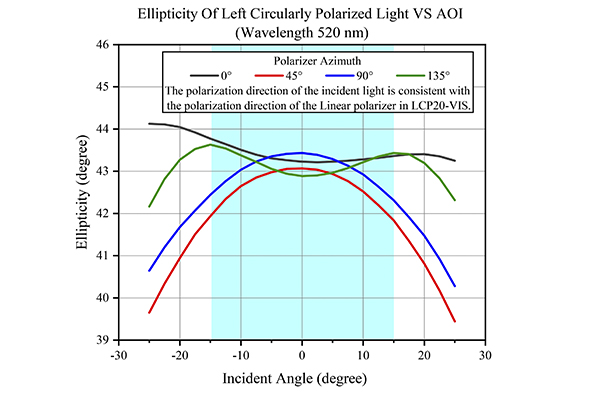

AOI: ±15°

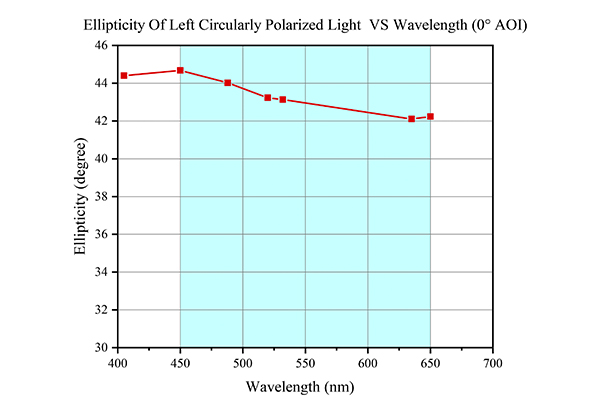

Эллиптичность: >42°

Круговой поляризатор LBTEK установлен в металлическом стопорном кольце, чтобы гарантировать, что круговой поляризатор не будет подвергаться прямой нагрузке во время установки и использования. Левосторонний круговой поляризатор может преобразовывать падающий естественный свет или свет любого состояния поляризации в левосторонний круговой поляризованный свет. Кроме того, поляризатор также может преобразовывать свет с левой круговой поляризацией в свет с линейной поляризацией. На передней части металлического стопорного кольца циркулярного поляризатора LBTEK выгравированы две линии шкалы, отметки шкалы указывают направление поляризации внутреннего линейного поляризатора; рядом с отметкой шкалы выгравированы две маленькие точки, указывающие на то, что при движении светового луча падающий с этой поверхности, исходящий свет имеет круговую поляризацию, что удобно для клиентов, чтобы идентифицировать и использовать.

Левосторонний круговой поляризатор, диаметр 25,4 мм, рабочий диапазон 450–650 нм.

Допуск диаметра +0,00/-0,10 мм	Очистить апертуру 20,0 мм
Рабочая длина волны 450нм-650нм	Покрытие 400нм-700нм
Отражательная способность Ravg<0,5% при 400-700 нм, 0°AOI ^a	Чистота поверхности (царапины/ямки) 40/20
Разность переданного волнового фронта (@633 нм) λ при 50% СА, 2λ при 90% СА	Угол падения (AOI) ±15°
Диаметр механического корпуса 25,4 мм	Порог повреждения 0,06 Дж/см² при 532 нм, 10 нс, 10 Гц; 0,077 Дж/см² при 532 нм, 122,7 фс, 50 кГц, Ø7,919 мкм (одиночный импульс); 0,066 Дж/см² при 532 нм, 122,7 фс, 100 Гц, Ø7,919 мкм (100 импульсов)
Толщина механической оболочки 4,3 мм	Диаметр оптического элемента 24,0 мм
Материал подложки Н-БК7	Эллиптичность >42°
Однородность эллиптичности >99%

Тонкопленочный правый круговой поляризатор, 450-650 нм.

Материал подложки: пленочный правый круговой поляризатор/окно Н-БК7
Рабочий диапазон: 450-650нм
AOI: ±15°
Эллиптичность: >42°

Круговой поляризатор LBTEK установлен в металлическом стопорном кольце, чтобы гарантировать, что круговой поляризатор не будет подвергаться прямой нагрузке во время установки и использования. Правосторонний круговой поляризатор может преобразовывать падающий естественный свет или свет любого состояния поляризации в правый круговой поляризованный свет. Кроме того, поляризатор также может преобразовывать правополяризованный свет с круговой поляризацией в линейно поляризованный свет. На передней части металлического стопорного кольца циркулярного поляризатора LBTEK выгравированы две линии шкалы, отметки шкалы указывают направление поляризации внутреннего линейного поляризатора; рядом с отметкой шкалы выгравированы две маленькие точки, указывающие на то, что при движении светового луча падающий с этой поверхности, исходящий свет имеет круговую поляризацию, что удобно для клиентов, чтобы идентифицировать и использовать.

Правосторонний круговой поляризатор, диаметр 25,4 мм, рабочий диапазон 450–650 нм.

Допуск диаметра +0,00/-0,10 мм	Очистить апертуру 20,0 мм
Рабочая длина волны 450нм-650нм	Покрытие 400нм-700нм
Отражательная способность Ravg<0,5% при 400-700 нм, 0°AOI ^a	Чистота поверхности (царапины/ямки) 40/20
Разность переданного волнового фронта (@633 нм) λ при 50% СА, 2λ при 90% СА	Угол падения (AOI) ±15°
Диаметр механического корпуса 25,4 мм	Порог повреждения 0,06 Дж/см² при 532 нм, 10 нс, 10 Гц; 0,077 Дж/см² при 532 нм, 122,7 фс, 50 кГц, Ø7,919 мкм (одиночный импульс); 0,066 Дж/см² при 532 нм, 122,7 фс, 100 Гц, Ø7,919 мкм (100 импульсов)
Толщина механической оболочки 4,3 мм	Диаметр оптического элемента 24,0 мм
Материал подложки Н-БК7	Эллиптичность >42°
Однородность эллиптичности >99%
