Поляризационная призма из кристалла Рошен

• Когда неполяризованный свет падает в нормальном направлении, на передающей стороне можно получить два линейно поляризованных источника света с высоким коэффициентом ослабления, а коэффициент ослабления может достигать 100000:1.
• Клей используется для склеивания двух кристаллов вместе.
• Предварительно установлен в черном анодированном механическом корпусе, несъемный, со схематичной надписью, указывающей направление падения. На одном конце корпуса выгравирована внешняя резьба SM1 и прикреплено стопорное кольцо, которое можно зафиксировать в обратном направлении и контролировать направление поляризации призмы.

     Поляризационная призма LBTEK может использоваться для вывода линейно поляризованного света с высоким коэффициентом экстинкции. Чтобы удовлетворить потребности клиентов в различных диапазонах длин волн, поляризационная призма LBTEK состоит из двух отрицательных одноосных кристаллов (кальцит или α-BBO) призмы (кальцит и α-BBO оба являются отрицательными одноосными кристаллами, нет>ne. Кальцит имеет хорошее пропускание в видимом диапазоне до ближнего инфракрасного диапазона, а α-BBO имеет отличные оптические характеристики в диапазоне от ультрафиолетового до среднего инфракрасного диапазона) Призмы склеены (видимый и ИК) или с фотоклеем (УФ), чтобы выдерживать приложения с более высокой мощностью. Когда падает естественный свет, свет o выходит без отклонения, а свет e выходит с отклонением Направления поляризации двух лучей света перпендикулярны друг другу, а угол разделения связан с рабочей длиной волны, материалом и призмой. угол клина. LBTEK также предоставляет различные услуги по настройке, включая настройку специальных размеров, проектных длин волн и других показателей. Чтобы узнать о конкретных требованиях к настройке, обратитесь в службу технической поддержки LBTEK, а соответствующие меры предосторожности при использовании см. в техническом описании.

Общие параметры

Поляризационная призма из кристалла Рошен.

• Материал оптического элемента: Лазерное качество α-BBO
• Прозрачная апертура: Ø10 мм
• Рабочая длина волны: 190 нм-3,5 мкм

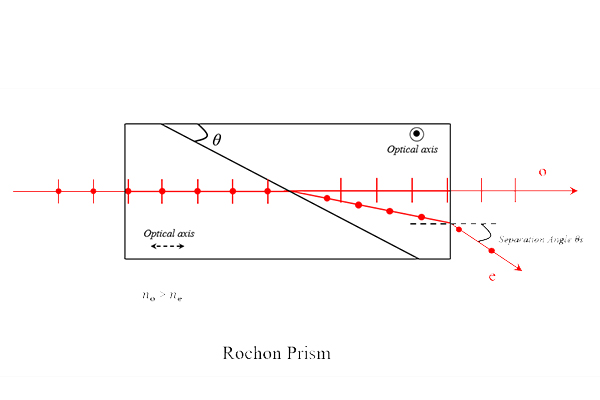

Призма LBTEK представляет собой поляризационное устройство, состоящее из двух отрицательных одноосных призм из кристаллов (кальцита или α-BBO), оптические оси которых перпендикулярны друг другу в процессе склеивания или фотосклейки. Когда падает естественный свет, два линейно поляризованных световых луча с определенным углом разделения могут быть получены на передающем конце призмы, направления поляризации которых ортогональны друг другу.

Поляризационная призма из кристалла Рошен, лазерное качество α-BBO, диаметр корпуса 25,4 мм, чистая апертура 10 мм, рабочая длина волны 190 нм-3,5 мкм.

Чертежи:
