- Когда падает неполяризованный свет, на передающем конце могут быть получены два ортогонально поляризованных луча, а коэффициент ослабления может достигать 100 000:1.
- Когда материал представляет собой кальцит, он склеивается клеем; когда материал представляет собой α-BBO, используется процесс легкого клея.
- Предварительно установлен в черном анодированном механическом корпусе, несъемный. На одном конце корпуса выгравирована внешняя резьба SM1 и прикреплено стопорное кольцо, которое можно заблокировать в обратном направлении для управления направлением поляризации призмы, а другой конец светового рычага можно совместить с регулировочным кронштейном LBTEK.

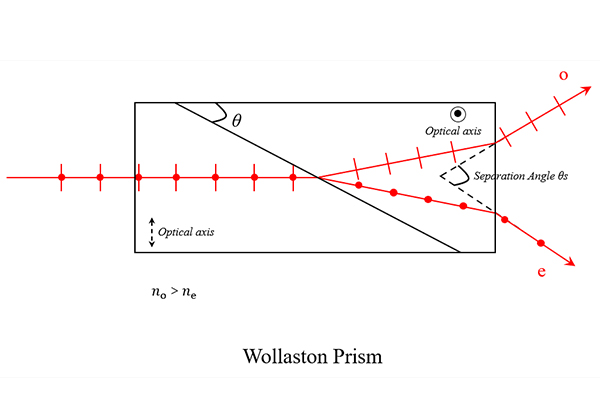

Кристаллические поляризационные призмы Волластона могут использоваться для вывода линейно поляризованного света с высоким коэффициентом экстинкции. Чтобы удовлетворить потребности клиентов в разных диапазонах длин волн, кристаллические поляризационные призмы LBTEK Волластона состоят из двух частей одного и того же отрицательного одноосного кристалла с взаимно перпендикулярными оптическими осями. (кальцит или α-BBO) призмы (кальцит и α-BBO оба являются отрицательными одноосными кристаллами, нет>ne. Кальцит имеет хорошее пропускание в видимом свете до ближнего инфракрасного диапазона, α-BBO в диапазоне от ультрафиолетового до среднего инфракрасного диапазона, отличные оптические характеристики), а призмы сращиваются по клеевой или оптической клеевой технологии. Когда падает естественный свет, и о-свет, и е-свет отклоняются наружу, а направления поляризации двух лучей света перпендикулярны друг другу, а углы отклонения равны. Угол разделения зависит от рабочей длины волны, материала и угла клина призмы. LBTEK также предоставляет различные услуги по индивидуальной настройке, включая настройку специальных размеров, проектных длин волн и других показателей. Чтобы узнать о конкретных требованиях по настройке, обратитесь в службу технической поддержки. Пожалуйста, обратитесь к техническому описанию для соответствующих мер предосторожности при использовании.
Общие параметры
|
Материал оптического элемента Лазерное качество Натуральный кальцит/Лазерное качество α-BBO |
Структурный дизайн Клеевое склеивание/легкий клей |
|
Чистая апертура Ø10мм |
Отклонение луча <10 угловых секунд |
|
Чистота поверхности (царапины/ямки) 20/10 (вне/внутри стороны) |
Диаметр корпуса Ø25,4 мм +0,0/-0,2 мм |
Поляризационные призмы Wollaston Crystal.
- Материал оптического элемента: кальцит/α-BBO
- Прозрачная апертура: Ø10 мм
- Рабочая длина волны: 200 нм-2,3 мкм (сегментированная)
Кристаллические поляризационные призмы LBTEK Wollaston используются для вывода линейно поляризованного света с высоким коэффициентом экстинкции. LBTEK обеспечивает чистую апертуру Ø10 мм, рабочие длины волн 200 нм-1,1 мкм (с пленкой для защиты от УФ-излучения), 350 нм-2,3 мкм (без защиты от УФ-излучения), кристаллические поляризационные призмы Волластона.
Поляризационная призма из кристалла Волластона, кристалл кальцита лазерного качества, диаметр корпуса 25,4 мм, чистая апертура 10 мм, рабочая длина волны 350 нм-2,3 мкм.
|
Материал оптического элемента Качество лазера α-BBO |
Чистая апертура Ø10мм |
|
Рабочая длина волны 350 нм-2,3 мкм |
Чистота поверхности (царапины/ямки) 20/10 (вне/внутри стороны) |
|
Разность переданного волнового фронта (@633 нм) <λ/4, Φ8,5 мм |
Плоскостность поверхности (при 633 нм) λ/8 (поверхность выхода/падения), Φ8,5 мм |
|
Коэффициент вымирания 100000:1 |
Структурный дизайн клей |
|
Отклонение луча <10 угловых секунд |
Защитная пленка нет |
|
Резьба оболочки Наружная резьба СМ1 |
Диаметр корпуса Ø25,4 мм +0,0/-0,2 мм |
|
Угол разделения 15°REF@1064нм |
Толщина оболочки 16 мм ± 0,1 мм |
Кристаллическая поляризационная призма Волластона, лазерное качество α-BBO, диаметр корпуса 25,4 мм, прозрачная апертура 10 мм, рабочая длина волны 200 нм – 1,1 мкм.
|
Материал оптического элемента Качество лазера α-BBO |
Чистая апертура Ø10мм |
|
Рабочая длина волны 200 нм – 1,1 мкм |
Чистота поверхности (царапины/ямки) 20/10 (вне/внутри стороны) |
|
Разность переданного волнового фронта (@633 нм) <λ/4, Φ8,5 мм |
Плоскостность поверхности (при 633 нм) λ/8 (поверхность выхода/падения), Φ8,5 мм |
|
Коэффициент вымирания 100000:1 |
Структурный дизайн Процесс склеивания фото |
|
Отклонение луча <10 угловых секунд |
Защитная пленка P-покрытие при 266 нм |
|
Резьба оболочки Наружная резьба СМ1 |
Диаметр корпуса Ø25,4 мм +0,0/-0,2 мм |
|
Угол разделения 15°REF@1064нм |
Толщина оболочки 16 мм ± 0,1 мм |

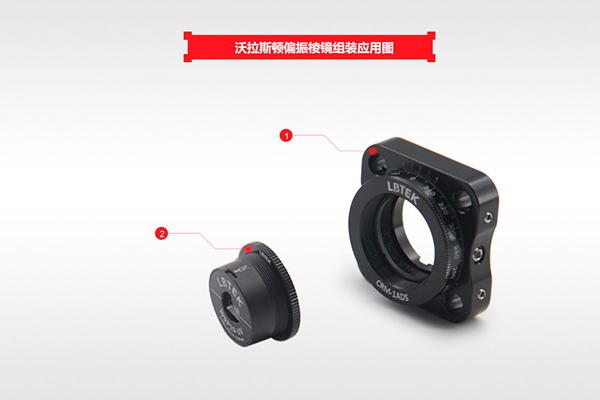

Схема установки:
Чертежи:
