Датчик тестирования. Лазерный датчик профиля

Лазерный датчик контура использует принцип лазерного треугольного отражения для измерения размера любого контура объекта, такого как разница высот, ширина, угол, радиус и т.д. Он также может выполнять функции обнаружения дефектов, сканирования размеров внешнего вида, характеристик поверхности. отслеживание и так далее.

Принцип измерения.

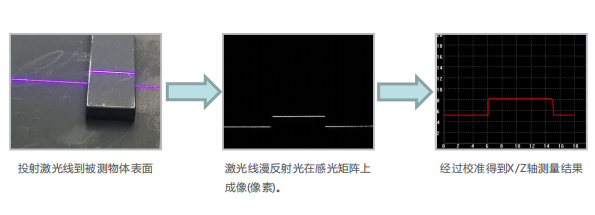

Датчик профиля лазера использует принцип треугольного отражения лазера: лазерный луч усиливается, образуя лазерную линию, проецируемую на поверхность тестируемого объекта, отражающий свет через высококачественную оптическую систему проецируется на матрицу изображения, а расстояние (Z оси) от датчика до тестируемой поверхности, и вычисляется информация о положении вдоль лазерной линии (ось X). Набор трехмерных измерений можно получить, перемещая измеряемый объект или зонд профилометра.

Преимущество продуктов.

1. До 1280 точек измерения на строку сканирования
2. Повторяемость измерений может достигать 0,2 мкм
3. Обнаруживаемое стекло и материалы с высокой отражающей способностью
4. Синий лазер 405 нм, уровень защиты IP67
5. Передача данных по гигабитному Ethernet
6. Он-лайн измерение шага, контура, шагов, углов и т.д.
7. Дефектоскопия, плоскостность
8. Отслеживание контура, измерение размеров, 3D-сканирование
9. Передача контура или вывод данных измерений
10. Прочный и долговечный, подходит для производственной линии и лабораторного использования
11. Подходит для роботов
12. Несколько приложений для сканирования
13. Подходит для интеграторов и конечных пользователей

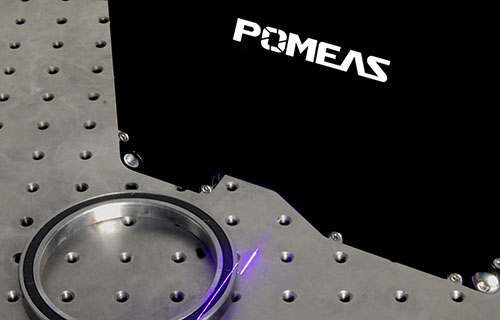

Фактическое изображение.

Области применения:

Применение лазерного датчика профиля

В каких отраслях можно использовать лазерный профилометр?

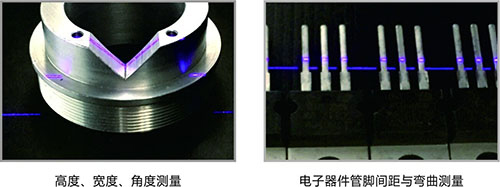

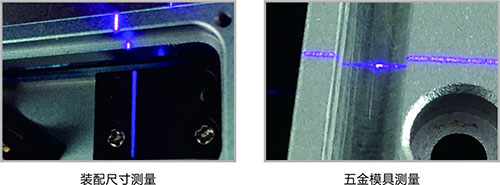

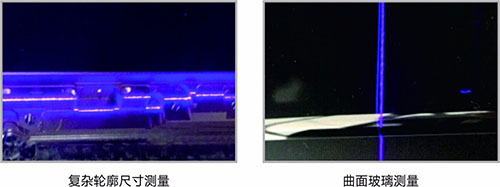

1. Автомобильная промышленность, такая как: положение сборки автомобиля, обнаружение зазора, обнаружение поверхности автомобильной ручки, обнаружение пожара, определение размера сложного контура и т.д.
   2. Индустрия мобильных телефонов, такая как: выравнивание сборки панели мобильного телефона, определение размера компонентов мобильного телефона, определение толщины экрана мобильного телефона, измерение изогнутой поверхности дисплея мобильного телефона и т.д.
   3. Полупроводниковая промышленность, такая как обнаружение печатных плат, высокое, широкое и угловое обнаружение электронных компонентов, измерение расстояния между выводами IC и искажений и т.д.
   4. Индустрия оборудования, такая как обнаружение выравнивания зубчатого зажима, определение шага зубчатого колеса, определение высоты подшипника и т.д.

Спецификация:

Отображение размера продукта

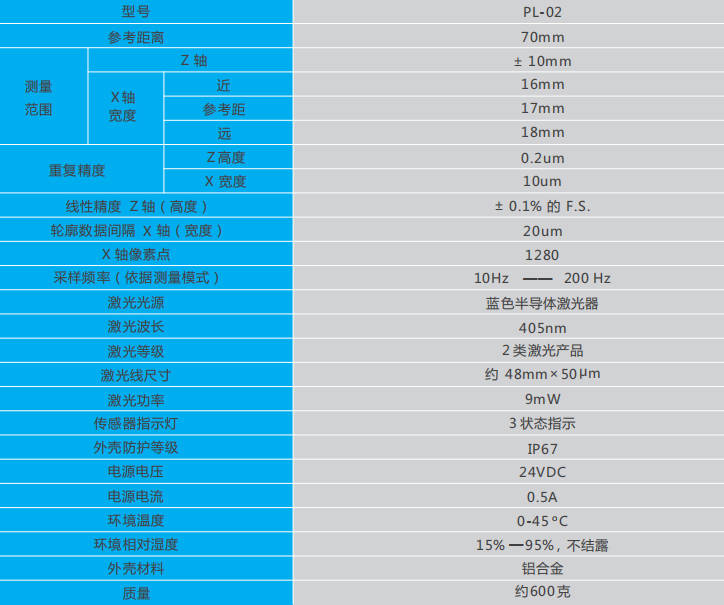

Таблица параметров датчика профиля лазера
