Расширитель луча - это оптическая система для изменения диаметров входного и выходного пучков. Произведение диаметра и расходимости лазерного луча остается постоянным на входе и выходе. Это означает, что если диаметр луча увеличивается по сравнению с входным, то расходимость выходного луча уменьшается. Расширители луча используют эту обратно пропорциональную зависимость между диаметром и расходимостью для расширения лазерного луча или для уменьшения расходимости луча. Низкая расходимость позволяет получить меньшее пятно фокусировки гауссова луча.
Таким образом, расширители луча используются для точной фокусировки, уменьшения расхождения луча и минимизации эффекта дифракции. Расширители луча Daheng (GCO-14) профессионально разработаны для сложных систем и идеально подходят для использования в сочетании с объективами Daheng F-Theta (GCO-31).
Технические характеристики
- Тип расширителя луча
Расширители луча, как правило, представляют собой фокусную систему, в которой фокусные точки двух групп линз совпадают. Передняя и задняя группы линз являются входной и выходной линзами соответственно. Существует два типа расширителей луча, галилеевы и кеплеровские, основанные на входной линзе. Расширитель луча Galilean - это наиболее распространенный тип расширителя луча, который является производным от телескопа Galilean. Обычно он имеет одну отрицательную линзу и одну положительную линзу. Передняя фокусная точка отрицательной линзы и передняя фокусная точка положительной линзы совпадают перед входной линзой. Для объективов с коэффициентом расширения менее 20 раз чаще всего используется расширитель луча Galilean из-за его простоты, небольшого размера корпуса и низкой стоимости. Однако расширитель луча Galilean не может использовать пространственные фильтры и ограничен низкими коэффициентами расширения. В случаях, когда требуется больший коэффициент расширения или пространственная фильтрация, используются кеплеровские расширители луча. Кеплеровский расширитель луча имеет две положительные линзы, задняя фокусная точка первой линзы расположена в передней фокусной точке второй линзы. Кроме того, пространственная фильтрация может быть реализована путем размещения точечного отверстия в совпадающей точке фокусировки.
- Коэффициент расширения, M
Коэффициент расширения M - это отношение диаметра выходного пучка Φout к диаметру входного пучка Φin. Его можно рассчитать, используя фокусное расстояние входного объектива и выходного объектива следующим образом:
Как упоминалось выше, увеличение диаметра луча означает уменьшение его расходимости обратно пропорционально. Так,

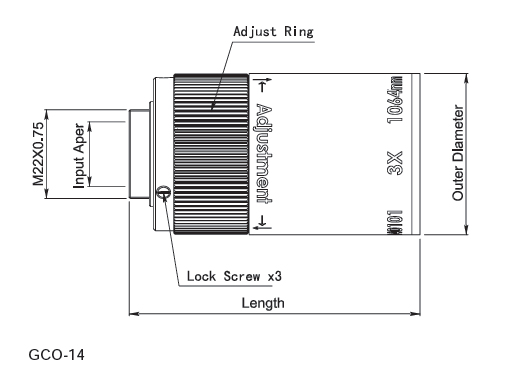

Номер детали |
Коэффициент расширения |
Длина волны |
Макс. Диаметр входного луча(1/e2) |
Входная диафрагма |
Внешний Диаметр |
Длина |
Передано Волновой фронт |
Передача |
Ущерб Пороговое значение |
GCO-140101 |
3X |
355 нм |
6 |
8 |
40 |
75 |
<λ/4 (RMS) |
>98.5% |
10 Дж/см2 при 10 нс 10 Гц 1064 нм |
GCO-140102 |
5X |
355 нм |
4 |
5.5 |
40 |
95 |
<λ/4 (RMS) |
>98.5% |
|
GCO-140103 |
8X |
355 нм |
3 |
5 |
40 |
115 |
<λ/4 (RMS) |
>98.5% |
|
GCO-140111 |
3X |
532 нм |
8 |
10.5 |
40 |
75 |
<λ/4 (RMS) |
>98.5% |
|
GCO-140112 |
5X |
532 нм |
6 |
8 |
48 |
95 |
<λ/4 (RMS) |
>98.5% |
|
GCO-140113 |
8X |
532 нм |
4 |
8 |
48 |
105 |
<λ/4 (RMS) |
>98.5% |
|
GCO-140121 |
3X |
1064 нм |
8 |
10.5 |
40 |
75 |
<λ/4 (RMS) |
>98.5% |
|
GCO-140122 |
5X |
1064 нм |
6 |
8 |
48 |
95 |
<λ/4 (RMS) |
>98.5% |
|
GCO-140123 |
8X |
1064 нм |
4 |
5.5 |
48 |
105 |
<λ/4 (RMS) |
>98.5% |
