Это обычный светоделитель, не зависящий от поляризации. Входящий свет должен быть одним из следующих: 45 линейно поляризованным, циркулярно поляризованным или естественным светом, т.е. компоненты с s-поляризацией и p-поляризацией должны быть равны в пределах 5% друг от друга. Исходящие лучи представляют собой два частично поляризованных луча примерно одинаковой интенсивности. Рекомендуется не использовать в поляризационной оптической системе.
- Материал: оптическое стекло с тонким отжигом BK7
- Допуск по диаметру: ±0,15 мм
- Плоскостность: λ/4 при 632,8 нм
- Качество поверхности: 60-40% без царапин
- Прозрачная диафрагма: >90% размера
- Соотношение R/T: 50/50±3% T-(Ts + Tp)/2, R= (Rs +Rp)/2
- Отклонение луча: 0º±3’ (T), 90º±5’ (R)
- Угол падения: 0º±3’
- Покрытие: частичное отражение на одной длине волны на поверхности гипотенузы.
- AR V-покрытие на всех входных и выходных поверхностях, R<0,15%
https://1906065071-site.pool201.yun300.cn/repository/image/jqUGeD0bTPOWhI_20YAqZw.png?k=1578470702000

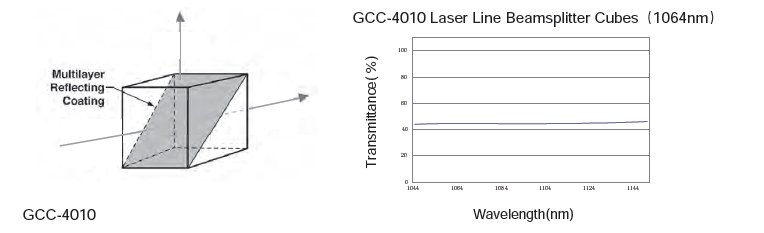

Линейный лазерный светоделитель GCC-4010 Cubes
|
Номер детали |
Длина волны (нм) |
a = b = c (нм) |
|
GCC-401001 |
488 |
12.7 |
|
GCC-401002 |
488 |
25.4 |
|
GCC-401011 |
532 |
12.7 |
|
GCC-401012 |
532 |
25.4 |
|
GCC-401021 |
632.8 |
12.7 |
|
GCC-401022 |
632.8 |
25.4 |
|
GCC-401031 |
670 |
12.7 |
|
GCC-401032 |
670 |
25.4 |
|
GCC-401041 |
780 |
12.7 |
|
GCC-401042 |
780 |
25.4 |
|
GCC-401051 |
1064 |
12.7 |
|
GCC-401052 |
1064 |
25.4 |
|
GCC-401061 |
1310 |
12.7 |
|
GCC-401062 |
1310 |
25.4 |
