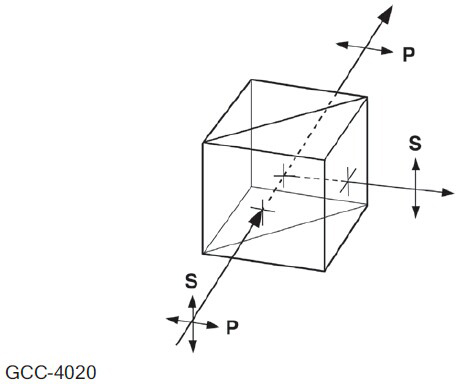

Поляризационный кубический светоделитель состоит из пары прямоугольных призм, скрепленных вместе. Гипотенузная грань одной из призм покрыта специальным многослойным диэлектрическим покрытием. Когда неполяризованный свет обычно проходит через две смежные поверхности в перпендикулярных направлениях и поляризуется ортогонально друг другу. Проходящий луч имеет p-поляризацию, а отраженный луч - s-поляризацию. Когда падает линейно поляризованный свет, он аналогичным образом делится на два пучка в соотношении, зависящем от ориентации вектора электрического поля падающего светового луча. Эти поляризационные светоделители доступны для многих распространенных лазерных длин волн и широкополосных диапазонов.
- Материал: оптическое стекло с тонким отжигом BK7
- Допуск по диаметру: ±0,15 мм
- Плоскостность: λ/4 при 632,8 нм
- Качество поверхности: 60-40% без царапин
- Прозрачность диафрагмы: >90%
- Коэффициент затухания: Tp/Ts>2000:1
- Отклонение луча: 0º±3’ (Tp), 90º±5’ (Rs)
- Угол падения: 0º~2º
- Покрытие: поляризация на одной длине волны, частичное отражение на поверхности гипотенузы.
- Покрытие наружных поверхностей: многослойное AR-V-покрытие, Rave<0,15
- Диапазон температур: 0,15%
- от -30℃ до +70℃
Лазерный линейный поляризационный светоделитель GCC-4020 Cubes
|
Номер детали |
Длина волны (нм) |
Tp |
Rs |
a = b = c |
|
GCC-402022 |
532.0 |
96% |
99.9% |
12.7 |
|
GCC-402023 |
532.0 |
96% |
99.9% |
25.4 |
|
GCC-402032 |
633 |
96% |
99.9% |
12.7 |
|
GCC-402033 |
633 |
96% |
99.9% |
25.4 |
|
GCC-402052 |
1064 |
96% |
99.9% |
12.7 |
|
GСЗ-402053 |
1064 |
96% |
99.9% |
25.4 |
