- Рабочая длина волны: 420-680 нм (антибликовое покрытие)
- Коэффициент экстинкции (Tp:Ts): >1000:1
- Цель: разделить свет P и свет S

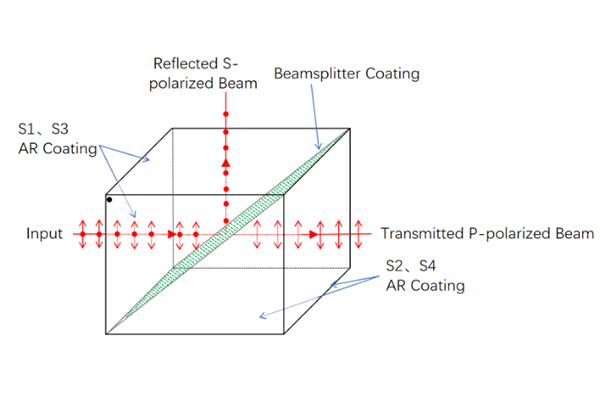

Широкополосный поляризационный светоделитель LBTEK состоит из двух прямоугольных призм. Призма с черными точками на вершине указывает на то, что ее наклон покрыт диэлектрическим поляризационным светоделителем, который может отражать S-поляризованный свет и передавать P-поляризованный свет. Все стороны куба можно использовать в качестве падающей поверхности для разделения света, поляризованного P, и света, поляризованного S. Для достижения наилучших характеристик поляризации рекомендуется, чтобы падающий свет падал с прямоугольной стороны куба. призма с поляризационным светоделителем. LBTEK использует материал N-SF1 для изготовления поляризационных светоделительных кубов различных размеров и предлагает четыре вида просветляющих покрытий для 420–680 нм, 620–1000 нм, 900–1300 нм и 1200–1600 нм. . Все наши оптические компоненты тщательно обрабатываются, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественную оптическую продукцию по разумным ценам.
Общие параметры
|
Материал оптического элемента N-SF1 |
Рабочая длина волны 420нм-680нм |
|
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
Покрытие Антибликовое покрытие: Ravg <0,5% при 420-680 нм (угол падения 6°), светоделительное покрытие: Tp>90%, Rs>99,5% |
|
Коэффициент экстинкции (Tp:Ts) >1000:1 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность поверхности (при 633 нм) λ/4 |
Широкополосный поляризационный светоделительный куб, антибликовое покрытие: 420–680 нм, не установлен.
- Рабочая длина волны: 420-680 нм (антибликовое покрытие)
- Коэффициент экстинкции (Tp:Ts): >1000:1
LBTEK не имеет установленного поляризационного светоделительного куба, вокруг него нанесено просветляющее покрытие (Ravg<0,5%), одна из прямоугольных призм покрыта светоделителем по гипотенузе, а верхняя поверхность призмы матовая, карандашом нанесены черные точки. Для оптических характеристик рекомендуется падать с прямоугольной поверхности призмы, покрытой светоделителем.
LBTEK предлагает различные размеры креплений адаптера куба. Общий размер после зажима куба составляет 25,4 мм. Он совместим с коаксиальной системой 30 мм при использовании с креплением куба СМ-3.
Поляризационный светоделительный куб, N-SF1, L=5,0 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 420–680 нм.
|
Материал оптического элемента N-SF1 |
Размер 5,0 мм х 5,0 мм х 5,0 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >70% СА |
|
Рабочая длина волны 420нм-680нм |
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
|
Покрытие: просветляющее покрытие |
Коэффициент экстинкции (Tp:Ts) >1000:1 |
|
Спектроскопическая пленка Тп>90%, Рс>99,5% |
Разность переданного волнового фронта (@633 нм) λ/4 |
|
Чистота поверхности (царапины/ямки) 40/20 |
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Плоскостность поверхности (при 633 нм) λ/4 |
Поляризационный светоделительный куб, N-SF1, L=10,0 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 420–680 нм.
|
Материал оптического элемента N-SF1 |
Размер 10,0 мм х 10,0 мм х 10,0 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 420нм-680нм |
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
|
Покрытие: просветляющее покрытие |
Коэффициент экстинкции (Tp:Ts) >1000:1 |
|
Спектроскопическая пленка Тп>90%, Рс>99,5% |
Разность переданного волнового фронта (@633 нм) λ/4 |
|
Чистота поверхности (царапины/ямки) 40/20 |
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Плоскостность поверхности (при 633 нм) λ/4 |
|
Поляризационный светоделительный куб, N-SF1, L=12,7 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие, 420–680 нм.
|
Материал оптического элемента N-SF1 |
Размер 12,7 мм х 12,7 мм х 12,7 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 420нм-680нм |
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
|
Покрытие: просветляющее покрытие |
Коэффициент экстинкции (Tp:Ts) >1000:1 |
|
Спектроскопическая пленка Тп>90%, Рс>99,5% |
Разность переданного волнового фронта (@633 нм) λ/4 |
|
Чистота поверхности (царапины/ямки) 40/20 |
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Плоскостность поверхности (при 633 нм) λ/4 |
|
Поляризационный светоделительный куб, N-SF1, L=20,0 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 420–680 нм.
|
Материал оптического элемента N-SF1 |
Размер 20,0 мм х 20,0 мм х 20,0 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 420нм-680нм |
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
|
Покрытие: просветляющее покрытие |
Коэффициент экстинкции (Tp:Ts) >1000:1 |
|
Спектроскопическая пленка Тп>90%, Рс>99,5% |
Разность переданного волнового фронта (@633 нм) λ/4 |
|
Чистота поверхности (царапины/ямки) 40/20 |
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Плоскостность поверхности (при 633 нм) λ/4 |
Поляризационный светоделительный куб, N-SF1, L=25,4 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 420–680 нм.
|
Материал оптического элемента N-SF1 |
Размер 25,4 мм х 25,4 мм х 25,4 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 420нм-680нм |
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
|
Покрытие: просветляющее покрытие |
Коэффициент экстинкции (Tp:Ts) >1000:1 |
|
Спектроскопическая пленка Тп>90%, Рс>99,5% |
Разность переданного волнового фронта (@633 нм) λ/4 |
|
Чистота поверхности (царапины/ямки) 40/20 |
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Плоскостность поверхности (при 633 нм) λ/4 |
|
Поляризационный светоделительный куб, N-SF1, L=50,8 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 420–680 нм.
|
Материал оптического элемента N-SF1 |
Размер 50,8 мм х 50,8 мм х 50,8 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 420нм-680нм |
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
|
Покрытие: просветляющее покрытие |
Коэффициент экстинкции (Tp:Ts) >1000:1 |
|
Спектроскопическая пленка Тп>90%, Рс>99,5% |
Разность переданного волнового фронта (@633 нм) λ/2 |
|
Чистота поверхности (царапины/ямки) 40/20 |
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Плоскостность поверхности (при 633 нм) λ/4 |

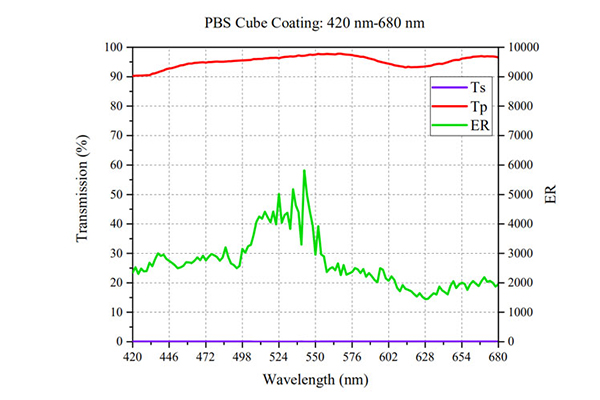

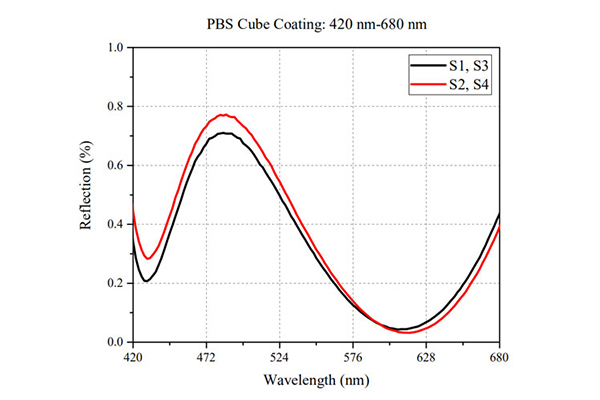

График:
Чертежи:
