Суперахроматические волновые пластины

Лазерные кристаллы и компоненты.

Лазерные кристаллы, нелинейные кристаллы и лазерная оптика являются важными частями лазерных систем или лазерных приложений. Лазерные кристаллы используются в качестве среды для генерации лазерного света, когда он накачивается источником энергии, нелинейные кристаллы функционируют как генерация гармоник или преобразование частоты, оптический параметрический генератор, модуляторы добротности и т.д. для лазерного света. Лазерные линзы предназначены для фокусировки, гомогенизации или формирования лазерных лучей. Лазерные зеркала предназначены для управления лучом, а лазерные окна используются для передачи заданных длин волн и защиты чувствительных компонентов от рассеянного света. Лазерные фильтры пропускают или отражают часть лазерного излучения. Поляризаторы и волновые пластины используются для изменения состояния поляризации лазерного излучения.

Мы предлагаем широкий выбор лазерных оптических компонентов, как готовых, так и таможенных продуктов. Лазерные оптические компоненты изготавливаются из определенных кристаллов или оптических материалов с помощью прецизионной резки и полировки, а также с высокоэффективными покрытиями. Также доступны серийные детали для лазеров Nd:YAG, сверхбыстрых фемтосекундных лазеров, волоконных лазеров, CO2-лазеров.

Волновые пластины и замедлители.

Волновые пластины и замедлителиполяризационные устройства, используемые для управления состоянием поляризации передающего света без ослабления, отклонения или смещения луча. Принцип работы волновой пластины заключается в использовании двулучепреломления определенных материалов, которое разделяет падающий световой пучок на две составляющие вдоль двух ортогональных оптических осей внутри двулучепреломляющего материала. Запаздывание фазы между двумя компонентами падающего света способствует изменению состояния поляризации. (Существуют также ромбовидные замедлители Френеля, которые работают по совершенно другому принципу, то есть по принципу полного внутреннего отражения.) Можно контролировать фазовый сдвиг между двумя компонентами поляризации световой волны, регулируя толщину волновых пластин. Некоторые внешние факторы, такие как изменение длины волны, температура окружающей среды.

Наиболее широко используемыми волновыми пластинами являются полуволновые пластины и четвертьволновые пластины. Для линейно поляризованного света полуволновые пластины вызывают запаздывание λ/2 между быстрым компонентом и медленным компонентом, полуволновые пластины вызывают поворот направления поляризации выходящего света. Изменяя угол между исходной плоскостью поляризации и осями полуволновой пластины, можно было регулировать угол поворота. Обычно полуволновые пластины применяются для преобразования вертикально поляризованного света в горизонтально поляризованный или наоборот. Четвертьволновые пластины, с другой стороны, создают запаздывание λ/4 между быстрым и медленным компонентами, конечным эффектом является преобразование линейной поляризации в свет с круговой поляризацией или наоборот. преобразуют линейно поляризованный свет в циркулярно поляризованный свет. Кроме, компания также предлагает восьмиволновые пластины и полноволновые пластины. Стандартно устанавливаемые модули волновых пластин имеют диаметр. Алюминиевые крепления 25,4 мм, CA 18 мм, все оси выгравированы снаружи в виде прямой линии. У несмонтированных версий также указаны их быстрые оси.

Предлагаем различные волновые пластины и замедлители в различных формах, в том числе: истинный нулевой порядок, нулевой порядок, низкий порядок, волновые пластины с двойной длиной волны, суперахроматические, ахроматические волновые пластины, ромбовидные замедлители Френеля. Не стесняйтесь выбирать интересующую вас задержку и длину волны, где доступно огромное количество полуволновых, четвертьволновых или других длин волн запаздывания для одной длины волны, вариантов с двумя/тремя длинами волн или широкополосного/ахроматического применения. с применимыми спектральными диапазонами от УФ до инфракрасных диапазонов длин волн. Эти волновые пластины и замедлители изготавливаются из различных материалов, включая кварц, фторид магния (MgF2), плавленый кварц с УФ-излучением, с однопластинчатыми, двухпластинчатыми, шестипластинчатыми или комбинированными структурами подложек. Собранные волновые пластины либо выравниваются цементированием, оптически контактирующие или с воздушной прослойкой. Доступны как готовые, так и индивидуальные модули.

Ниже приведены некоторые краткие рекомендации, которые помогут вам понять различные типы волновых пластин и ретардеров. Вы можете сформировать концепцию перед покупкой:

Волновые пластины нулевого порядка состоят из двух пластин нескольких порядков, оси которых скрещены, так что эффективное замедление является разницей между ними. Они обладают относительно большей стабильностью замедления к сдвигу длины волны и изменениям температуры, чем волновые пластины низкого порядка. И есть три способа построить две составляющие пластины: волновые пластины нулевого порядка с воздушным разнесением, волновые пластины нулевого порядка с оптическим контактом и NOA61 Зацементированные волновые пластины нулевого порядка. Конструкции с воздушным промежутком и оптическим контактом более рекомендуются для высокоэнергетических приложений, где модули с оптическим контактом характеризуются особенно мелкими искажениями волнового фронта и параллелизмом.

Волновые пластины нулевого порядка с двумя длинами волн: Волновые пластины с двумя длинами волн обеспечивают ретадацию на двух отдельных длинах волн в приложениях для источников света с двумя длинами волн в соответствии с подгонкой показателя преломления на разных длинах волн. Волновые пластины с двойной длиной волны особенно полезны при использовании в сочетании с другими чувствительными к поляризации компонентами для разделения коаксиальных лазерных лучей с разными длинами волн или повышения эффективности преобразования твердотельных SHG-лазеров. Предлагаем волновые пластины с несколькими длинами волн (в основном волновые пластины с двойной длиной волны, а также волновые пластины с тройной длиной волны с высоким порогом повреждения.)

Волновые пластины True Zero Order состоят из одной ультратонкой волновой пластины. Настоящие волновые пластины нулевого порядка превосходят волновые пластины нулевого порядка во всех аспектах и ​​рекомендуются для более точных операций или приложений в пределах расширенной длины волны. Помимо свободностоящей версии с одной пластиной, компания предлагает волновые пластины истинного нулевого порядка с подложкой BK7 и алюминиевыми креплениями для удобства использования. Два типа материалов являются необязательными: кварц для обычных длин волн и MgF2 для применений >3000 нм.

Ахроматические волновые пластины состоят из двух волновых пластин из разных материалов (кварц и фторид магния) для достижения почти постоянного замедления в широком спектральном диапазоне.

Суперахроматические волновые пластины представляют собой улучшенную версию ахроматических волновых пластин, состоящих из шести волновых пластин (трех кварцевых волновых пластин и трех волновых пластин MgF2), которые минимизируют хроматическую дисперсию и обеспечивают более постоянное запаздывание в широком диапазоне длин волн.

Замедлители ромба Френеля имеют ту же основную функцию, что и волновые пластины, отличие состоит в том, что ромбы Френеля достигают интересующего замедления за счет использования полного внутреннего отражения. Это обеспечивает почти ровную чувствительность при запаздывании в еще более широком диапазоне длин волн, чем ахроматические волновые пластины.

Волновые пластины низкого порядка представляют собой - волновые пластины нескольких порядков с относительно небольшим порядком. Волновые пластины низкого порядка менее дороги, но, как и волновые пластины нескольких порядков, чувствительны к внешним факторам (таким как температура) по сравнению с аналогами нулевого порядка, поэтому подходят для работы в контролируемой среде.

Суперахроматические волновые пластины.

• Чрезвычайно пологая задержка в широком диапазоне длин волн
• Диапазон длин волн: 325–1100 нм и 600–2700 нм (четвертьволновая пластина), 310–1100 нм и 600–2700 нм (полуволновая пластина) или другой диапазон длин волн
• Цементная конструкция (цементированная NOA61)
• 25,4 мм (1 дюйм) установщик настроен
• Просветляющие покрытия на поверхностях

Характеристики:

Суперахроматические волновые пластины представляют собой высокопроизводительную версию ахроматических волновых пластин с превосходными широкополосными функциями, состоящую из трех одиночных пластин из кварца и трех одиночных пластин из фторида магния (MgF₂). Принцип работы суперахроматических волновых пластин такой же, как у обычных ахроматических волновых пластин: путем совмещения быстрых осей и медленных осей составляющих волновых пластин, изготовленных из двух двулучепреломляющих материалов, у которых изменения показателей двулучепреломления (относительно длины волны) дополняют друг друга, чувствительность ретардации к длине волны значительно снижается. Добавляя шесть волновых пластин, компания разрабатывает суперахроматические волновые пластины нулевого порядка, которые создают чрезвычайно плоское запаздывание в широком диапазоне длин волн и резко снижают влияние внешних факторов, поэтому обладают превосходной надежностью в различных условиях эксплуатации. Суперахроматические волновые пластины — это своего рода широкополосные волновые пластины для применения в диапазоне от ультрафиолетового до СВИК-спектра. Что касается приложений LWIR. Более рекомендуются ромбовидные замедлители Френеля (максимальный диапазон длин волн 2000-15000 нм).

Наиболее широко применяемыми волновыми пластинами являются половинные волновые пластины и четвертьволновые пластины. Предлагаем стандартные версии суперахроматических волновых пластин с четверть- или половинным запаздыванием с тремя стандартными диапазонами длин волн от ультрафиолетового до инфракрасного спектра: 325–1100 нм и 600–2700 нм (для четвертьволновых пластин) или 310–1100 нм и 600–2700 нм (для полуволновые пластины). Волновые пластины имеют цементированную структуру, шесть составляющих пластин склеены с использованием NOA61 (Norland Optical Adhesive 61), твердого клея оптического качества, соответствующего федеральной спецификации MIL-A-3920, который устойчив к растворителям и чрезвычайно термоустойчив. ориентированы на наилучшее использование этих суперахроматических волновых пластин. Поверхности пластин имеют антибликовое покрытие для обеспечения высокой передачи и низких потерь мощности системы. Если вам требуются другие диапазоны длин волн, свяжитесь с нашей службой технической поддержки.

Кривые замедления:

На следующих графиках показано запаздывание суперахроматических волновых пластин в различных диапазонах длин волн.

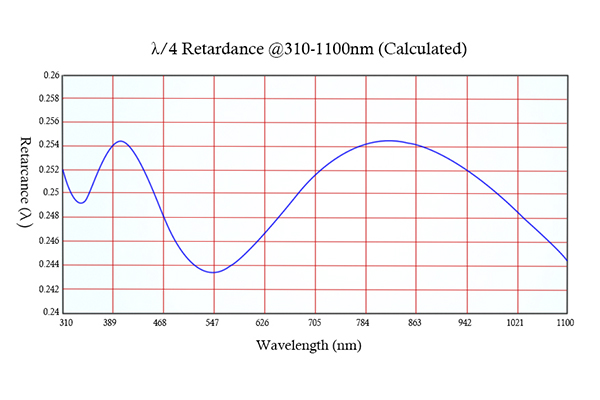

1) 310-1100нм суперахроматические четверть волновые пластины

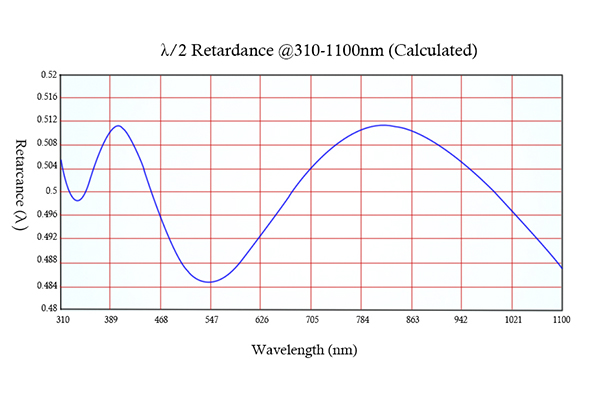

2) Суперахроматические полуволновые пластины 310-1100 нм

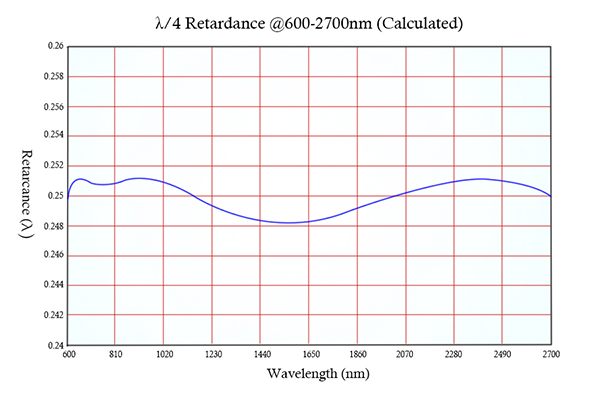

3) 600-2700нм суперахроматические четверть волновые пластины

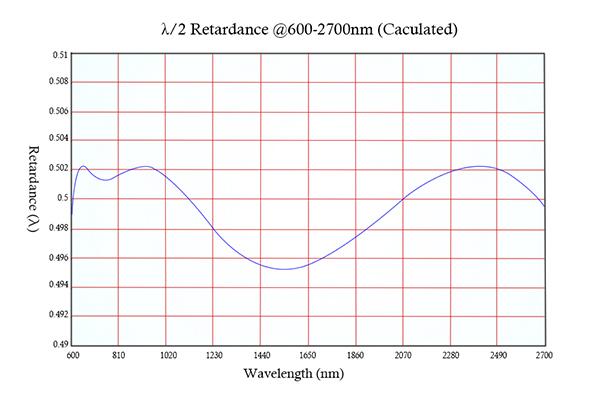

4) Суперахроматические полуволновые пластины 600–2700 нм

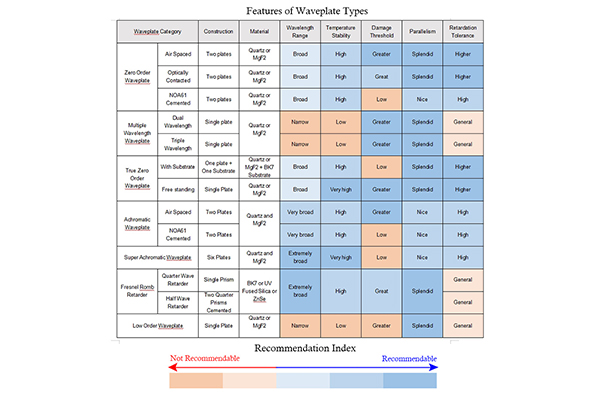

Руководство покупателя волновых пластин и ретардеров.

Понимание различных типов волновых пластин и ретардеров так же важно, как и понимание принципа их работы, особенно для покупателей. Не волнуйтесь, мы отредактировали для вас краткое руководство, после прочтения которого вы могли бы получить более четкое и глубокое представление о волновых пластинах.

Волновые пластины низкого порядка или волновые пластины нескольких порядков.

Из-за трудностей на этапе производства может быть сложно произвести большое количество волновых пластин, которые являются ультратонкими и обеспечивают точно желаемое частичное замедление. Волновые пластины низкого порядка, или волновые пластины множественного порядка относительно толстые и создают желаемое запаздывание с несколькими дополнительными длинами волн фазовой задержки. Поскольку световые волны периодически повторяются, полуволновая пластина низкого порядка, которая дает фазовую задержку лямбда/2 плюс 3 дополнительных лямбда, также может функционировать как полуволновая пластина. Слово «порядок» здесь относится к числу генерируемых дополнительных длин волн. В этом тексте волновая пластина низкого порядка лучше, чем волновые пластины нескольких порядков, потому что она дает меньшую добавочную фазовую задержку, а ее запаздывание более точное. Однако избыточное замедление также означает, что они гораздо более чувствительны к изменениям длины волны, температуры или AOI, чем их аналоги нулевого порядка.

Вообще говоря, если вы ищете недорогие волновые пластины оптом для приложений с одной длиной волны, то волновые пластины низкого порядка как раз для вас. Предлагаем волновые пластины низкого порядка из двух материалов (кварц для спектрального диапазона от видимого до ближнего ИК-диапазона или MgF2 для больших длин волн до 7000 нм).

Волновые пластины нулевого порядка.

Волновые пластины нулевого порядка по существу состоят из двух волновых пластин множественного или низкого порядка с ортогонально выровненными осями (выравнивание быстрой оси одной волновой пластины с медленной осью другой), результирующее запаздывание представляет собой разницу между двумя отдельными запаздываниями, создаваемыми соответственно две составляющие волновые пластины. Комбинируя вместе две одиночные волновые пластины, волновые пластины нулевого порядка эффективно компенсируют воздействие внешних факторов (изменение длины волны, температура окружающей среды) на запаздывание, что означает, что запаздывание будет гораздо более постоянным по сравнению с волновыми пластинами низкого порядка, что делает их подходящими для приложений, связанных с расширенная длина волны. Тем не менее, они все еще могут иметь довольно чувствительную реакцию на изменения угла падения.

Компания предлагает три типа волновых пластин нулевого порядка: волновые пластины нулевого порядка с воздушным промежутком, волновые пластины нулевого порядка с оптическим контактом и цементированные волновые пластины нулевого порядка NOA61. В то время как цементированные волновые пластины нулевого порядка являются обычной альтернативой, для операций с высокой энергией рассмотрите волновые пластины нулевого порядка с воздушным интервалом и волновые пластины нулевого порядка с оптическим контактом, поскольку эти два типа имеют относительно более высокий порог повреждения, чем цементированные версии.

Волновые пластины истинного нулевого порядка.

Волновые пластины True Zero Order представляют собой волновые пластины однопластинчатой ​​конструкции и обеспечивают именно необходимое замедление, поэтому их толщина обычно составляет всего несколько микрометров. Несмотря на то, что требуется относительно строгая обработка, уменьшенная толщина способствует более высокой устойчивости замедления к изменениям длины волны или климатическим изменениям, чем обычные волновые пластины нулевого порядка. Компания предлагает волновые пластины True Zero Order, изготовленные из кварца (для 532–3000 нм) или MgF2 (для длинноволновых приложений от 3000–7000 нм), версии с одной пластиной относительно хрупкие, но имеют высокий порог повреждения, в то время как версии, цементированные BK7 подложки очень просты в обращении, но имеют более низкий порог повреждения.

Ахроматические волновые пластины.

Ахроматические волновые пластины состоят из одной волновой пластины MgF2 и одной кварцевой волновой пластины с ортогонально выровненными осями, двулучепреломляющие свойства которых дополняют друг друга, обеспечивая необходимое фокусное расстояние при минимизации хроматической дисперсии. Благодаря этому подходу внутреннее влияние смещения длины волны на запаздывание резко снижается, что делает ахроматические волновые пластины даже более постоянными по запаздыванию, чем волновые пластины нулевого порядка, что делает их незаменимыми для различных широкополосных приложений, охватывающих широкий спектральный диапазон (например, от 900 до 2000 нм). Двумя примерами применения являются перестраиваемые лазерные источники, фемтосекундные лазерные системы и т.д.

Суперахроматические волновые пластины.

Суперахроматические волновые пластины — это фактически модернизированная версия ахроматических волновых пластин. Принцип работы суперахроматических волновых пластин такой же, как у ахроматических волновых пластин. Суперахроматические волновые пластины также состоят из двух кристаллических материалов (например, кварца и фторида магния), но вместо двух, как в случае ахроматических волновых пластин, они состоят из шести одиночных волновых пластин (три из кварца, три из MgF2), в результате получается чрезвычайно плоское запаздывание в еще более широком диапазоне длин волн.

Замедлители ромба Френеля.

Замедлитель ромба Френеляs работает на совершенно другом принципе, отличном от использования двойного лучепреломления. Ромб Френеля вводит разность фаз между компонентами света, используя полное внутреннее отражение. Когда свет проецируется на границу раздела, электрическое поле световой волны расщепляется на две перпендикулярные составляющие: s-компоненту и p-компоненту. Ромбам стратегически придана форма прямого параллелепипеда, так что при тщательно выбранном угле падения p-компонент будет двигаться лямбда/8 относительно s-компонента при каждом полном внутреннем отражении. Когда появляется свет, после двух полных внутренних отражений, p-компонент в конечном итоге будет опережать s-компоненту на лямбда/4, таким образом реализуя ту же функцию четвертьволновой пластины. При создании полуволнового ромбовидного замедлителя Френеля.

Ромбы Френеля обычно изготавливаются из стеклянных материалов, которые не обладают двойным лучепреломлением, типичными тремя из которых являются BK7, УФ-плавленый кварц или ZnSe. Поскольку замедление, вносимое ромбом, связано с показателем преломления, который лишь незначительно изменяется в широком диапазоне длин волн, ромбовидные замедлители Френеля имеют даже более широкий диапазон длин волн, чем другие широкополосные волновые пластины, такие как ахроматические волновые пластины.

Волновые пластины с двойной длиной волны.

Волновые пластины с двойной длиной волны вводят два значения замедления для двух длин волн за счет подгонки показателя преломления на разных длинах волн. Волновые пластины с двойной длиной волны особенно полезны при использовании в сочетании с другими чувствительными к поляризации компонентами для разделения коаксиальных лазерных лучей с разными длинами волн или повышения эффективности преобразования твердотельных SHG-лазеров. Кроме того, в системах THG можно также применять волновые пластины с двойной длиной волны. Волновые пластины с тройной длиной волны также могут быть настроены нами по вашему запросу.
