Кварцевая полуволновая пластина с нулевым порядком

Цена: 1218.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Волновые пластины

Модель:

Описание

Кварцевая полуволновая пластина нулевого порядка.

Материал: Кристалл кварца
Конструкция с воздушным зазором для приложений с высокой мощностью
Расчетная длина волны: 266 нм-1550 нм опционально
10 мм, 20 мм прозрачная апертура опционально
Предоставлять индивидуальные услуги

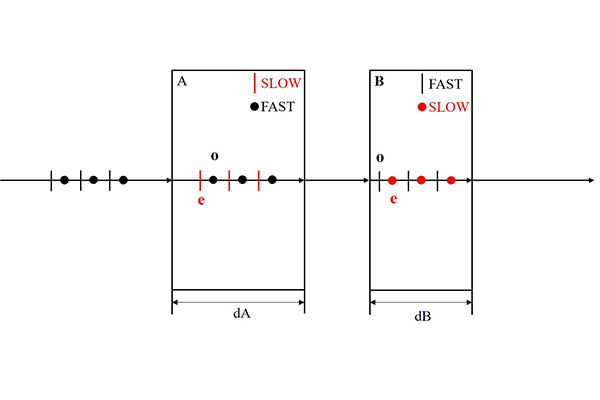

Кварцевая полуволновая пластина нулевого порядка с воздушным зазором LBTEK состоит из двух кварцевых волновых пластин, зажатых между ними. Быстрые оси двух кварцевых волновых пластин перпендикулярны друг другу, а разность фаз между ними равна π. Волновая пластина предварительно установлена в кольце из черного анодированного алюминия для простоты установки и использования. Полуволновые пластины часто используются для поворота направления поляризации линейно поляризованного света. По сравнению с волновой пластиной нулевого порядка из сцементированного кварцевого кристалла воздушный зазор образуется между двумя волновыми пластинами кварца в волновой пластине нулевого порядка с воздушным зазором с помощью прокладки. Эта структура подходит для применения в более мощных лазерах. LBTEK предлагает стандартные кварцевые волновые пластины нулевого порядка с чистыми апертурами Ø10,0 мм и Ø20,0 мм, а также полимерные полуволновые пластины нулевого порядка и четвертьволновые пластины, менее подверженные влиянию смещения длины волны и угла заболеваемость. В дополнение к стандартным кварцевым полуволновым пластинам, LBTEK также предоставляет различные индивидуальные услуги, включая индивидуальные специальные размеры, расчетные длины волн и фазовую задержку. Для конкретных требований к настройке, пожалуйста, свяжитесь со службой технической поддержки.

Общие параметры

Материал оптического элемента

кварц

Расчетная длина волны

266 нм, 308 нм, 355 нм, 405 нм, 420 нм, 442 нм, 445 нм, 480 нм, 488 нм, 520 нм, 532 нм, 633 нм, 670 нм, 780 нм, 800 нм, 808 нм, 850 нм , 905 нм, 980 нм, 1030 нм, 1064 нм, 1310 нм, 1550 нм

Сумма задержки

λ/2

Отражательная способность

Rabs<0,25% (при расчетной длине волны)

Точность суммы задержки

±λ/300

Диаметр

Ø25,4 мм

Чистая апертура

Ø10,0 мм и Ø20,0 мм

Поверхностный параллелизм

<10 угловых секунд

Толщина

4,8 мм

Чистота поверхности (царапины/ямки)

20/10

Допуск диаметра

+0,0/-0,1 мм

Допуск по толщине

±0,1 мм

Кварцевая полуволновая пластина нулевого порядка с воздушным зазором, прозрачная апертура: Ø10,0 мм.

Диаметр: Ø25,4 мм
Прозрачная апертура: Ø10,0 мм

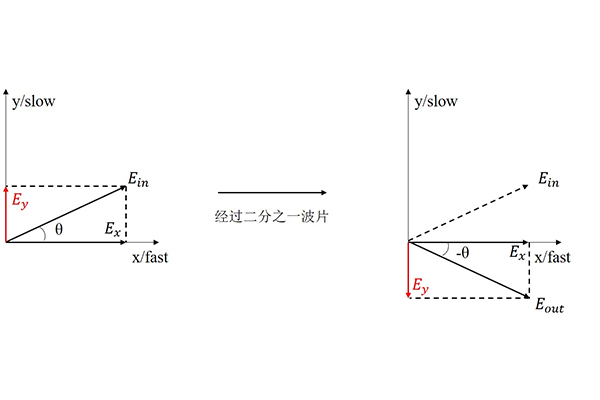

Поверните направление поляризации линейно поляризованного света
Обе стороны покрыты просветляющим покрытием V-типа Rabs<0,25% при расчетной длине волны.

Волновые пластины нулевого порядка LBTEK нечувствительны к температуре и имеют постоянное замедление и часто используются для поворота направления поляризации линейно поляризованного света. Все волновые пластины LBTEK установлены в кольце из черного анодированного алюминия. На передней и задней поверхностях корпуса выгравированы тонкие линии, указывающие направление быстрой оси волновой пластины, а также выгравированы модель волновой пластины, запаздывание и расчетная длина волны, вокруг тела.

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 405 нм, запаздывание λ/2

Материал оптического элемента

кварц

Диаметр

25,4 мм

Чистая апертура

Ø20,0 мм

Расчетная длина волны

405 нм

Рабочая длина волны

405 нм

Покрытие

Антибликовое покрытие V-типа

Просветляющее покрытие

R<0,25%^aпри расчетной длине волны (угол падения 6°, одна сторона)

Сумма задержки

λ/2

Точность суммы задержки

±λ/200

Чистота поверхности (царапины/ямки)

10/5

Разность переданного волнового фронта (@633 нм)

В диапазоне λ/6 СА

λ/8 в пределах 50% диапазона CA

Поверхностный параллелизм

<3 угловых секунд

Диаметр механического корпуса

25,4 мм

Допуск на диаметр механического корпуса

+0,0/-0,1 мм

Толщина механической оболочки

4,79 мм

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 442 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 445 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 10,0 мм, расчетная длина волны 532 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 10,0 мм, расчетная длина волны 633 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, световая апертура 10,0 мм, расчетная длина волны 780 нм, запаздывание λ/2

Волновая пластина нулевого порядка с воздушным зазором, кварцевая, диаметр 25,4 мм, световая апертура 10,0 мм, расчетная длина волны 808 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, световая апертура 10,0 мм, расчетная длина волны 850 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, световая апертура 10,0 мм, расчетная длина волны 980 нм, запаздывание λ/2

Волновая пластина нулевого порядка с воздушным зазором, кварцевая, диаметр 25,4 мм, световая апертура 10,0 мм, расчетная длина волны 1030 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 10,0 мм, расчетная длина волны 1064 нм, запаздывание λ/2

Волновая пластина нулевого порядка с воздушным зазором, кварцевая, диаметр 25,4 мм, световая апертура 10,0 мм, расчетная длина волны 1550 нм, запаздывание λ/2

Кварцевая полуволновая пластина нулевого порядка с воздушным зазором, прозрачная апертура: Ø20,0 мм.

Диаметр: Ø25,4 мм
Прозрачная апертура: Ø20,0 мм
Поверните направление поляризации линейно поляризованного света
Обе стороны покрыты просветляющим покрытием V-типа Rabs<0,25% при расчетной длине волны.

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 266 нм, запаздывание λ/2

Материал оптического элемента

кварц

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

Ø20,0 мм

Толщина

4,8 мм

Допуск по толщине

±0,1 мм

Расчетная длина волны

266нм

Рабочая длина волны

266нм

Покрытие

Антибликовое покрытие V-типа (@1550 нм)

Просветляющее покрытие

Ravg<0,25%^a (угол падения 6°, одна сторона)

Сумма задержки

λ/2

Точность суммы задержки

±λ/300

Чистота поверхности (царапины/ямки)

20/10

Разность переданного волнового фронта (@633 нм)

λ/8

Поверхностный параллелизм

<10 угловых секунд

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 308 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 355 нм, ретардирование λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 405 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 420 нм, запаздывание λ/2.

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 442 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 445 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 488 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 520 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 532 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 633 нм, запаздывание λ/2

Волновая пластина нулевого порядка с воздушным зазором, кварцевая, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 670 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 780 нм, запаздывание λ/2

Волновая пластина нулевого порядка с воздушным зазором, кварцевая, диаметр 25,4 мм, световая апертура 20,0 мм, расчетная длина волны 800 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, световая апертура 20,0 мм, расчетная длина волны 808 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 850 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 905 нм, запаздывание λ/2.

Волновая пластина нулевого порядка с воздушным зазором, кварцевая, диаметр 25,4 мм, световая апертура 20,0 мм, расчетная длина волны 980 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 1030 нм, запаздывание λ/2

Кварцевая волновая пластина нулевого порядка с воздушным зазором, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 1064 нм, запаздывание λ/2

Волновая пластина нулевого порядка с воздушным зазором, кварцевая, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 1310 нм, запаздывание λ/2

Волновая пластина нулевого порядка с воздушным зазором, кварцевая, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 1550 нм, запаздывание λ/2

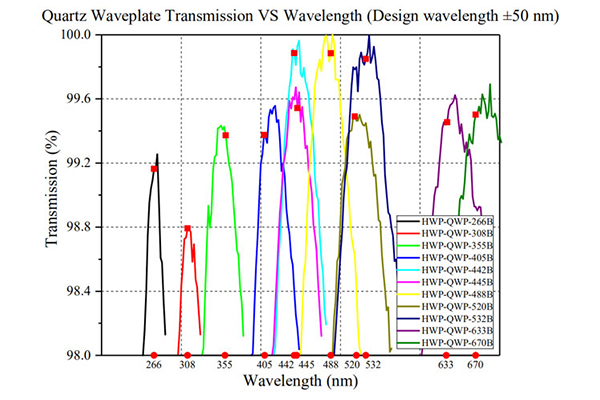

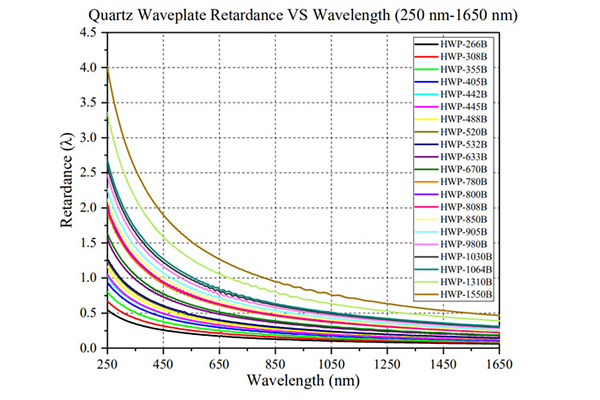

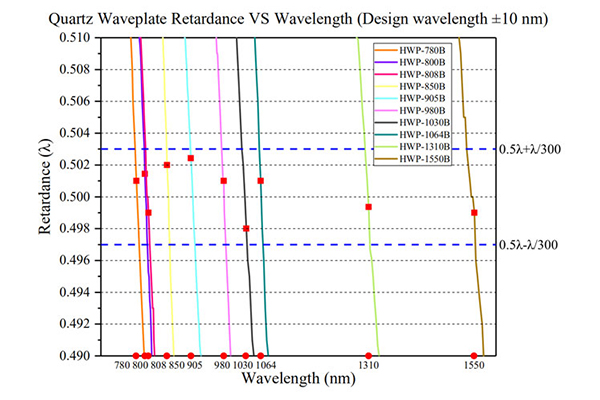

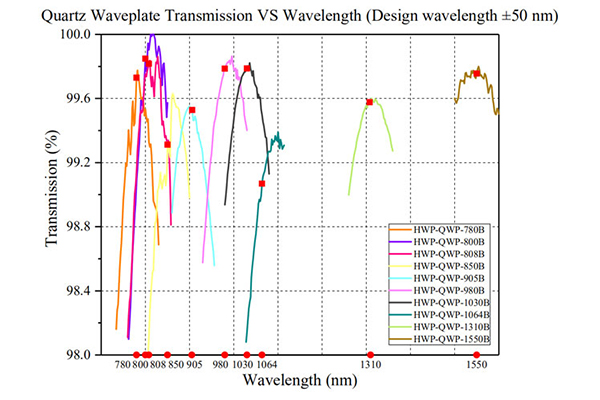

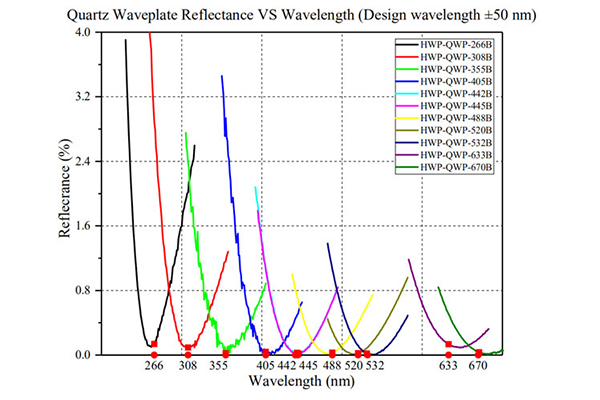

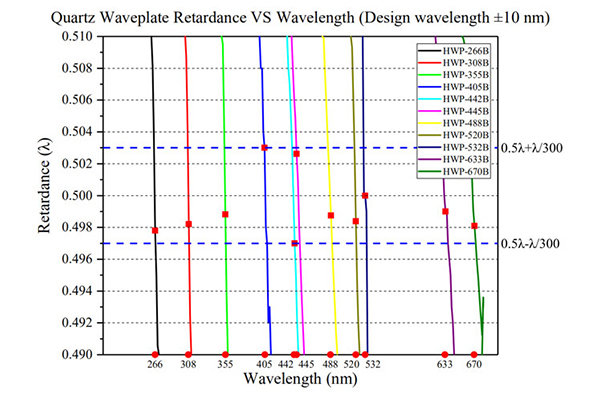

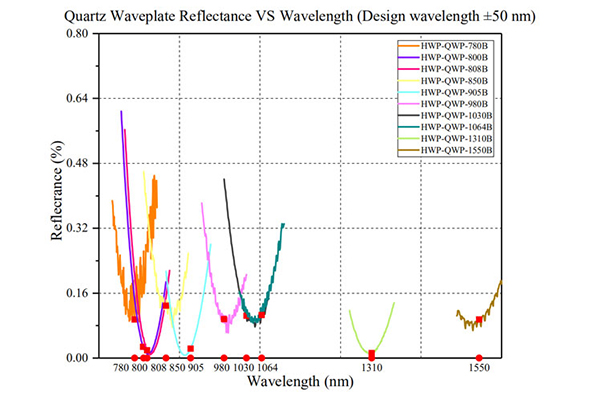

График:

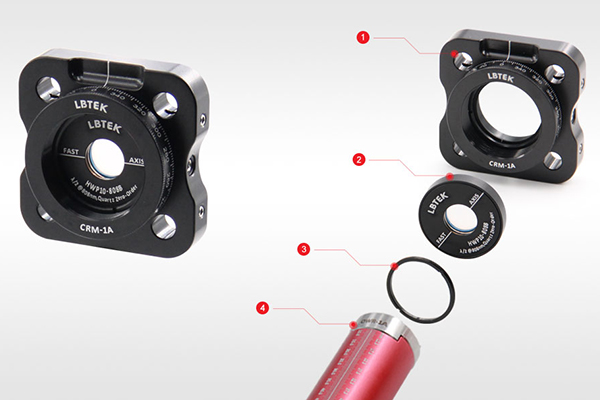

Схема установки:

Чертежи:
