Кварцевая полуволновая пластина с нулевым порядком

Цена: 1218.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Волновые пластины

Модель:

Описание

Расчетная длина волны: 405 нм-1550 нм опционально
Задержка фазы δ = π

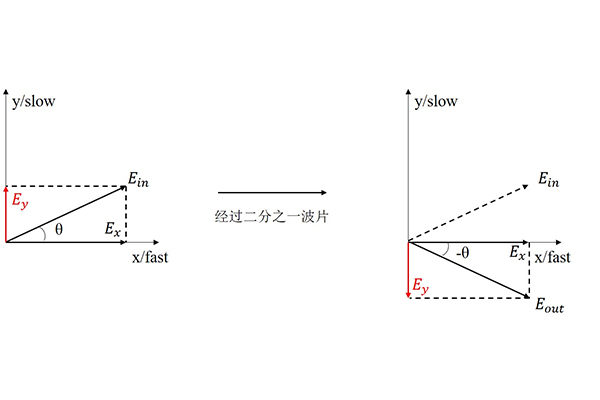

Часто используется для поворота направления поляризации линейно поляризованного света.

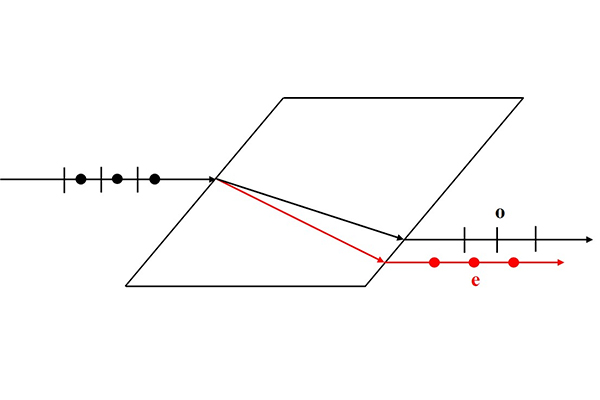

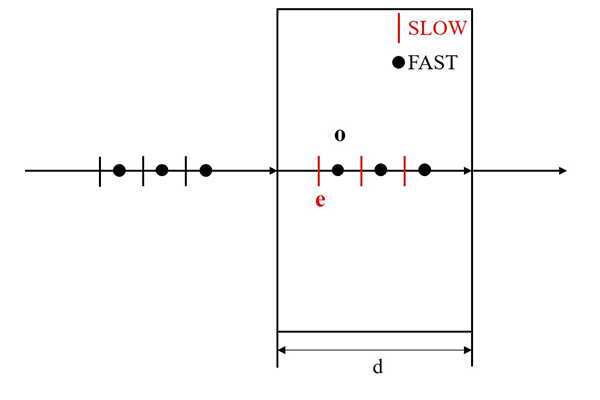

Кварцевая полуволновая пластина истинного нулевого порядка LBTEK изготовлена из цельного куска кристалла кварца толщиной порядка микрона, имеет низкую механическую прочность, но допускает большой угол падения. Когда пучок линейно поляризованного света падает вертикально на волновую пластину, изготовленную из одноосного кристалла, он разлагается в волновой пластине на o-свет и e-свет, которые распространяются в исходном направлении, но направления колебаний перпендикулярны друг другу, и соответствующие показатели преломления равны no и ne. Поскольку два вида света имеют разные скорости в кристалле, фазовая задержка после прохождения волновой пластины толщиной d равна δ = (2π/λ)|no-ne|d. Где |no-ne|d — оптическая разность хода, оптическая разность хода, генерируемая полуволновой пластинкой, равна (2m+1)λ/2, фазовая задержка δ=(2m+1)π, а m — неотрицательное целое число m истинной полуволновой пластины нулевого порядка равно 0. Кварцевая полуволновая пластина истинного нулевого порядка LBTEK часто используется для поворота направления поляризации линейно поляризованного света. По сравнению с кварцевой волновой пластиной многократных волн, кварцевая пластинка истинного нулевого порядка нечувствительна к температуре и углу падения и подходит для сценариев высокой мощности. Кроме того, кварцевые волновые пластины нулевого порядка, продаваемые LBTEK, оснащены механическими корпусами, которые являются несъемными и простыми в использовании. В дополнение к стандартной кварцевой полуволновой пластине с истинным нулевым порядком, LBTEK также предоставляет различные индивидуальные услуги, включая индивидуальные специальные размеры, расчетные длины волн, фазовую задержку и другие индикаторы. Для конкретных требований к настройке, пожалуйста, свяжитесь со службой технической поддержки.

Общие параметры.

Материал оптического элемента кварц	Диаметр механического корпуса 25,4 мм
Допуск на диаметр механического корпуса +0,0/-0,1 мм	Толщина механической оболочки 4,79 мм
Чистая апертура Ø 20,0 мм	Сумма задержки λ/2
Покрытие Антибликовое покрытие V-типа	Просветляющее покрытие R<0,25%^aпри расчетной длине волны (угол падения 6°, одна сторона)
Чистота поверхности (царапины/ямки) 10/5	Поверхностный параллелизм <3 угловых секунд

Кварцевая полуволновая пластина с нулевым порядком.

Диаметр: Ø25,4 мм
Прозрачная апертура: Ø20 мм
С установленным механическим корпусом

Кварцевые полуволновые пластины нулевого порядка LBTEK часто используются для поворота направления поляризации линейно поляризованного света без изменения интенсивности линейно поляризованного света. После прохождения линейно поляризованного света через истинную полуволновую пластину нулевого порядка результирующая оптическая разность хода равна λ/2, а фазовая задержка равна π. Установленная кварцевая полуволновая пластина истинного нулевого порядка имеет несъемную механическую оболочку, а модель продукта и линия идентификации быстрой оси волновой пластины выгравированы на поверхности оболочки, что удобно для клиентов, чтобы идентифицировать и использовать.

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 405 нм, запаздывание λ/2

Материал оптического элемента

кварц

Диаметр

25,4 мм

Чистая апертура

Ø20,0 мм

Расчетная длина волны

405 нм

Рабочая длина волны

405 нм

Покрытие

Антибликовое покрытие V-типа

Просветляющее покрытие

R<0,25%^aпри расчетной длине волны (угол падения 6°, одна сторона)

Сумма задержки

λ/2

Точность суммы задержки

±λ/200

Чистота поверхности (царапины/ямки)

10/5

Разность переданного волнового фронта (@633 нм)

В диапазоне λ/6 СА

λ/8 в пределах 50% диапазона CA

Поверхностный параллелизм

<3 угловых секунд

Диаметр механического корпуса

25,4 мм

Допуск на диаметр механического корпуса

+0,0/-0,1 мм

Толщина механической оболочки

4,79 мм

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 442 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 445 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 488 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 520 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 532 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 633 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 670 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 780 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 800 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 808 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 850 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 905 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 980 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 1030 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 1064 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 1310 нм, запаздывание λ/2

Кварцевая волновая пластина истинного нулевого порядка, диаметр 25,4 мм, чистая апертура 20,0 мм, расчетная длина волны 1550 нм, запаздывание λ/2

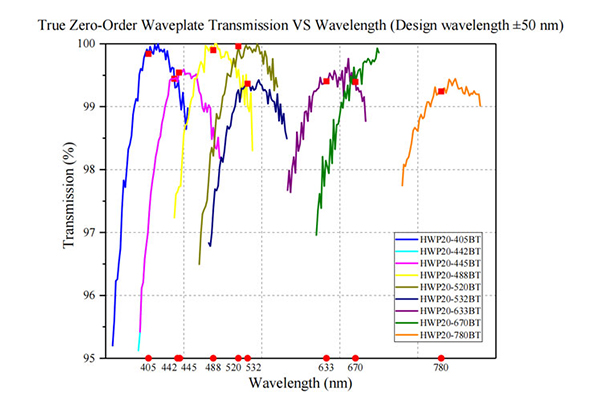

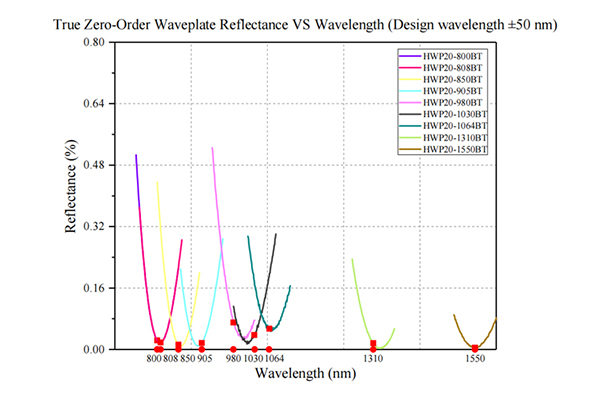

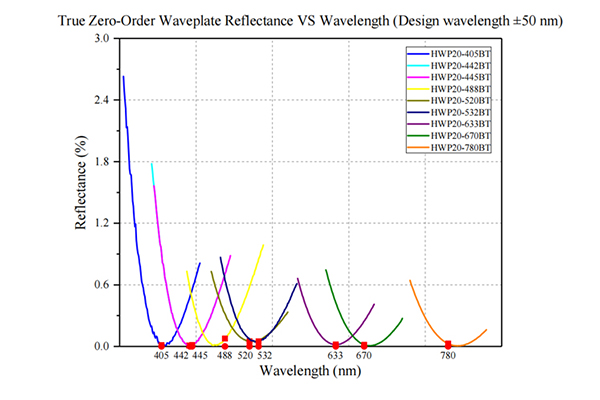

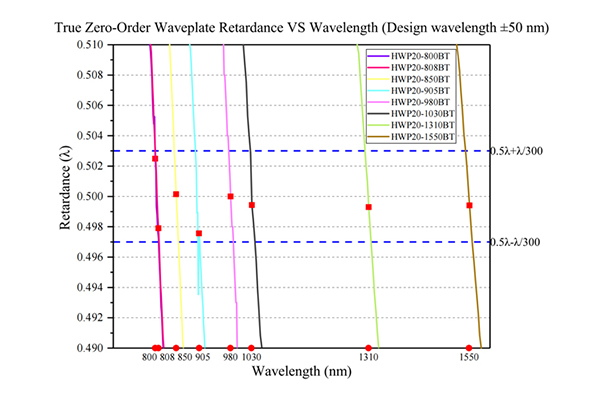

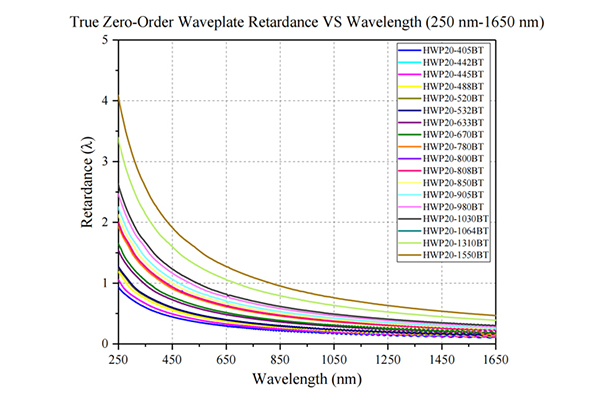

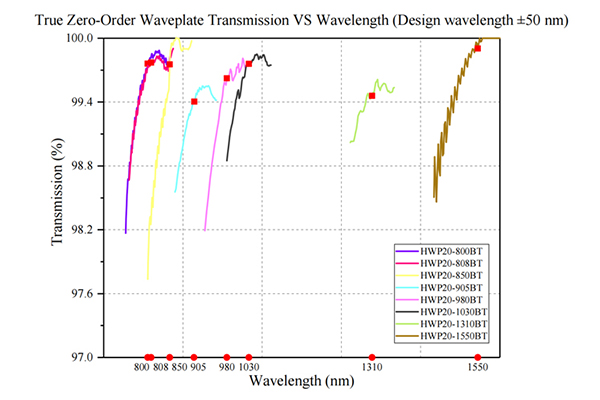

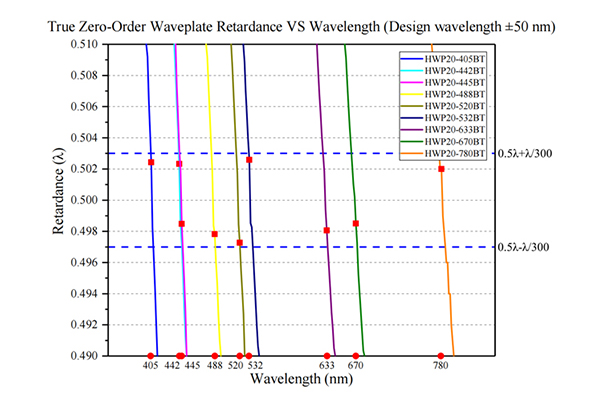

График:

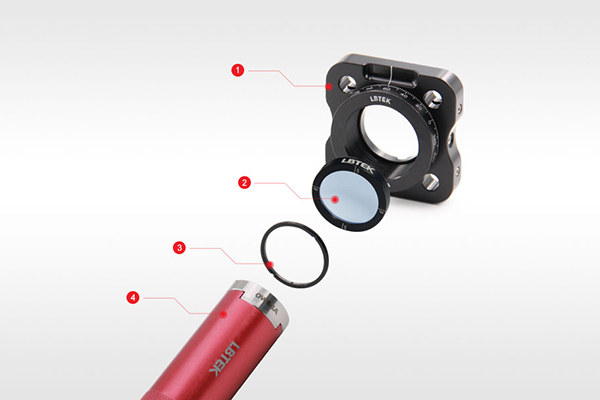

Схема установки:

Чертежи:

Кварцевая полуволновая пластина с нулевым порядком
