Жидкокристаллическая ахроматическая волновая пластина

• Жидкокристаллический полимер/материал окна N-BK7, 3 слоя подложки + 3 слоя пленки LCP, с механической оболочкой

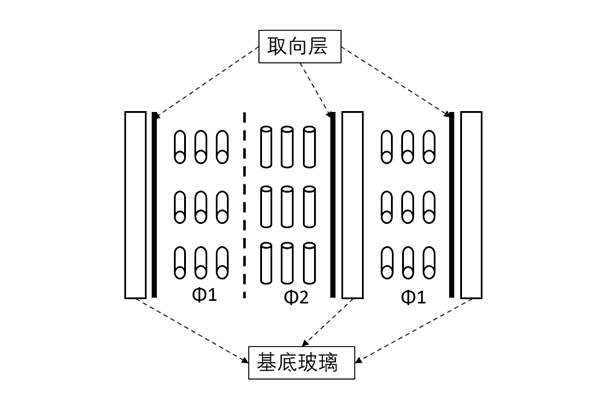

• Ориентация быстрой оси молекул жидких кристаллов однослойной пленки LCP согласуется, а трехслойная пленка LCP накладывается, чтобы сформировать общую ориентацию быстрой оси ахроматической волновой пластины
• Может использоваться для преобразования состояния поляризации света любой длины волны в определенном диапазоне
• Широкий спектр применения, большой угол падения, поддержка большой апертуры
• Рабочая длина волны: 400~700 нм, 600~800 нм, 700~1100 нм опционально, замедление: λ/4, λ/2 опционально
• Поддержка гибкой настройки спецификаций параметров и т.д.

      Жидкокристаллическая ахроматическая волновая пластина LBTEK (ахроматическая волновая пластина, AWP) использует стеклянную подложку N-BK7 и материал жидкокристаллического полимера (жидкокристаллические полимеры, LCP). Она состоит из трех слоев жидкокристаллической истинной волновой пластины нулевого порядка, разработанной и объединенной в определенный угол. Ориентация быстрой оси молекул жидких кристаллов однослойной ЖК-пленки является последовательной, а трехслойная ЖК-пленка накладывается в соответствии с расчетным углом, чтобы сформировать общую ориентацию быстрой оси ахроматической волновой пластины. Фазовая задержка ахроматической полуволновой пластины (AHWP) в расчетном диапазоне составляет π, а фазовая задержка ахроматической четвертьволновой пластины (AQWP) составляет π/2. Жидкокристаллическая ахроматическая полуволновая пластина LBTEK часто используется для отклонения направления поляризации линейно поляризованного света, а жидкокристаллическая ахроматическая четвертьволновая пластина часто используется для преобразования линейно поляризованного света в циркулярно поляризованный свет. Жидкокристаллические ахроматические волновые пластины имеют приблизительно истинные характеристики нулевого порядка, поддерживают большие углы падения и менее чувствительны к изменениям длины волны и температуры. По сравнению с традиционными волновыми пластинами с одной длиной волны, он не ограничен конкретной рабочей длиной волны и может реализовать изменение состояния поляризации или направления поляризации поляризованного света в пределах полосы; по сравнению с традиционными ахроматическими волновыми пластинами, его диапазоном длин волн, размером и формой подложки. могут быть настроены изменения, поддержка производства сверхбольшого диаметра и другие функции, которые могут более легко удовлетворить потребности пользователей. Стандартные жидкокристаллические ахроматические волновые пластины доступны в расчетном диапазоне длин волн 400-700 нм, 600-800 нм и 700-1100 нм, а замедление доступно в λ/2 и λ/4. Он устанавливается в стандартный объектив SM1. На поверхности рукава выгравирована модель продукта, замедление, рабочая длина волны и линия идентификации быстрой оси волновой пластины, что удобно для клиентов, чтобы идентифицировать и использовать. В дополнение к стандартным продуктам, LBTEK также обеспечивает гибкую настройку параметров и спецификаций. Для конкретных требований настройки, пожалуйста, свяжитесь со службой технической поддержки.

Общие параметры

Жидкокристаллическая ахроматическая полуволновая пластина.

• Жидкокристаллический полимер/окна N-BK7
• Прозрачная апертура: Ø 21,5 мм

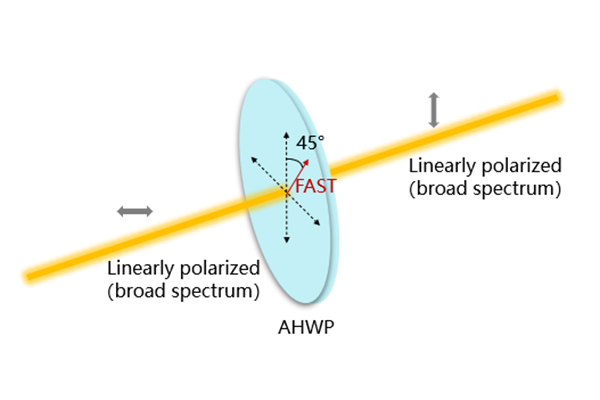

• Обычно используется для отклонения направления поляризации линейно поляризованного света.

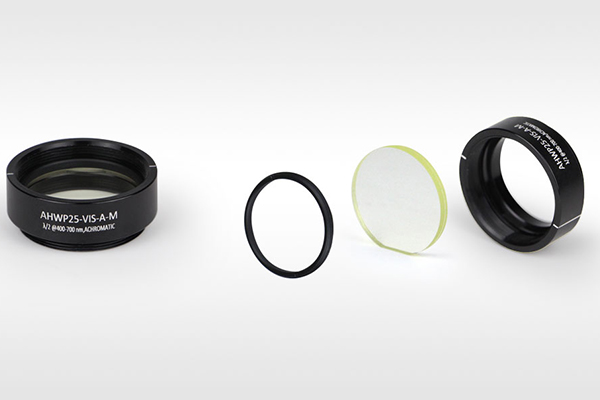

Жидкокристаллическая ахроматическая полуволновая пластина LBTEK часто используется для отклонения направления поляризации линейно поляризованного света в расчетном диапазоне. После того, как линейно поляризованный свет проходит через ахроматическую полуволновую пластину, результирующая оптическая разность хода составляет λ/2, а запаздывание по фазе равно π. Он устанавливается в стандартный тубус объектива SM1. На поверхности тубуса выгравированы такие параметры, как модель продукта, замедление, расчетная длина волны и направление быстрой оси, что пользователям удобно быстро идентифицировать и использовать.

Жидкокристаллическая ахроматическая полуволновая пластина, рабочая длина волны 400~700 нм, запаздывание λ/2, установлена ​​в стандартный тубус объектива SM1.

Жидкокристаллическая ахроматическая полуволновая пластина, рабочая длина волны 600~800 нм, запаздывание λ/2, установлена ​​в стандартный тубус объектива SM1.

Жидкокристаллическая ахроматическая полуволновая пластина, рабочая длина волны 700~1100 нм, запаздывание λ/2, установлена ​​в стандартный тубус линзы SM1.

Жидкокристаллическая ахроматическая четвертьволновая пластина.

• Жидкокристаллический полимер/окна N-BK7
• Прозрачная апертура: Ø 21,5 мм

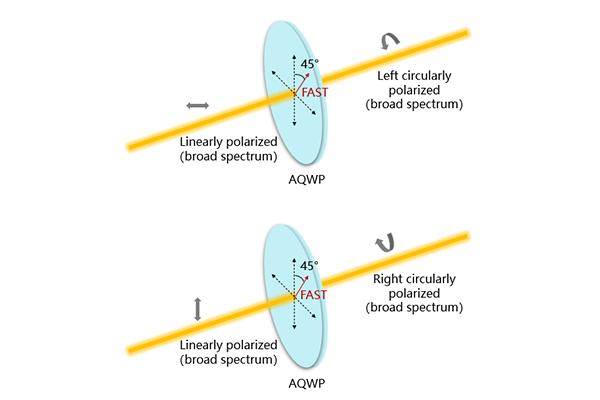

• Часто используется для преобразования света с линейной поляризацией в свет с круговой поляризацией.

Жидкокристаллическая ахроматическая четвертьволновая пластина LBTEK часто используется для преобразования линейно поляризованного света в пределах проектной полосы в свет с круговой поляризацией. После того, как линейно поляризованный свет проходит через ахроматическую четвертьволновую пластину, результирующая оптическая разность хода составляет λ / 4, фазовая задержка π/2. Он устанавливается в стандартный тубус объектива SM1. На поверхности тубуса выгравированы такие параметры, как модель продукта, замедление, расчетная длина волны и направление быстрой оси, что пользователям удобно быстро идентифицировать и использовать.

Жидкокристаллическая ахроматическая четвертьволновая пластина, рабочая длина волны 400~700 нм, запаздывание λ/4, установлена ​​в стандартный тубус объектива SM1.

Жидкокристаллическая ахроматическая четвертьволновая пластина, рабочая длина волны 600~800 нм, запаздывание λ/4, установлена ​​в стандартный тубус объектива SM1.

Жидкокристаллическая ахроматическая четвертьволновая пластина, рабочая длина волны 700~1100 нм, запаздывание λ/4, установлена ​​в стандартный тубус объектива SM1.

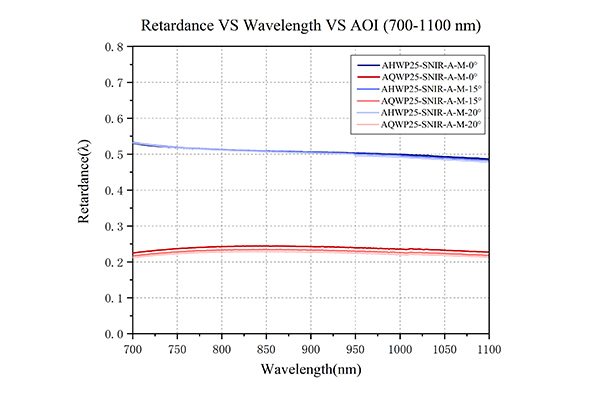

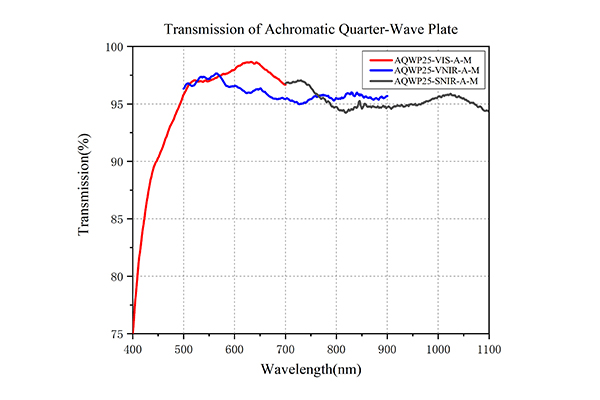

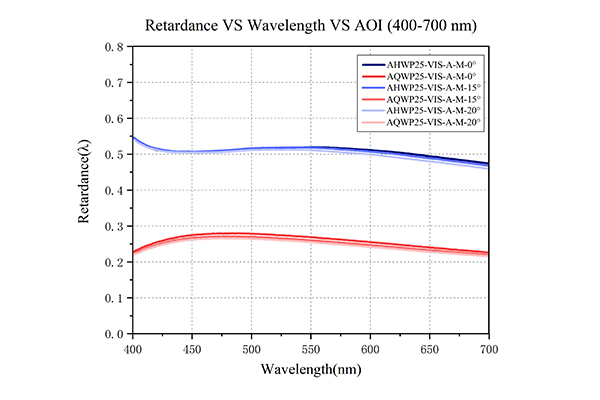

График:
