Зеркальная призма с полой крышей

Цена: 521.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Зеркала

Модель:

Описание

Две фаски покрыты серебром с защитным покрытием
Доступно для отражения на 180°
Легко настраивается и менее подвержен помехам луча

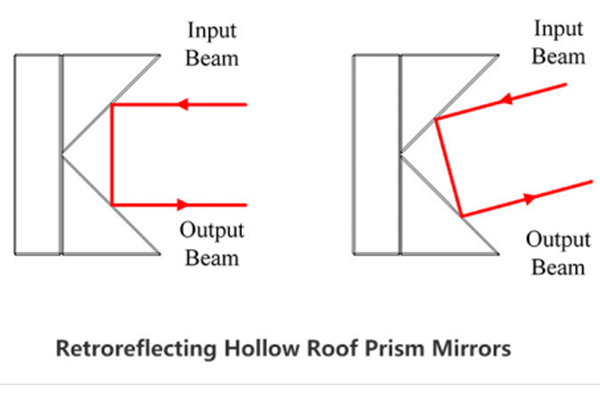

Зеркало с полой призмой LBTEK состоит из двух прямоугольных призм и прямоугольной подложки, каждая из которых изготовлена из Борофлоат. Материалы Борофлоат обладают чрезвычайно высокой плоскостностью поверхности и хорошими оптическими свойствами, отличным светопропусканием и очень низкой интенсивностью флуоресценции во всем спектральном диапазоне. При этом наклонная поверхность прямоугольной призмы покрыта серебряной пленкой с металлическим защитным слоем, обладающим высокой отражательной способностью как в видимом, так и в ближнем инфракрасном диапазоне длин волн. Наклонные поверхности двух призм расположены напротив друг друга, а двугранный угол равен 90º±10 угловых секунд. Отражатель призмы с полой крышей может отражать свет, падающий на гипотенузу призмы снаружи. Отличие от плоского отражателя заключается в том, что отраженный свет все еще параллелен падающему свету, что позволяет избежать влияния интерференции луча и является более точным чем регулировка двух отражателей вручную. В дополнение к стандартным призматическим зеркалам с полой крышей LBTEK также предоставляет различные индивидуальные услуги, включая индивидуальные специальные размеры, отражающие пленки и другие индикаторы. Для конкретных требований к настройке, пожалуйста, свяжитесь со службой технической поддержки LBTEK.

Общие параметры

базовый материал Борофлоат	Рабочая длина волны 450 нм-20,0 мкм
Отражательная способность Ravg>96%	Чистая апертура > 90% СА
Поверхностный параллелизм <3 угловых минут	Угол скоса 90° ± 10 угловых секунд
Допуск по толщине ±0,25 мм	Размерный допуск +0,0/-0,1 мм

Зеркало призмы с полой крышей.

Базовый размер（L×W）: 10x10 мм, 12,7x12,7 мм, 25,4x25,4 мм
Серебряная пленка: 450 нм-20,0 мкм
Обычно используется для отражения на 180°

LBTEK предлагает полые призматические зеркала с серебряным напылением и углом 90° между двумя скосами. Когда падающий свет падает перпендикулярно нижней поверхности, может быть достигнуто отражение на 180°. В дополнение к стандартным призматическим зеркалам с полой крышей LBTEK также предоставляет индивидуальные услуги для других пленочных систем и других размеров. В случае особых потребностей в настройке, пожалуйста, свяжитесь со службой технической поддержки LBTEK.

Зеркало с полой крышей, Борофлоат, размеры （L×W×H）10,0 мм × 10,0 мм × 8,0 мм, серебряное покрытие 450 нм – 20,0 мкм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

>90% СА

Допуск по толщине

±0,25 мм

Рабочая длина волны

450 нм-20,0 мкм

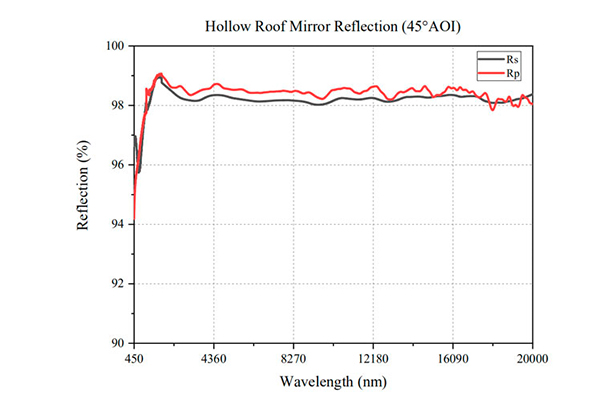

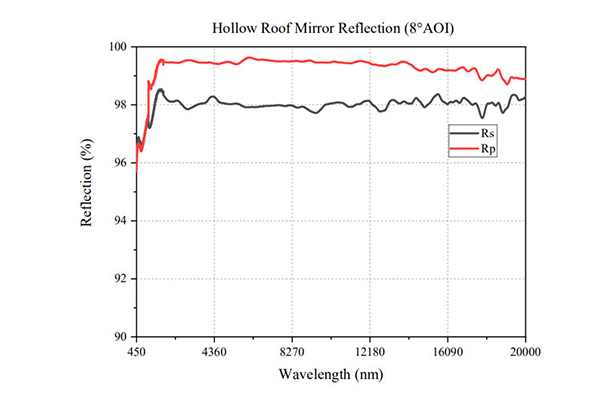

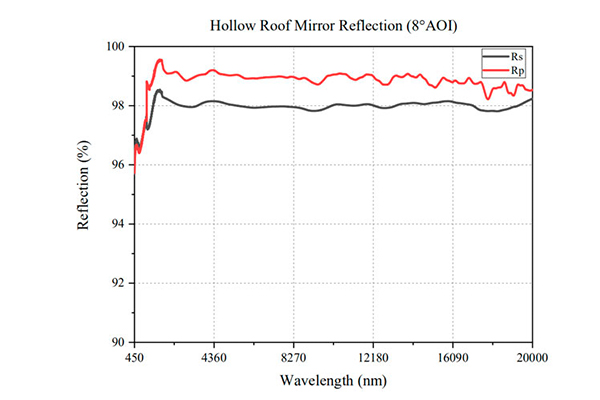

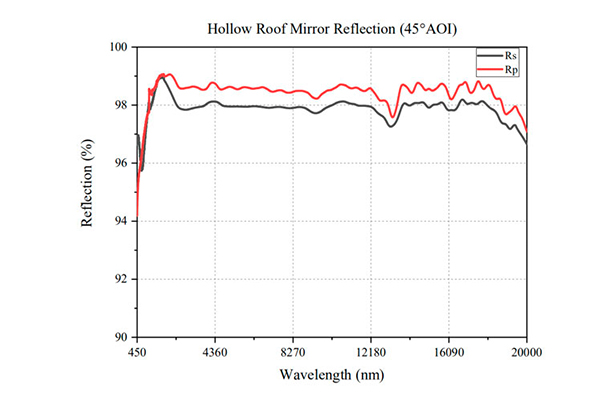

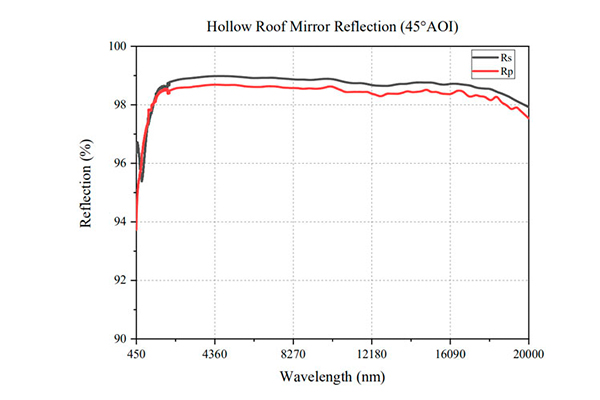

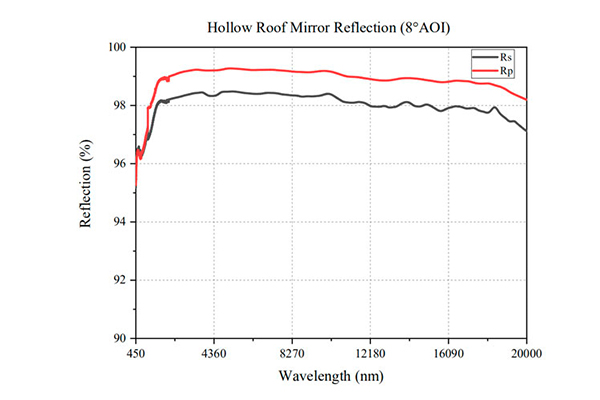

Отражательная способность

Ravg>96%^a @ 450 нм-2,0 мкм

Ravg>97,5%^a @ 2,0-20 мкм
