Сверхбыстрое зеркало

Цена: 313.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Зеркала

Модель:

Описание

Дисперсионная диэлектрическая пленка с низкой групповой задержкой, использующая процесс ионно-лучевого распыления (IBS)
Диапазон длин волн от 460 нм до 1700 нм
Низкий коэффициент теплового расширения и чрезвычайно высокая термостойкость
Подходит для мощных фемтосекундных импульсных лазеров и визуализации

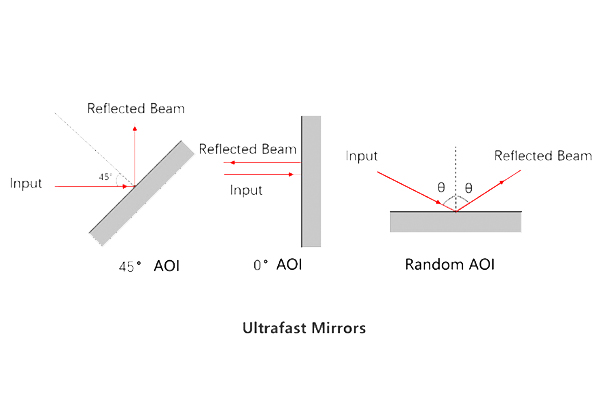

Для угла падения 45°

Материалом подложки сверхбыстрого зеркала LBTEK является плавленый кварц, а пленка с высоким коэффициентом отражения на его поверхности представляет собой диэлектрическую пленку с низкой дисперсией группового замедления, на которую нанесено ионно-лучевое напыление (IBS). В процессе ионно-лучевого распыления электрическое поле высокой энергии ускоряет ионный пучок к мишени, после чего ионы распыляются из мишени, высвобождая больше ионов и, в конечном итоге, нанося покрытие на вращающуюся подложку. Использование ионно-лучевого напыления покрытия позволяет достичь высокой повторяемости периодического покрытия и низкой погрешности толщины слоя покрытия, что обеспечивает соответствующий расчетный диапазон длин волн и низкую групповую дисперсию замедления. Плавленый кварц имеет более низкий коэффициент теплового расширения и чрезвычайно высокую термостойкость, что делает его особенно подходящим для мощных фемтосекундных импульсных лазеров и обработки изображений. Примечание: направление боковой выгравированной стрелки указывает на поверхность покрытия. Рабочие диапазоны длин волн сверхсветосильных зеркал LBTEK: 460-590 нм, 700-930 нм, 970-1150 нм и 1400-1700 нм, луч падает под углом 45°, коэффициент отражения достигает 99,5%.

Общие параметры

Рабочая длина волны 460-590 нм, 700-930 нм, 970-1150 нм и 1400-1700 нм	Материал оптического элемента Плавленый кварц
Диаметр 25,4 мм	Допуск диаметра +0,0/-0,1 мм
Толщина 6 мм	Допуск по толщине ±0,1 мм
Чистая апертура > 90% СА	Покрытие Диэлектрическая пленка с низкой групповой задержкой
Отражательная способность Rs, Rp＞99,5%@ Расчетная длина волны (AOI: 45°)	Чистота поверхности (царапины/ямки) 10/5
Поверхностный параллелизм <10 угловых секунд

Сверхбыстрое зеркало.

Диапазон длин волн от 460 нм до 1700 нм
Обычно используется для отклонения оптического пути
Подходит для мощных фемтосекундных импульсных лазеров и визуализации

Сверхбыстрые зеркала LBTEK часто используются для отклонения оптического пути. Плавленый кварц имеет более низкий коэффициент теплового расширения и чрезвычайно высокую термостойкость, поэтому сверхбыстрые зеркала особенно подходят для мощных фемтосекундных импульсных лазеров и полей визуализации. В то же время сверхбыстрое зеркало LBTEK встречает световой луч, падающий под углом 45°, а коэффициент отражения достигает 99,5% и более.

Сверхбыстрое зеркало, UVFS, диаметр 12,7 мм, рабочая длина волны 460-590 нм

Материал оптического элемента

Плавленый кварц

Диаметр

12,7 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

>90% СА

Толщина

6 мм

Допуск по толщине

±0,1 мм

Рабочая длина волны

460нм-590нм

Покрытие

Диэлектрическая пленка с низкой групповой задержкой

Отражательная способность

Rs, Rp＞99,5%@ Расчетная длина волны (AOI: 45°)

Чистота поверхности (царапины/ямки)

10/5

Плоскостность поверхности (при 633 нм)

λ/10

Поверхностный параллелизм

<10 угловых секунд

Порог повреждения

0,077 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Дисперсия групповой задержки

|GDDs|< 30 фс², |GDDp|< 30 фс²

Ультрасветоотражающее зеркало, UVFS, диаметр 12,7 мм, рабочая длина волны 700-930 нм

Материал оптического элемента

Плавленый кварц

Диаметр

12,7 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

>90% СА

Толщина

6 мм

Допуск по толщине

±0,1 мм

Рабочая длина волны

700нм-930нм

Покрытие

Диэлектрическая пленка с низкой групповой задержкой

Отражательная способность

Rs, Rp＞99,5%@ Расчетная длина волны (AOI: 45°)

Чистота поверхности (царапины/ямки)

10/5

Плоскостность поверхности (при 633 нм)

λ/10

Поверхностный параллелизм

<10 угловых секунд

Порог повреждения

0,35 Дж/см² при 980 нм, 190 фс, 100 Гц, Ø12,684 мкм (100 импульсов);

0,50 Дж/см² @1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Дисперсия групповой задержки

|GDDs|< 30 фс², |GDDp|< 30 фс²

Сверхбыстрое зеркало, UVFS, диаметр 12,7 мм, рабочая длина волны 970–1150 нм

Материал оптического элемента

Плавленый кварц

Диаметр

12,7 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

>90% СА

Толщина

6 мм

Допуск по толщине

±0,1 мм

Рабочая длина волны

970 нм-1150 нм

Покрытие

Диэлектрическая пленка с низкой групповой задержкой

Отражательная способность

Rs, Rp＞99,5%@ Расчетная длина волны (AOI: 45°)

Чистота поверхности (царапины/ямки)

10/5

Плоскостность поверхности (при 633 нм)

λ/10

Поверхностный параллелизм

<10 угловых секунд

Дисперсия групповой задержки

|GDDs|< 30 фс², |GDDp|< 30 фс²

Сверхбыстрое зеркало, UVFS, диаметр 25,4 мм, рабочая длина волны 460-590 нм

Материал оптического элемента

Плавленый кварц

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

>90% СА

Толщина

6 мм

Допуск по толщине

±0,1 мм

Рабочая длина волны

460нм-590нм

Покрытие

Диэлектрическая пленка с низкой групповой задержкой

Отражательная способность

Rs, Rp＞99,5%@ Расчетная длина волны (AOI: 45°)

Чистота поверхности (царапины/ямки)

10/5

Плоскостность поверхности (при 633 нм)

λ/10

Поверхностный параллелизм

<10 угловых секунд

Порог повреждения

0,077 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Дисперсия групповой задержки

|GDDs|< 30 фс², |GDDp|< 30 фс²

Сверхбыстрое зеркало, UVFS, диаметр 25,4 мм, рабочая длина волны 700-930 нм

Материал оптического элемента

Плавленый кварц

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

>90% СА

Толщина

6 мм

Допуск по толщине

±0,1 мм

Рабочая длина волны

700нм-930нм

Покрытие

Диэлектрическая пленка с низкой групповой задержкой

Отражательная способность

Rs, Rp＞99,5%@ Расчетная длина волны (AOI: 45°)

Чистота поверхности (царапины/ямки)

10/5

Плоскостность поверхности (при 633 нм)

λ/10

Поверхностный параллелизм

<10 угловых секунд

Порог повреждения

0,35 Дж/см² при 980 нм, 190 фс, 100 Гц, Ø12,684 мкм (100 импульсов);

0,50 Дж/см² @1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Дисперсия групповой задержки

|GDDs|< 30 фс², |GDDp|< 30 фс²

Ультрасветоотражающее зеркало, UVFS, диаметр 25,4 мм, рабочая длина волны 970-1150 нм

Материал оптического элемента

Плавленый кварц

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

>90% СА

Толщина

6 мм

Допуск по толщине

±0,1 мм

Рабочая длина волны

970 нм-1150 нм

Покрытие

Диэлектрическая пленка с низкой групповой задержкой

Отражательная способность

Rs, Rp＞99,5%@ Расчетная длина волны (AOI: 45°)

Чистота поверхности (царапины/ямки)

10/5

Плоскостность поверхности (при 633 нм)

λ/10

Поверхностный параллелизм

<10 угловых секунд

Дисперсия групповой задержки

|GDDs|< 30 фс², |GDDp|< 30 фс²

Сверхбыстрое зеркало, UVFS, диаметр 25,4 мм, рабочая длина волны 1400-1700 нм

Материал оптического элемента

Плавленый кварц

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

>90% СА

Толщина

6 мм

Допуск по толщине

±0,1 мм

Рабочая длина волны

1400 нм-1700 нм

Покрытие

Диэлектрическая пленка с низкой групповой задержкой

Отражательная способность

Rs, Rp＞99,5%@ Расчетная длина волны (AOI: 45°)

Чистота поверхности (царапины/ямки)

10/5

Плоскостность поверхности (при 633 нм)

λ/10

Поверхностный параллелизм

<10 угловых секунд

Дисперсия групповой задержки

|GDDs|< 30 фс², |GDDp|< 30 фс²

Сверхбыстрое зеркало, UVFS, диаметр 50,8 мм, рабочая длина волны 700–930 нм

Материал оптического элемента

Плавленый кварц

Диаметр

50,8 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

>90% СА

Толщина

12 мм

Допуск по толщине

±0,1 мм

Рабочая длина волны

700нм-930нм

Покрытие

Диэлектрическая пленка с низкой групповой задержкой

Отражательная способность

Rs, Rp＞99,5%@ Расчетная длина волны (AOI: 45°)

Чистота поверхности (царапины/ямки)

20/10

Плоскостность поверхности (при 633 нм)

λ/4

Поверхностный параллелизм

<3 угловых секунд

Порог повреждения

0,35 Дж/см² при 980 нм, 190 фс, 100 Гц, Ø12,684 мкм (100 импульсов);

0,50 Дж/см² @1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Дисперсия групповой задержки

|GDDs|< 30 фс², |GDDp|< 30 фс²

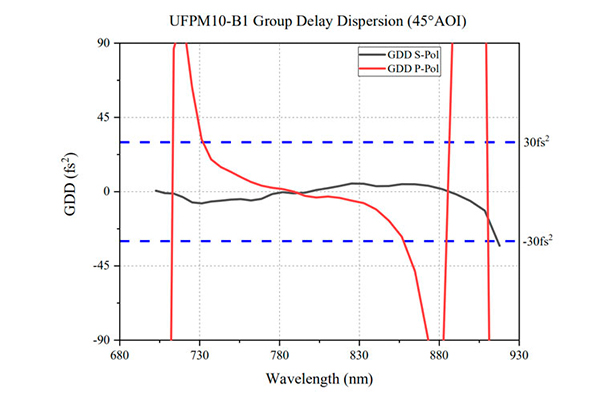

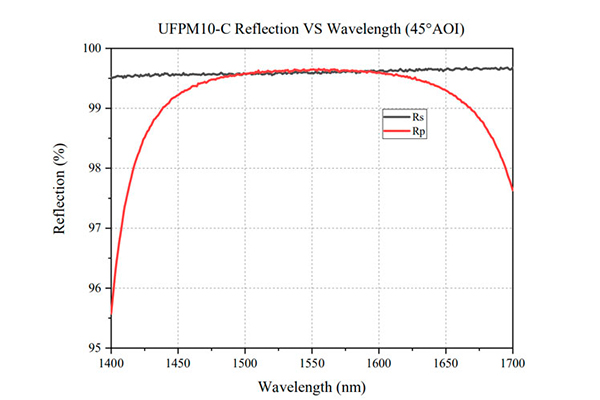

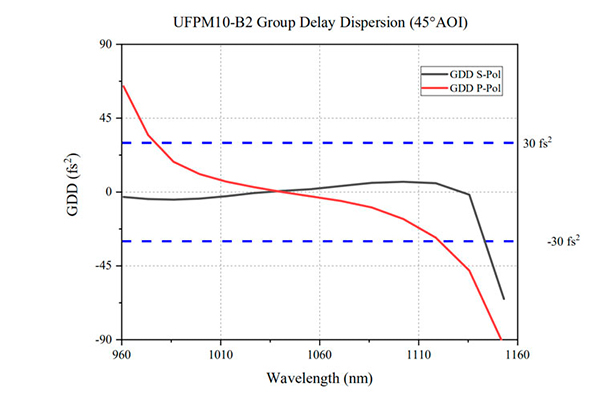

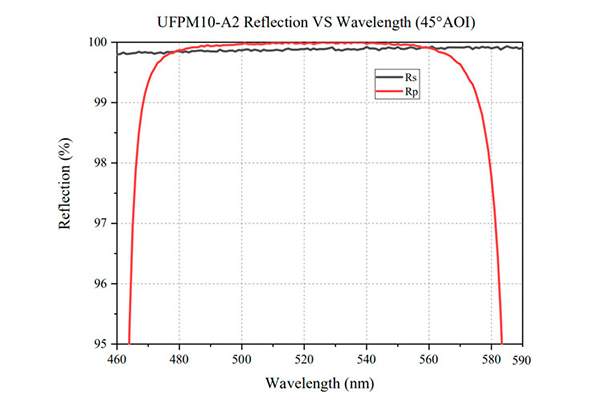

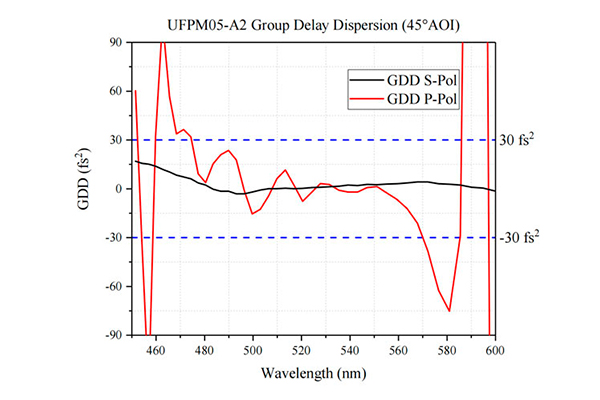

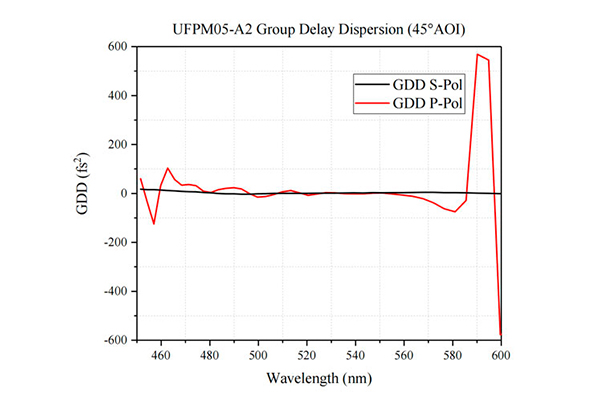

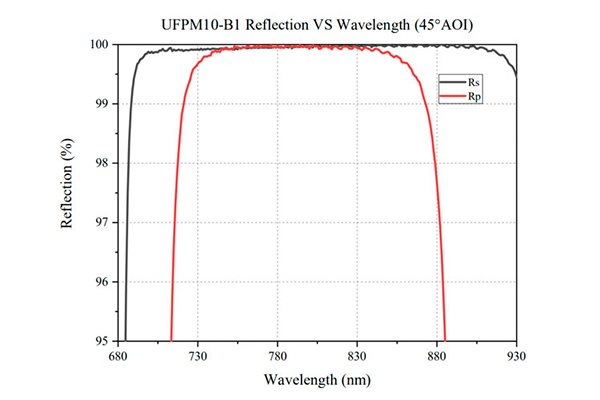

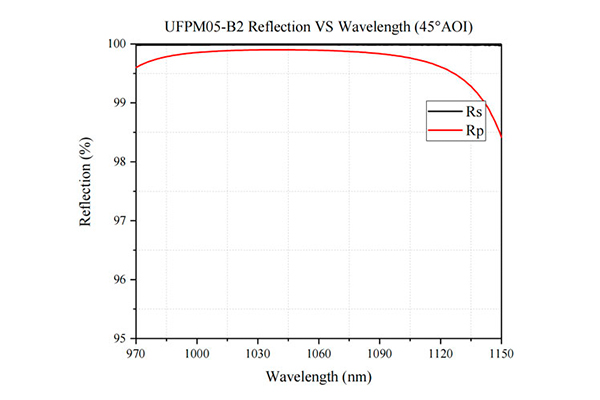

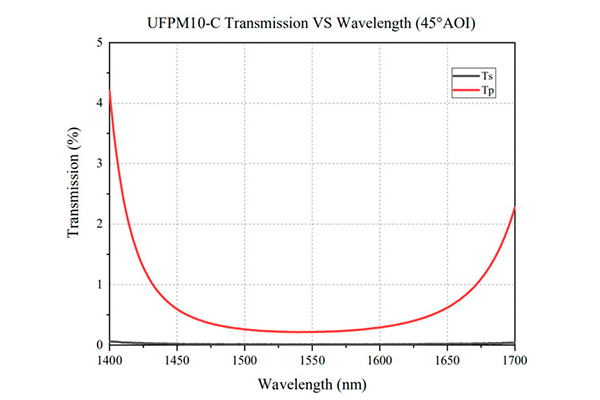

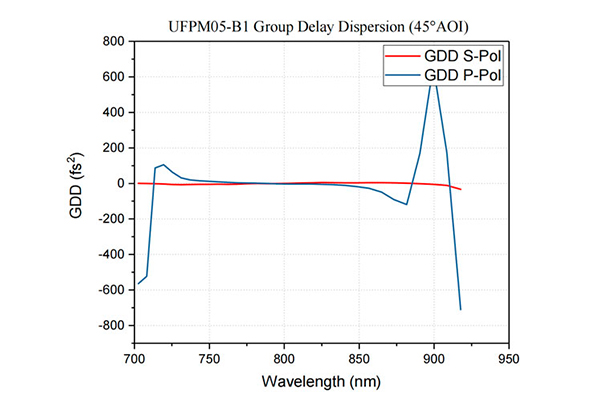

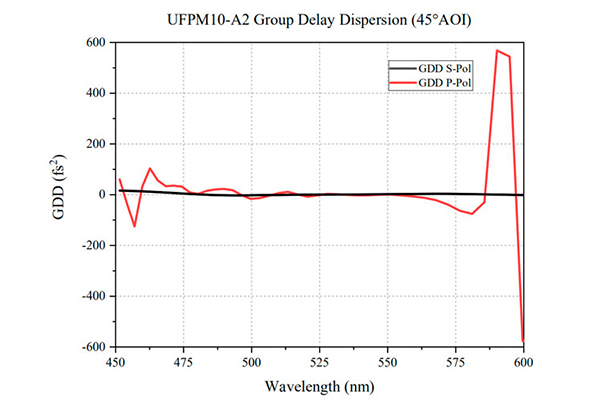

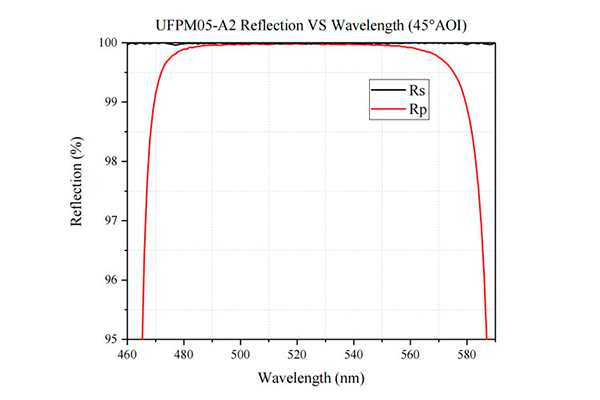

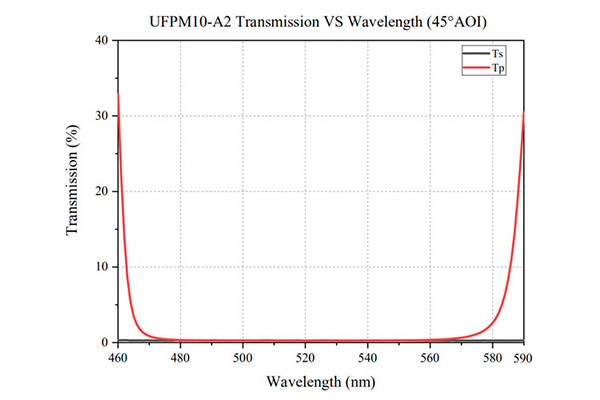

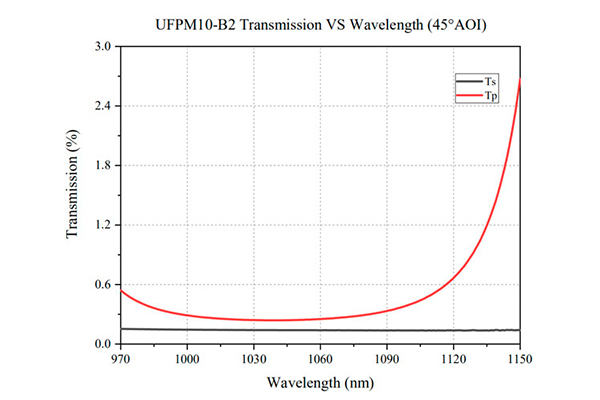

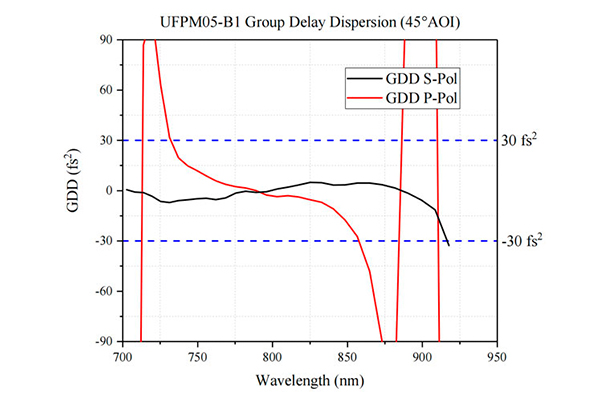

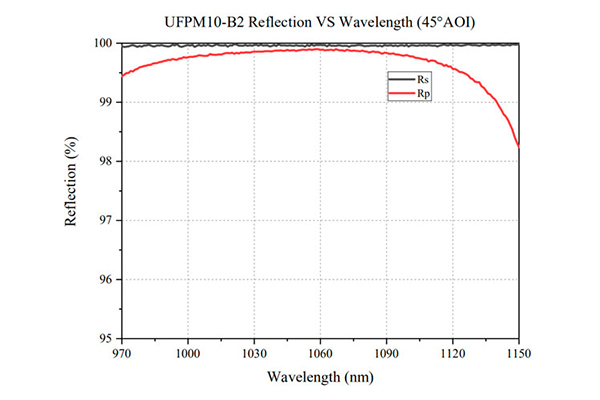

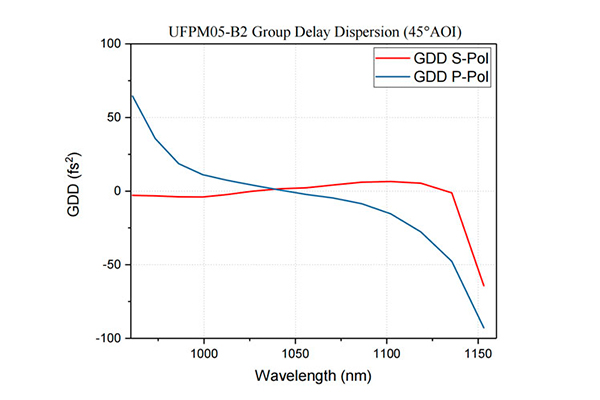

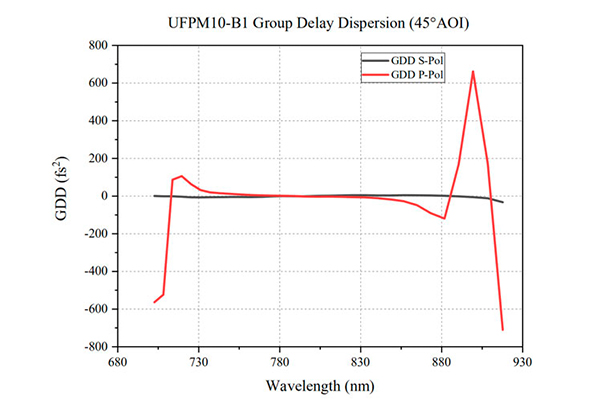

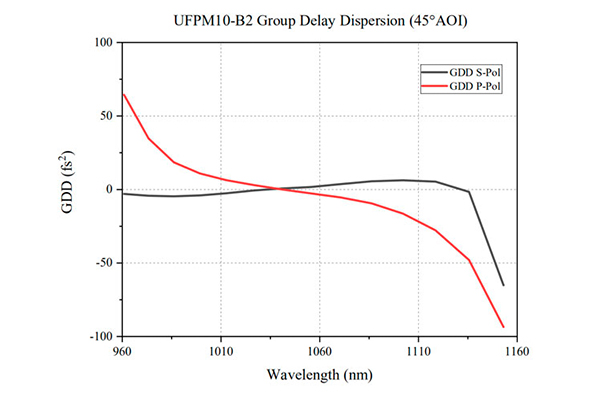

График:

Чертежи:

Сверхбыстрое зеркало
