Материал оптического элемента Плавленый кварц |
Диаметр 25,4 мм |
|
Допуск диаметра +0,0/-0,1 мм |
Чистая апертура >90% СА |
|
Толщина 6 мм |
Допуск по толщине ±0,25 мм |
|
Расчетная длина волны 532 нм |
Покрытие Светоотражающая пленка с высокой отражающей способностью |
|
Отражательная способность Rs, Rp＞99,99% при 532 нм |
Чистота поверхности (царапины/ямки) 20/10 |
|
Плоскостность поверхности (при 633 нм) λ/10 |
Поверхностный параллелизм <3 угловых минут |
|
Угол падения (AOI) 45° |
|
- Материал оптического элемента: УФ плавленый кварц
- Отражательная способность >99,99% (угол падения 45°)
- Назначение: отклонять световые лучи
Суперзеркало LBTEK изготавливается путем нанесения нескольких слоев диэлектрических отражающих пленок с чередующимся высоким и низким показателем преломления на подложку из плавленого кварца УФ. Увеличивая количество слоев пленки для улучшения отражательной способности, отражательная способность суперзеркала на расчетной длине волны может быть выше 99,99 %, подходит для оптических систем с высокими требованиями к отражательной способности. LBTEK предлагает суперзеркала с 5 длинами волн, включая 532 нм, 632,8 нм, 780 нм, 1064 нм, 1550 нм и т.д. Если у вас есть другие индивидуальные требования, обратитесь в службу технической поддержки LBTEK.
Общие параметры
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Толщина 6 мм |
Допуск диаметра +0,0/-0,1 мм |
|
Допуск по толщине ±0,25 мм |
Чистая апертура > 90% СА |
|
Чистота поверхности (царапины/ямки) 20/10 |
Плоскостность поверхности (при 633 нм) λ/10 |
|
Поверхностный параллелизм <3 угловых минут |
|
Суперзеркало.
- Расчетные длины волн: 532 нм, 632,8 нм, 780 нм, 1064 нм и 1550 нм опционально
- Обычно используется для отклонения оптического пути
- Отражательная способность >99,99% (угол падения 45°)
Суперзеркало LBTEK использует подложку из плавленого кварца с более низким коэффициентом теплового расширения и чрезвычайно высокой устойчивостью к тепловому удару, а матовая конструкция задней стороны может эффективно уменьшить воздействие отраженного сзади света на экспериментальную систему. LBTEK предлагает суперзеркала диаметром 25,4 мм и расчетными длинами волн 532 нм, 632,8 нм, 780 нм, 1064 нм и 1550 нм, рассчитанные на угол падения 45 °, пожалуйста, свяжитесь с LBTEK для других нестандартных размеров, длин волн или углов падения техническая поддержка.

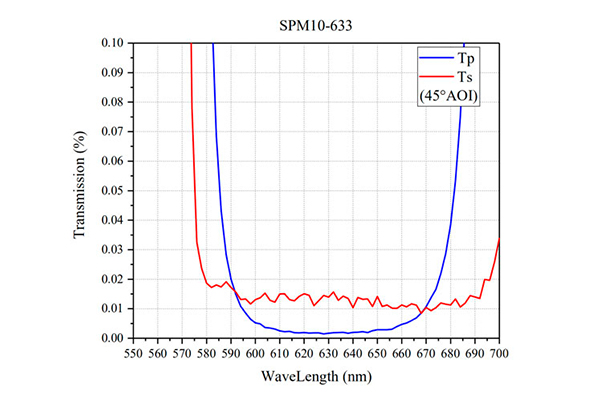

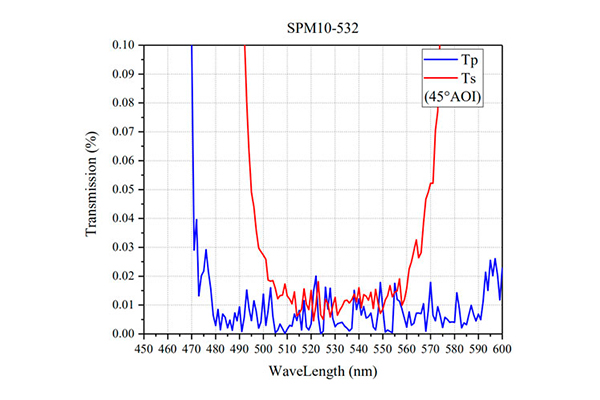

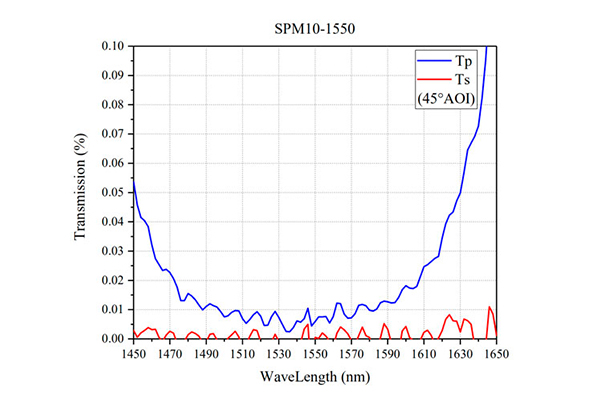

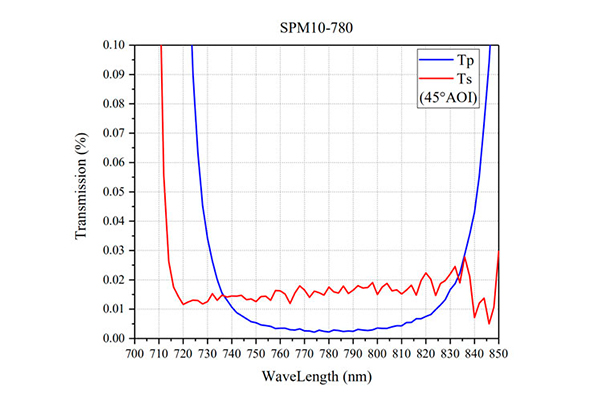

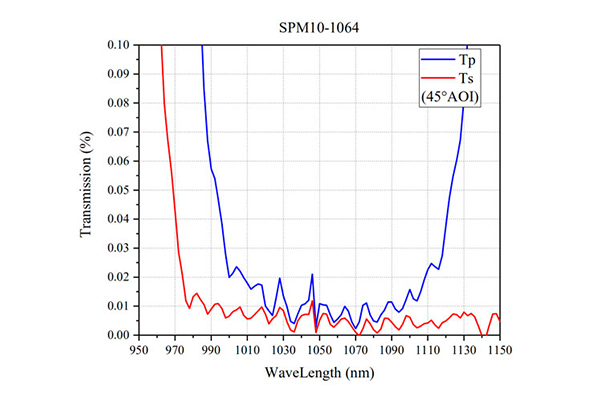

График:
