- Материал: алюминиевая основа
- Внеосевой угол: 90°, 45°
- Рабочая длина волны: 250 нм-450 нм, 450 нм-20,0 мкм, 800 нм-20,0 мкм опционально
- Применение: коллимация луча, фокусировка, отклонение

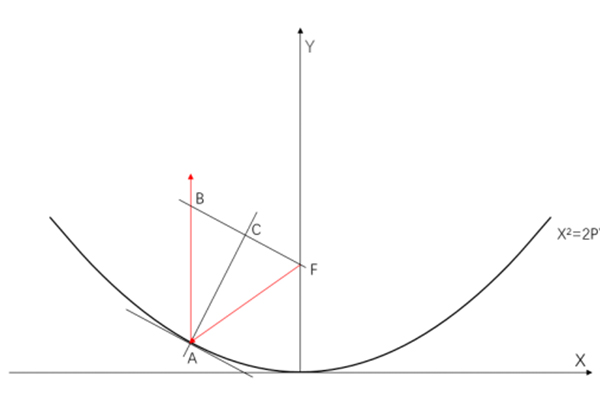

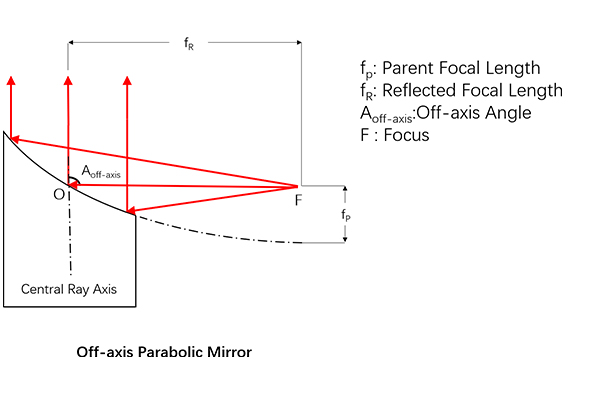

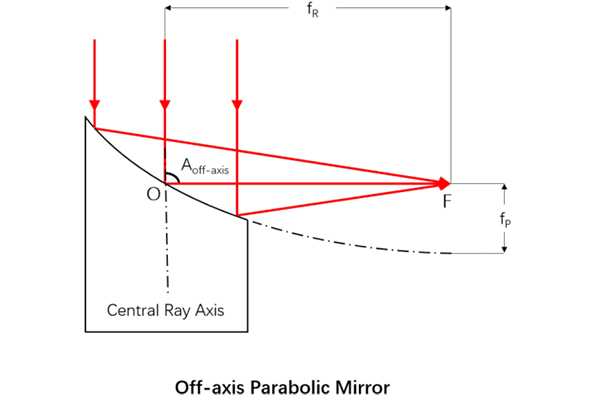

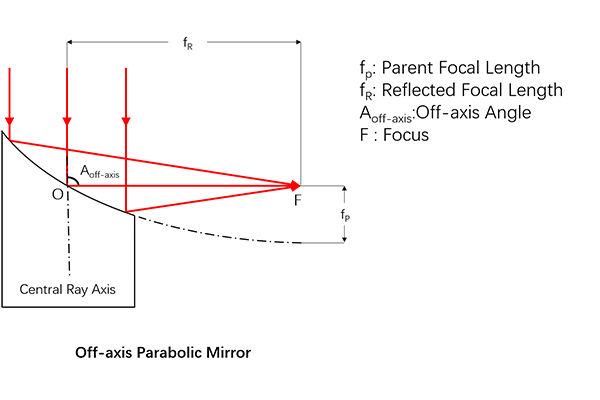

Внеосевые параболические зеркала представляют собой поверхностные зеркала, отражающая поверхность которых представляет собой усеченную часть исходного параболоида. Параллельные лучи или коллимированные точечные источники могут быть сфокусированы с помощью внеосевых параболических зеркал, внеосевая конструкция которых позволяет отделить точку фокусировки от оптического пути. По сравнению с линзами использование внеосевых параболических зеркал не приводит к сферической аберрации, хроматической аберрации, фазовой задержке и потерям на поглощение, что очень подходит для фемтосекундных импульсных лазеров. Поскольку металлическая пленка легко окисляется, обесцвечивается или отслаивается в среде с высокой влажностью, внеосевые параболические зеркала LBTEK с металлическим покрытием покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом. и избегайте металлической пленки. Окисление пленки влияет на оптические свойства. LBTEK предлагает три внеосевых параболических зеркала из металлической пленки: золотую пленку, серебряную пленку и алюминиевую пленку с УФ-излучением. Угол между сфокусированным лучом и коллимированным лучом называется внеосевым углом. LBTEK предлагает внеосевые параболические зеркала с внеосевыми углами 90° и 45°.Для других настроек обращайтесь в службу технической поддержки LBTEK.
Общие параметры
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр оптического элемента
12,7 мм, 25,4 мм
|
|
Чистая апертура
>90% СА
|
Покрытие
С защитной золотой пленкой, с защитной серебряной пленкой, с защитной алюминиевой пленкой с УФ-излучением
|
|
Внеосевой угол

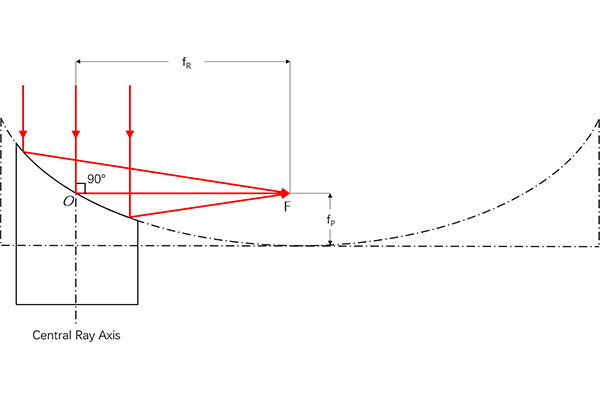

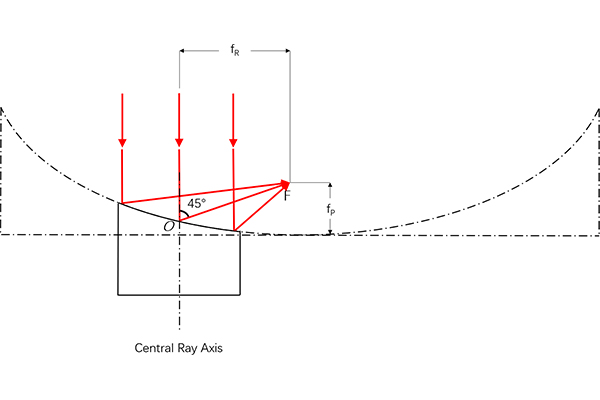

90°, 45°
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Шероховатость поверхности
< 100 Å
|
|
Внеосевое параболическое зеркало с защитным золотым покрытием, 800 нм-20,0 мкм
- Оптический материал: алюминиевая основа
- Рабочая длина волны: 800 нм-20,0 мкм
- Применение: коллимация луча, фокусировка, отклонение
- Внеосевой угол: 90°
LBTEK предлагает позолоченные внеосевые параболические зеркала с рабочими длинами волн от 800 нм до 20 мкм, которые могут фокусировать параллельные лучи или коллимированные точечные источники света без рассеивания, а их внеосевая конструкция позволяет отделить фокус от оптического пути. А позолоченное внеосевое параболическое зеркало не дает фазовой задержки и потерь на поглощение, что очень подходит для фемтосекундных импульсных лазеров. Поскольку золотая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности, позолоченные внеосевые параболические зеркала LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и избегайте золотой пленки. Окисление влияет на оптические свойства. В нижней части внеосевого параболического зеркала с золотым покрытием LBTEK есть три треугольно распределенных резьбовых монтажных отверстия и два отверстия для позиционирования, что удобно для клиентов в установке и использовании.
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 25,4 мм, диаметр 12,7 мм, с защитной золотой пленкой 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
18,8 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
25,4 мм
|
Параболическое фокусное расстояние
12,7 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 50,8 мм, диаметр 12,7 мм, с защитным золотым покрытием 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
18,8 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
50,8 мм
|
Параболическое фокусное расстояние
25,4 мм
|
Внеосевое параболическое зеркало 90°, отражающее фокусное расстояние 76,2 мм, диаметр 12,7 мм, с защитным золотым покрытием 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
18,8 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
76,2 мм
|
Параболическое фокусное расстояние
38,1 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 15,0 мм, диаметр 12,7 мм, с защитным золотым покрытием 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
20,0 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
15,0 мм
|
Параболическое фокусное расстояние
7,5 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 33,0 мм, диаметр 12,7 мм, с защитным золотым покрытием 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
20,0 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
33,0 мм
|
Параболическое фокусное расстояние
16,5 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 50,8 мм, золотое покрытие 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
50,8 мм
|
Параболическое фокусное расстояние
25,4 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 101,6 мм, диаметр 25,4 мм, с защитным золотым покрытием 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
101,6 мм
|
Параболическое фокусное расстояние
50,8 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 152,4 мм, диаметр 25,4 мм, с защитным золотым покрытием 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
152,4 мм
|
Параболическое фокусное расстояние
76,2 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 127,0 мм, золотое покрытие 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
127,0 мм
|
Параболическое фокусное расстояние
63,5 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 25,4 мм, золотое покрытие 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
25,4 мм
|
Параболическое фокусное расстояние
12,7 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 50,8 мм, золотое покрытие 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
76,2 мм
|
Параболическое фокусное расстояние
38,1 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 203,2 мм, золотое покрытие 800 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
800 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной золотой пленкой
|
Отражательная способность
Ravg >96%
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
203,2 мм
|
Параболическое фокусное расстояние
101,6 мм
|

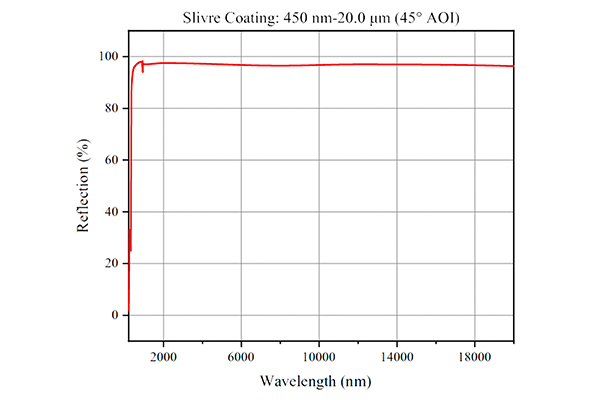

Внеосевое параболическое зеркало с защитным серебряным покрытием, 450 нм-20,0 мкм.
- Оптический материал: алюминиевая основа
- Рабочий диапазон: 450 нм-20,0 мкм
- Применение: коллимация луча, фокусировка, отклонение
- Внеосевой угол: 90°, 45°
LBTEK предлагает внеосевые параболические зеркала с серебряным покрытием с рабочими длинами волн от 450 нм до 20 мкм, которые могут фокусировать параллельные лучи или коллимированные точечные источники без дисперсии, а их внеосевая конструкция позволяет отделить точку фокусировки от оптического пути. А внеосевое параболическое зеркало с серебряным покрытием не создает фазовой задержки и потерь на поглощение, что очень подходит для фемтосекундных импульсных лазеров. Поскольку серебряная пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности, внеосевые параболические зеркала LBTEK с серебряным покрытием покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать серебряную пленку от прямого контакта с воздухом. и избегайте серебра. Окисление пленки влияет на оптические свойства. В нижней части внеосевого параболического зеркала с серебряным покрытием LBTEK расположены три треугольно распределенных резьбовых монтажных отверстия и два отверстия для позиционирования, что удобно для клиентов при установке и использовании.
Внеосевое параболическое зеркало, диаметр 12,7 мм, фокусное расстояние 25,4 мм, угол отражения 45°, с защитным серебряным покрытием
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
10,0 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
45°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
25,4 мм
|
Параболическое фокусное расстояние
21,68 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 25,4 мм, диаметр 12,7 мм, с защитным серебряным покрытием 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
18,8 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
25,4 мм
|
Параболическое фокусное расстояние
12,7 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 50,8 мм, диаметр 12,7 мм, с защитным серебряным покрытием 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
18,8 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
50,8 мм
|
Параболическое фокусное расстояние
25,4 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 76,2 мм, диаметр 12,7 мм, с защитным серебряным покрытием 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
18,8 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
76,2 мм
|
Параболическое фокусное расстояние
38,1 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 15,0 мм, диаметр 12,7 мм, с защитным серебряным покрытием 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
20,0 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
15,0 мм
|
Параболическое фокусное расстояние
7,5 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 33,0 мм, диаметр 12,7 мм, с защитным серебряным покрытием 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
12,7 мм
|
|
Чистая апертура
90% СА
|
Толщина
20,0 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
33,0 мм
|
Параболическое фокусное расстояние
16,5 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 50,8 мм, серебряное покрытие 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
50,8 мм
|
Параболическое фокусное расстояние
25,4 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 101,6 мм, диаметр 25,4 мм, с защитным серебряным покрытием 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
101,6 мм
|
Параболическое фокусное расстояние
50,8 мм
|
Внеосевое параболическое зеркало 90°, фокусное расстояние отражения 152,4 мм, диаметр 25,4 мм, с защитным серебряным покрытием 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
152,4 мм
|
Параболическое фокусное расстояние
76,2 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 25,4 мм, серебряное покрытие 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
25,4 мм
|
Параболическое фокусное расстояние
12,7 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 76,2 мм, серебряное покрытие 450 нм-20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
76,2 мм
|
Параболическое фокусное расстояние
38,1 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 203,2 мм, серебряное покрытие, 450 нм – 20,0 мкм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
С защитной серебряной пленкой
|
Отражательная способность
>97%, 450 нм - 2 мкм;
>96%, 2 мкм - 20 мкм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
203,2 мм
|
Параболическое фокусное расстояние
101,6 мм
|
Внеосевое параболическое зеркало с защищенным алюминиевым покрытием, усиленным УФ-излучением, 250–450 нм.
- Оптический материал: алюминиевая основа
- Рабочий диапазон: 250-450 нм
- Применение: коллимация луча, фокусировка, отклонение
- Внеосевой угол: 90°
LBTEK предлагает внеосевые параболические зеркала с алюминиевым покрытием и УФ-излучением с рабочими длинами волн от 250 до 450 нм, которые могут фокусировать параллельные лучи или коллимированные точечные источники света без рассеивания, а их внеосевая конструкция позволяет отделить фокус от оптического пути. А внеосевое параболическое зеркало, покрытое алюминиевой пленкой с УФ-излучением, не приводит к фазовой задержке и потерям на поглощение. В нижней части внеосевого параболического отражателя из алюминиевой пленки с УФ-излучением LBTEK расположены три треугольно распределенных резьбовых монтажных отверстия и два отверстия для позиционирования, что удобно для клиентов в установке и использовании.
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 25,4 мм, алюминий с УФ-излучением и защитным покрытием 250–450 нм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
250нм-450нм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
УФ-усиленная алюминиевая пленка с защитой
|
Отражательная способность
>90%, 250-450 нм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
25,4 мм
|
Параболическое фокусное расстояние
12,7 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 50,8 мм, алюминий с УФ-излучением и защитным покрытием 250–450 нм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
250нм-450нм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
УФ-усиленная алюминиевая пленка с защитой
|
Отражательная способность
>90%, 250-450 нм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
50,8 мм
|
Параболическое фокусное расстояние
25,4 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 76,2 мм, алюминий с УФ-покрытием и защитным покрытием 250–450 нм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
250нм-450нм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
УФ-усиленная алюминиевая пленка с защитой
|
Отражательная способность
>90%, 250-450 нм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
76,2 мм
|
Параболическое фокусное расстояние
38,1 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 101,6 мм, алюминиевая пленка с УФ-усилением и защитным покрытием 250–450 нм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
250нм-450нм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
УФ-усиленная алюминиевая пленка с защитой
|
Отражательная способность
>90%, 250-450 нм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
101,6 мм
|
Параболическое фокусное расстояние
50,8 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 152,4 мм, алюминий с УФ-покрытием и защитным покрытием 250–450 нм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
250нм-450нм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
УФ-усиленная алюминиевая пленка с защитой
|
Отражательная способность
>90%, 250-450 нм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
152,4 мм
|
Параболическое фокусное расстояние
76,2 мм
|
Внеосевое параболическое зеркало 90°, диаметр 25,4 мм, RFL = 203,2 мм, алюминий с УФ-покрытием и защитным покрытием 250–450 нм
|
Материал оптического элемента
Алюминиевая основа
|
Диаметр
25,4 мм
|
|
Чистая апертура
90% СА
|
Толщина
31,7 мм
|
|
Рабочая длина волны
250нм-450нм
|
Допуск на фокусное расстояние
±1%
|
|
Покрытие
УФ-усиленная алюминиевая пленка с защитой
|
Отражательная способность
>90%, 250-450 нм
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность поверхности (при 633 нм)
λ/4
|
|
Внеосевой угол
90°
|
Шероховатость поверхности
<100Å
|
|
Отражающее фокусное расстояние
203,2 мм
|
Параболическое фокусное расстояние
101,6 мм
|
График:

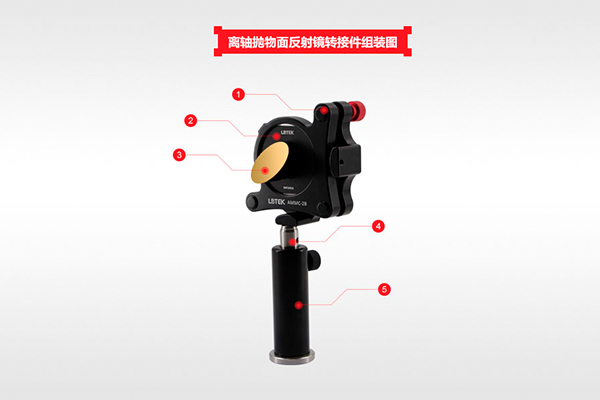

Схема установки:
Чертежи:
