Зеркало лазерной линии

Цена: 327.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Зеркала

Модель:

Описание

Диэлектрическая пленка Nd:YAG с использованием процессов электронно-лучевого испарения и ионного осаждения
Расчетные длины волн от основной (1064 нм) до четвертой гармоники
Лучшая однородность и более низкий коэффициент теплового расширения
Подходит для мощных лазеров и визуализации

Материал подложки лазерного линейного зеркала LBTEK представляет собой плавленый кварц, образованный ультрафиолетовым излучением, а пленка с высокой отражающей способностью на его поверхности представляет собой диэлектрическую пленку Nd:YAG, на которую нанесено электронно-лучевое напыление и ионно-стимулированное осаждение. По сравнению с материалом N-BK7, УФ-плавленый кварц имеет лучшую однородность и более низкий коэффициент теплового расширения, что делает его особенно подходящим для применения в диапазоне длин волн от ультрафиолетового до ближнего инфракрасного, мощных лазеров и обработки изображений. Рабочие длины волн лазерных линейных зеркал LBTEK составляют 266 нм, 355 нм, 532 нм и 1064 нм, угол падения делится на 0-45° или 45°, а коэффициент отражения достигает 97%.

Общие параметры

Расчетная длина волны 266 нм, 355 нм, 532 нм и 1064 нм опционально	Материал оптического элемента УФ плавленый кремнезем
Диаметр 25,4 мм	Допуск диаметра +0,0/-0,1 мм
Допуск по толщине ±0,25 мм	Покрытие Линейный отражатель высокоэнергетического лазера

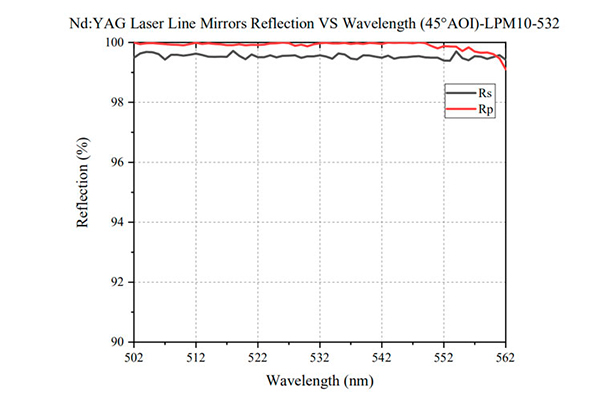

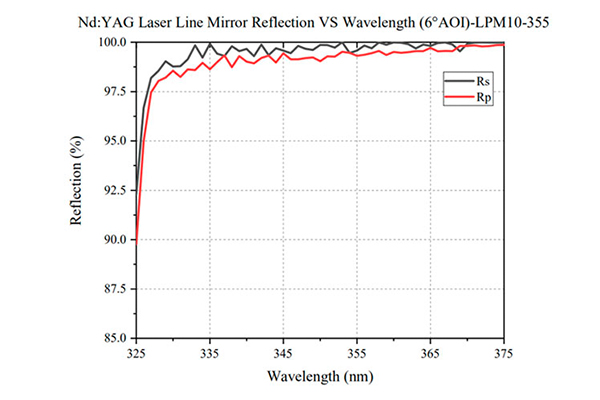

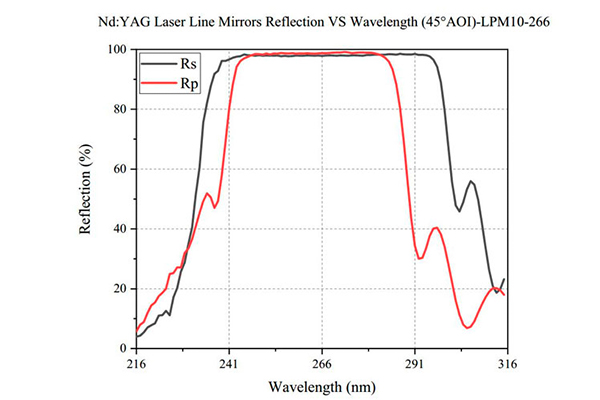

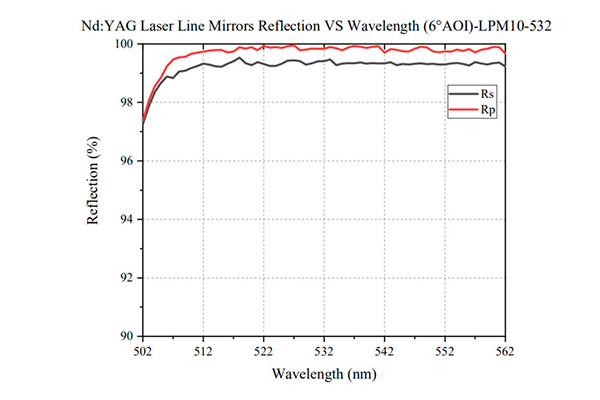

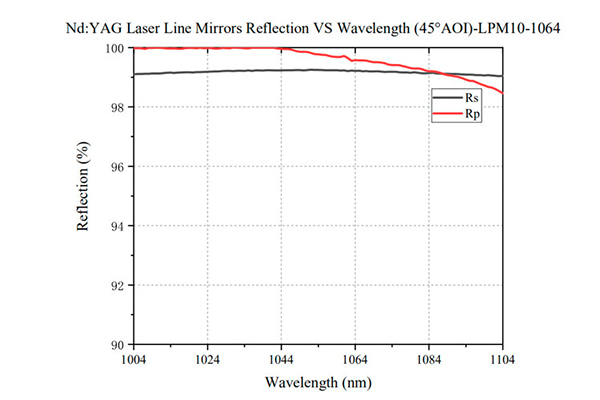

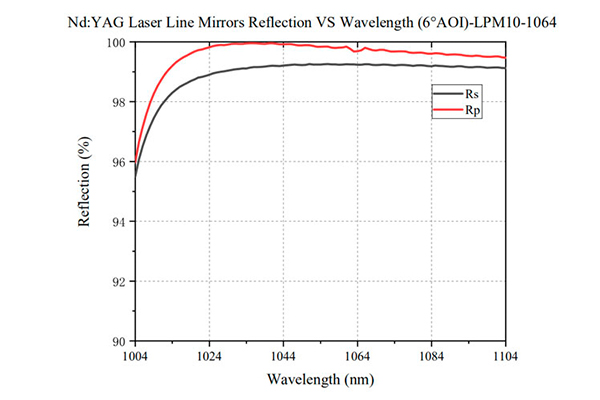

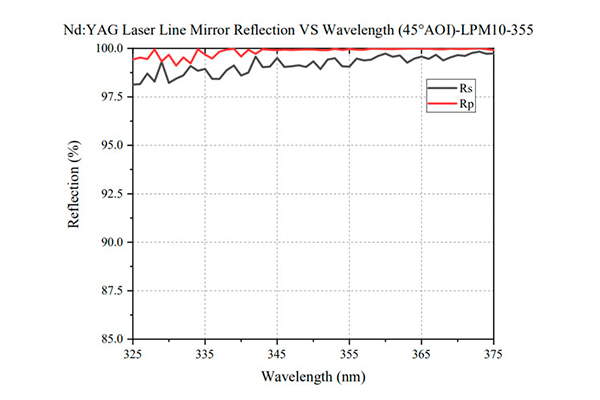

Отражательная способность Rs, Rp > 99% при 355 нм, 532 нм, 1064 нм, Rs, Rp > 97% при 266 нм	Чистота поверхности (царапины/ямки) 10/5
Поверхностный параллелизм <3 угловых минут

Зеркало лазерной линии.

Расчетные длины волн: 266 нм, 355 нм, 532 нм и 1064 нм опционально
Обычно используется для отклонения оптического пути
Подходит для мощных лазеров и визуализации

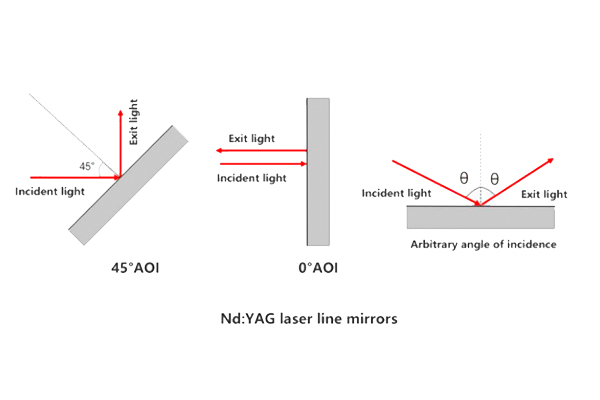

Лазерные линейные зеркала LBTEK часто используются для отклонения оптического пути, а УФ-плавленый кварц имеет лучшую однородность и более низкий коэффициент теплового расширения, поэтому лазерные линейные зеркала подходят для мощных лазеров и полей визуализации. В то же время линейный рефлектор LBTEK встречает световой луч, падающий под углом 0-45° или 45°, а коэффициент отражения достигает 97%.

Лазерное линейное зеркало, UVFS, диаметр 25,4 мм, рабочая длина волны 266 нм

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,1 мм

Чистая апертура

> 80% СА

Толщина

6,35 мм

Допуск по толщине
