Материал оптического элемента Борофлоат 33 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,0/-0,1 мм |
Чистая апертура 90% СА |
|
Толщина 6,0 мм |
Допуск по толщине ±0,25 мм |
|
Рабочая длина волны 450 нм-20,0 мкм |
Покрытие Алюминиевая пленка (с защитным слоем из кремнезема) |
|
Отражательная способность Ravg>90%a @ 450 нм – 2,0 мкм Ravg>96%a @ 800 нм – 2,0 мкм |
Чистота поверхности (царапины/ямки) 20/10 |
|
Плоскостность поверхности (при 633 нм) λ/10 |
Поверхностный параллелизм <3 угловых минут (Задняя часть: мелкая шлифовка) |
|
Количество в упаковке 1 |
Порог повреждения 0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов) |
- Оптический материал: стекло Борофлоат
- Рабочая длина волны: 450 нм-20,0 мкм (алюминиевая пленка), Ravg > 90%
- Защитный слой из диоксида кремния
- Применение: отклонение оптического пути
Зеркала с металлическим покрытием очень подходят для отклонения светового пути источников света широкого спектра, которые имеют высокую отражательную способность в широком диапазоне спектра. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Зеркала с металлическим покрытием LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить подвергается воздействию окисления оптические характеристики. LBTEK предлагает три зеркала из металлической пленки: алюминированное, серебряное и золотое. Все наши зеркала тщательно обработаны, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные зеркальные изделия по разумным ценам. Для изготовления зеркал с металлическим покрытием на заказ обращайтесь в службу технической поддержки LBTEK.
Общие параметры
|
Материал оптического элемента Борофлоат-стекло |
Рабочая длина волны 450 нм-20,0 мкм |
|
Чистая апертура 90% СА |
Размерный допуск +0,0/-0,1 мм |
|
Отражательная способность Ravg>90% |
Плоскостность поверхности (при 633 нм) λ/10 |
|
Поверхностный параллелизм <3 угловых минут назад: тонкое шлифование |
Чистота поверхности (царапины/ямки) 20/10 |
Металлическое плоское зеркало, алюминиевое покрытие: 450 нм-20,0 мкм.
- Материал подложки: стекло Борофлоат
- Рабочая длина волны: 450 нм-20,0 мкм (алюминиевая пленка)
- Защитный слой из диоксида кремния
- Применение: отклонение оптического пути
LBTEK предлагает металлические алюминиевые плоские зеркала Ø12,7 мм, Ø25,4 мм, Ø50,8 мм. Зеркала с металлическим покрытием идеально подходят для отклонения светового пути источников света широкого спектра и обладают высокой отражательной способностью в широком диапазоне спектра. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Зеркала с металлическим покрытием LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить подвергается воздействию окисления оптические характеристики.

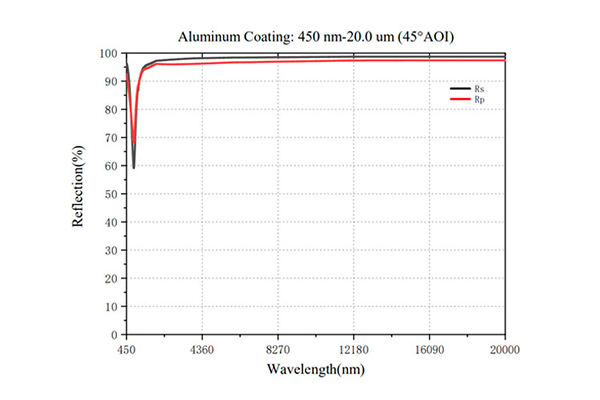

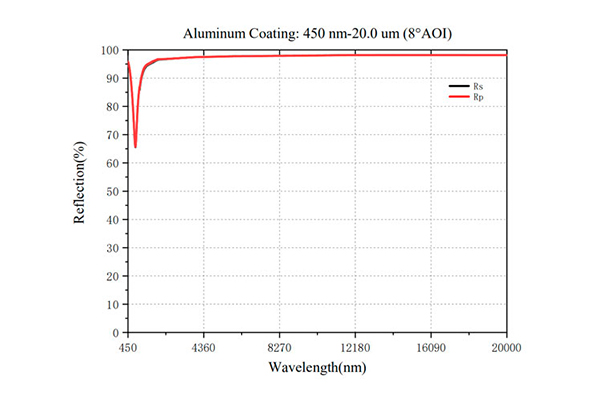

График:

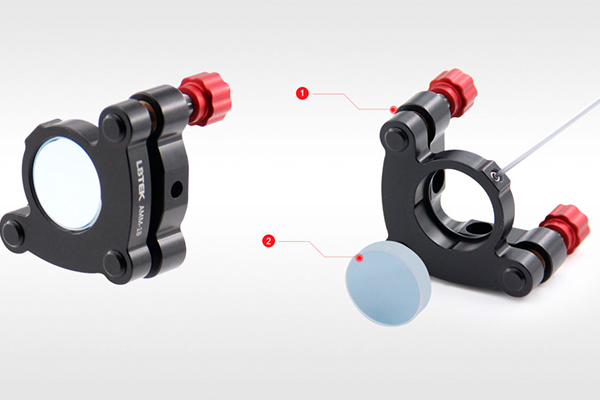

Схема установки:
Чертежи:
