- Оптический материал: стекло Борофлоат, H-K9L
- Защитный слой из диоксида кремния
- Применение: отклонение оптического пути
- Рабочая длина волны: 450 нм-20 мкм
Зеркала с металлическим покрытием очень подходят для отклонения светового пути источников света широкого спектра, которые имеют высокую отражательную способность в широком диапазоне спектра. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в среде с высокой влажностью. Посеребренные зеркала LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить металлическую пленку. от воздействия окисления оптические характеристики. LBTEK предлагает три зеркала из металлической пленки: алюминированное, серебряное и золотое. Все наши зеркала тщательно обработаны, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные зеркальные изделия по разумным ценам. Для изготовления зеркал с металлическим покрытием на заказ обращайтесь в службу технической поддержки LBTEK.
Общие параметры
|
Материал оптического элемента
Борофлоат-стекло, H-K9L
|
Рабочая длина волны
450 нм-20,0 мкм
|
|
Чистая апертура
90% СА
|
Размерный допуск
+0,0/-0,1 мм
|
|
Отражательная способность
Ravg>96%
|
Плоскостность поверхности (при 633 нм)
λ/10
|
|
Чистота поверхности (царапины/ямки)
20/10
|
Поверхностный параллелизм
<3 угловых минут
|
Металлическое плоское зеркало, серебряное покрытие: 450 нм-20,0 мкм, круглое.
- Материал подложки: стекло Борофлоат, H-K9L
- Защитный слой из диоксида кремния
- Применение: отклонение оптического пути
- Рабочая длина волны: 450 нм-20,0 мкм (серебряная пленка)
LBTEK предлагает металлические плоские зеркала с серебряным напылением Ø12,7 мм, Ø25,4 мм и Ø50,8 мм Зеркала с металлическим напылением идеально подходят для отклонения светового пути источников света широкого спектра с высокой отражательной способностью в широком спектре. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Зеркала с металлическим покрытием LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить подвергается воздействию окисления оптические характеристики.
Плоское зеркало с металлическим покрытием, N-BK7, диаметр 101,6 мм, серебряное покрытие 450 нм-20,0 мкм, с защитным слоем из диоксида кремния
|
Материал оптического элемента
N-BK7
|
Диаметр
101,6 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
12,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Плоскостность поверхности (при 633 нм)
λ
|
Поверхностный параллелизм
<3 угловых минут
|
|
Количество в упаковке
1
|
|
Плоское зеркало с металлическим покрытием, H-K9L, диаметр 50,8 мм, серебряное покрытие 450 нм-20,0 мкм, с защитным слоем из кремнезема
|
Материал оптического элемента
H-K9L
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
8,0 мм
|
Допуск по толщине
±0,10 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность поверхности (при 633 нм)
λ/4
|
Поверхностный параллелизм
<1 угловой минуты (полированная обратная сторона)
|
|
Количество в упаковке
1
|
|
Плоское зеркало с металлическим покрытием, Борофлоат, диаметр 12,7 мм, серебряное покрытие 450 нм-20,0 мкм, с покрытием из диоксида кремния
|
Материал оптического элемента
Борофлоат 33
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
3,1 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
20/10
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Поверхностный параллелизм
<3 угловых минут (Задняя часть: мелкая шлифовка)
|
|
Количество в упаковке
1
|
Порог повреждения
0,17 Дж/см2 при 1030 нм, 290 фс, 100 Гц, Ø20,116 мкм (100 импульсов)
|
Плоское зеркало с металлическим покрытием, Борофлоат, диаметр 12,7 мм, толщина 6,0 мм, серебряное покрытие 450 нм-20,0 мкм
|
Материал оптического элемента
Борофлоат 33
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,3 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Поверхностный параллелизм
<3 угловых минут (Задняя часть: мелкая шлифовка)
|
|
Количество в упаковке
1
|
Порог повреждения
0,17 Дж/см2 при 1030 нм, 290 фс, 100 Гц, Ø20,116 мкм (100 импульсов)
|
Плоское зеркало с металлическим покрытием, Борофлоат, диаметр 25,4 мм, с серебряным покрытием 450 нм - 20,0 мкм, с кремнеземным покрытием
|
Материал оптического элемента
Борофлоат 33
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
20/10
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Поверхностный параллелизм
<3 угловых минут (Задняя часть: мелкая шлифовка)
|
|
Количество в упаковке
1
|
Порог повреждения
0,17 Дж/см2 при 1030 нм, 290 фс, 100 Гц, Ø20,116 мкм (100 импульсов)
|
Зеркало с металлическим покрытием, Борофлоат, диаметр 25,4 мм, с серебряным покрытием 450 нм-20,0 мкм, защитное покрытие из кремнезема, упаковка из 10 шт
|
Материал оптического элемента
Борофлоат 33
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
20/10
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Поверхностный параллелизм
<3 угловых минут (Задняя часть: мелкая шлифовка)
|
|
Количество в упаковке
10
|
Порог повреждения
0,17 Дж/см2 при 1030 нм, 290 фс, 100 Гц, Ø20,116 мкм (100 импульсов)
|
Плоское зеркало с металлическим покрытием, Борофлоат, диаметр 25,4 мм, серебряное покрытие 450 нм-20,0 мкм, верхнее покрытие из кремнезема, глянцевая задняя сторона, угол клина 1-10′
|
Материал оптического элемента
Борофлоат 33
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
20/10
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Количество в упаковке
1
|
|
Угол клина
1-10′
|
|
Плоское зеркало с металлическим покрытием, Борофлоат, диаметр 50,8 мм, серебряное покрытие 450 нм-20,0 мкм, с покрытием из диоксида кремния
|
Материал оптического элемента
Борофлоат 33
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
12,7 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
20/10
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Поверхностный параллелизм
<3 угловых минут (Задняя часть: мелкая шлифовка)
|
|
Количество в упаковке
1
|
Порог повреждения
0,17 Дж/см2 при 1030 нм, 290 фс, 100 Гц, Ø20,116 мкм (100 импульсов)
|
Металлическое плоское зеркало, серебряное покрытие: 450 нм-20,0 мкм, квадратное.
- Материал подложки: стекло Борофлоат
- Рабочая длина волны: 450 нм-20,0 мкм (серебряная пленка)
- Защитный слой из диоксида кремния
- Применение: отклонение оптического пути
LBTEK предлагает металлические плоские зеркала квадратной формы с серебряным покрытием. Зеркала с металлическим покрытием очень подходят для отклонения светового пути источников света широкого спектра и обладают высокой отражательной способностью в широком диапазоне спектра. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Зеркала с металлическим покрытием LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить подвергается воздействию окисления оптические характеристики.
Плоское зеркало с металлическим покрытием, Борофлоат, квадратная сторона 12,7 мм, серебряное покрытие 450 нм-20,0 мкм, с защитным слоем из диоксида кремния
|
Материал оптического элемента
Борофлоат 33
|
Размер
12,7 мм × 12,7 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
3,1 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
20/10
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Поверхностный параллелизм
<3 угловых минут (Задняя часть: мелкая шлифовка)
|
|
Количество в упаковке
1
|
Порог повреждения
0,17 Дж/см2 при 1030 нм, 290 фс, 100 Гц, Ø20,116 мкм (100 импульсов)
|
Плоское зеркало с металлическим покрытием, Борофлоат, квадратная сторона 25,4 мм, с серебряным покрытием 450 нм-20,0 мкм, с покрытием из диоксида кремния
|
Материал оптического элемента
Борофлоат 33
|
Размер
25,4 мм × 25,4 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
20/10
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Поверхностный параллелизм
<3 угловых минут (Задняя часть: мелкая шлифовка)
|
|
Количество в упаковке
1
|
Порог повреждения
0,17 Дж/см2 при 1030 нм, 290 фс, 100 Гц, Ø20,116 мкм (100 импульсов)
|
Плоское зеркало с металлическим покрытием, серебряное покрытие: 450 нм-20,0 мкм, D-образная форма.
- Материал подложки: Борофлоат 33
- Защитный слой из диоксида кремния
- Применение: Разделение луча
LBTEK предлагает D-образные зеркала с серебряным напылением с высокой отражательной способностью в широком спектральном диапазоне, подходящие для выбора одного луча из двух близко расположенных лучей, плюс клиновидные кромки на обратной стороне прямой кромки зеркала, угол 45°, что удобен для расходящихся или сходящихся лучей для разделения. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Металлическое покрытие зеркала LBTEK покрыто защитной пленкой из диоксида кремния на его поверхности для изоляции. Металлическая пленка находится в прямой контакт с воздухом для предотвращения окисления металлической пленки и влияния на оптические свойства.
Плоское зеркало с металлическим покрытием, D-образная форма, диаметр 25,4 мм, серебряное покрытие 450 нм-20,0 мкм, D-образное зеркало с защитным слоем из диоксида кремния
|
Материал оптического элемента
Борофлоат 33
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450 нм-20,0 мкм
|
Покрытие
Серебряная пленка (с защитным слоем кремнезема)
|
|
Отражательная способность
Ravg>96%a @ 480 нм-2,0 мкм
Ravg>97,5%a @ 2,0-20 мкм
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Поверхностный параллелизм
<3 угловых минут (Задняя часть: мелкая шлифовка)
|
|
Количество в упаковке
1
|
Порог повреждения
0,17 Дж/см2 при 1030 нм, 290 фс, 100 Гц, Ø20,116 мкм (100 импульсов)
|

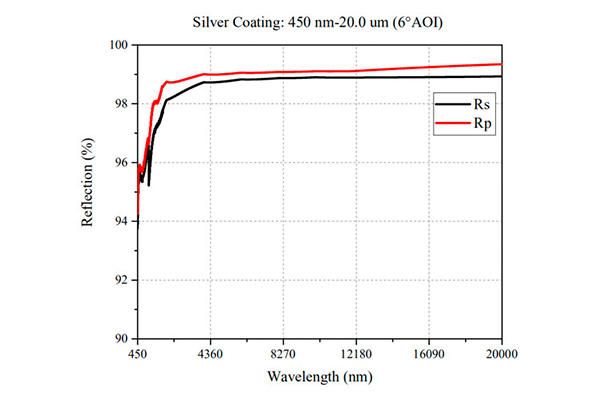

График:

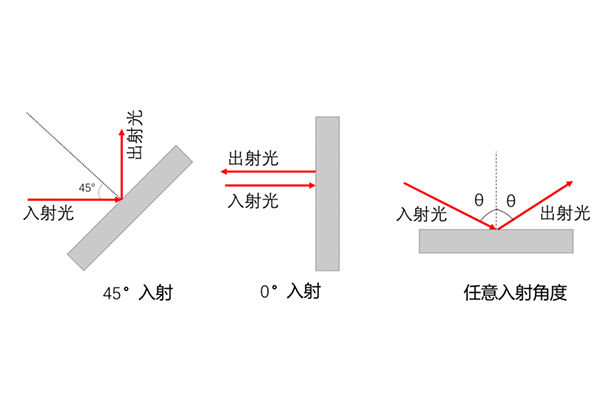

Схема установки:
Чертежи:
