- Оптический материал: UVFS
- Доступны версии со сквозными отверстиями и без них.
- Применение: конвергенция луча, коллимация, сбор и визуализация

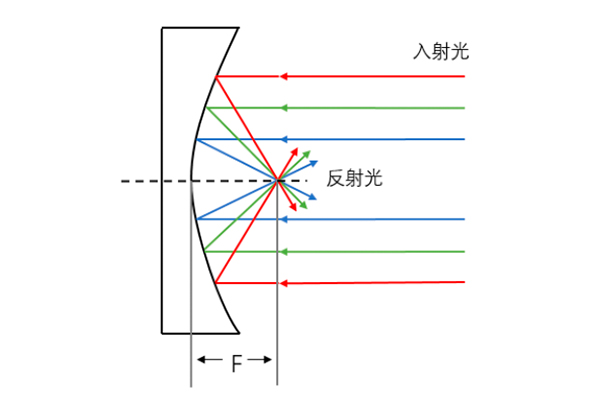

Вогнутые зеркала с металлическим покрытием очень подходят для схождения или коллимации луча, сбора луча и т. д. Источников света широкого спектра, и они обладают высокой отражательной способностью в широком диапазоне спектра. Луч света отражается от поверхности металлической пленки без хроматических аберраций. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Позолоченные зеркала LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить металлическую пленку. от окисления и воздействия на оптические характеристики. LBTEK предлагает позолоченные вогнутые зеркала без сквозных отверстий и с внеосевыми отверстиями. Все зеркала тщательно обрабатываются, а качество строго контролируется, чтобы гарантировать пользователям высококачественную зеркальную продукцию. Для других вогнутых зеркал из металлической пленки, изготовленных на заказ, обратитесь в службу технической поддержки LBTEK.
Общие параметры
|
Материал оптического элемента УФ плавленый кремнезем |
Чистая апертура 90% СА |
|
Рабочая длина волны 2,0 мкм-20,0 мкм |
Отражательная способность Ravg＞98% |
|
Чистота поверхности (царапины/ямки) 40/20 |
|
Вогнутые зеркала с металлическим покрытием, без апертуры
- Материал подложки: UVFS
- Рабочая длина волны: 2,0–20,0 мкм
- Защитный слой из диоксида кремния
- Конвергенция луча, коллимация, сбор и визуализация
Вогнутое зеркало с золотым покрытием, поставляемое LBTEK, использует золотую пленку, улучшенную в среднем инфракрасном диапазоне. По сравнению со стандартным зеркалом с золотым покрытием, это зеркало имеет более высокую отражательную способность в диапазоне от 2 мкм до 20 мкм, а средняя отражательная способность может достигать более 98%. Зеркало использует УФ-плавленый кварц в качестве основного материала, который обладает более высокой термостойкостью. Поверхность покрыта защитной пленкой из диоксида кремния, которая используется для изоляции металлической пленки от прямого контакта с воздухом и предотвращения окисления металлической пленки и влияния на оптические характеристики.
Вогнутое зеркало с металлическим покрытием, UVFS, диаметр 25,4 мм, фокусное расстояние 100,0 мм, золотое покрытие с усилением в среднем ИК-диапазоне 2–20 мкм, защитный слой из кремнезема, непористый
|
Материал оптического элемента UVFS |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,0/-0,1 мм |
Чистая апертура 90% СА |
|
Центральная толщина 6 мм |
Допуск по толщине ±0,25 мм |
|
Толщина края 6,4 мм |
Рабочая длина волны 2,0 мкм-20,0 мкм |
|
Фокусное расстояние 100 мм |
Допуск на фокусное расстояние ±1% |
|
Покрытие Золотая пленка с усилением в среднем ИК-диапазоне (с защитным слоем из диоксида кремния) |

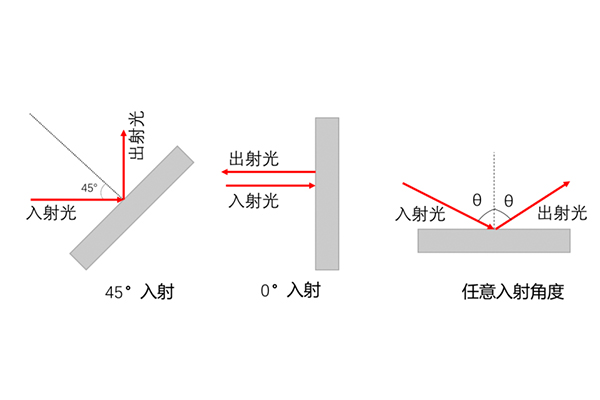

Отражательная способность Ravg>98%, Rabs>95%@0°-45° |
|
Чистота поверхности (царапины/ямки) 40/20 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 1 |
Порог повреждения 0,1 Дж/см2 при 1,064 мкм, 10 нс, 10 Гц, Ø1,06 мм 3 Дж/см2 при 10,6 мкм, 100 нс, 1 Гц, Ø1,29 мм |
Вогнутые зеркала с металлическим покрытием и внеосевыми отверстиями.
- Материал подложки: UVFS
- Рабочая длина волны: 2,0–20,0 мкм
- Защитный слой из диоксида кремния
- Конвергенция луча, коллимация, сбор и визуализация
LBTEK предлагает позолоченные вогнутые зеркала с внеосевыми отверстиями. Два позолоченных вогнутых зеркала с одинаковым фокусным расстоянием могут образовать полость. По крайней мере, одно из этих зеркал имеет сквозное отверстие (центральное отверстие или внеосевое отверстие), через которое свет входит и выходит через отверстие в вогнутом зеркале и многократно отражается внутри полости, прежде чем вернуться в точку входа, что может быть используется в качестве поглотителя газа Herriot. Сквозные зеркала LBTEK имеют апертуру Ø3,0 мм с фаской 60° на задней стороне. В вогнутых зеркалах LBTEK с золотым покрытием в качестве основного материала используется плавленый кварц с УФ-излучением, который обладает более высокой термостойкостью. Поверхность покрыта защитной пленкой из диоксида кремния, которая используется для изоляции металлической пленки от прямого контакта с воздухом и предотвращения окисления металлической пленки и влияния на оптические характеристики.
Вогнутое зеркало с металлическим покрытием, UVFS, диаметр 25,4 мм, фокусное расстояние 100,0 мм, усиленное золотое покрытие среднего ИК-диапазона 2–20 мкм, защитный слой из кремнезема, внеосевая апертура 3 мм
|
Материал оптического элемента UVFS |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,0/-0,1 мм |
Чистая апертура 90% СА |
|
Центральная толщина 6 мм |
Допуск по толщине ±0,25 мм |
|
Толщина края 6,4 мм |
Рабочая длина волны 2,0 мкм-20,0 мкм |
|
Фокусное расстояние 100 мм |
Допуск на фокусное расстояние ±1% |
|
Покрытие Золотая пленка с усилением в среднем ИК-диапазоне (с защитным слоем из диоксида кремния) |
Отражательная способность Ravg>98%, Rabs>95%@0°-45° |
|
Чистота поверхности (царапины/ямки) 40/20 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 1 |
Порог повреждения 0,1 Дж/см2 при 1,064 мкм, 10 нс, 10 Гц, Ø1,06 мм 3 Дж/см2 при 10,6 мкм, 100 нс, 1 Гц, Ø1,29 мм |
|
Внеосевое отверстие Ø3,0 мм (7,0 мм от центра) |
|
Чертежи:
