Вогнутое зеркало с металлическим покрытием, серебряное покрытие: 450 нм-20,0 мкм

Цена: 113.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Зеркала

Модель:

Описание

Оптический материал: стекло Борофлоат
Защитный слой из диоксида кремния
Рабочая длина волны: 450 нм-20 мкм
Конвергенция луча, коллимация, сбор и визуализация

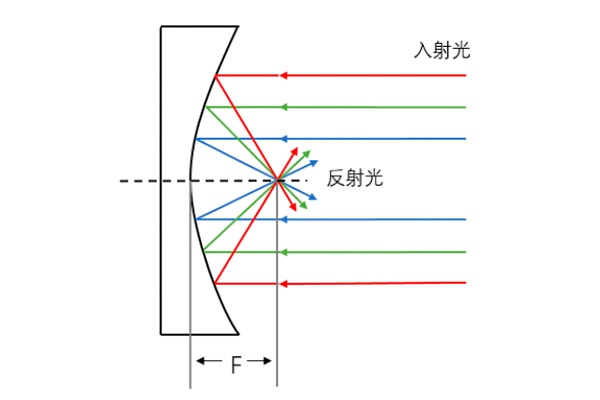

Вогнутые зеркала с металлическим покрытием очень подходят для схождения или коллимации лучей источников света широкого спектра, а также для сбора лучей, обладающих высокой отражательной способностью в широком диапазоне спектра. Луч света отражается от поверхности металлической пленки без хроматических аберраций. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в среде с высокой влажностью. Посеребренные зеркала LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить металлическую пленку. от воздействия окисления оптические характеристики. LBTEK предлагает три зеркала из металлической пленки: алюминированное, серебряное и золотое. Все наши зеркала тщательно обработаны, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам. Для заказа металлических зеркал на заказ обращайтесь в службу технической поддержки LBTEK.

Общие параметры

Материал оптического элемента Борофлоат-стекло	Допуск на диаметр +0,0/-0,15 мм
Чистая апертура 90% СА	Рабочая длина волны 450 нм-20,0 мкм
Отражательная способность Ravg>96%	Чистота поверхности (царапины/ямки) 40/20
Неровности поверхности λ/4 при 633 нм

Металлическое вогнутое зеркало, серебряное покрытие: 450 нм-20,0 мкм.

Материал подложки: стекло Борофлоат
Рабочая длина волны: 450 нм-20,0 мкм (серебряная пленка)
Защитный слой из диоксида кремния
Конвергенция луча, коллимация, сбор и визуализация

LBTEK предлагает металлические вогнутые зеркала с серебряным напылением диаметром 12,7 мм и 25,4 мм. Покрытые металлом вогнутые зеркала идеально подходят для схождения или коллимации лучей и сбора лучей от источников света широкого спектра. Луч света отражается от поверхности металлической пленки без хроматических аберраций. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в среде с высокой влажностью. Посеребренные зеркала LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить металлическую пленку. от воздействия окисления оптические характеристики.

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 12,7 мм, фокусное расстояние 12,5 мм, серебряное покрытие 450 нм-20,0 мкм, защитное покрытие из кремнезема

Материал оптического элемента

Борофлоат 33

Диаметр

12,7 мм

Допуск на диаметр

+0,0/-0,1 мм

Чистая апертура

80% СА

Центральная толщина

2,36 мм

Допуск по толщине

±0,25 мм

Толщина края

3,18 мм

Рабочая длина волны

450 нм-20,0 мкм

Фокусное расстояние

12,5 мм

Покрытие

Серебряная пленка (с защитным слоем кремнезема)

Отражательная способность

Ravg>96%^a @ 480 нм-2,0 мкм

Ravg>97,5%^a @ 2,0-20 мкм

Чистота поверхности (царапины/ямки)

40/20

Неровности поверхности

λ/4 при 633 нм

Количество в упаковке

Порог повреждения

0,50 Дж/см² @1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 12,7 мм, фокусное расстояние 100 мм, серебряное покрытие 450 нм-20,0 мкм, с силикагелем

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 12,7 мм, фокусное расстояние 25 мм, серебряное покрытие 450 нм-20,0 мкм, с кремнеземным покрытием

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 12,7 мм, фокусное расстояние 50,0 мм, серебряное покрытие 450 нм-20,0 мкм, защитное покрытие из кремнезема

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 12,7 мм, фокусное расстояние 250 мм, серебряное покрытие 450 нм-20,0 мкм, защитное покрытие из кремнезема

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 25,4 мм, фокусное расстояние 25 мм, серебряное покрытие 450 нм-20,0 мкм, защитное покрытие из кремнезема

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 25,4 мм, фокусное расстояние 50 мм, серебряное покрытие 450 нм-20,0 мкм, защитное покрытие из кремнезема

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 25,4 мм, фокусное расстояние 100,0 мм, серебряное покрытие 450 нм-20,0 мкм, с кремнеземным покрытием

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 25,4 мм, фокусное расстояние 250 мм, серебряное покрытие 450 нм-20,0 мкм, защитное покрытие из кремнезема

Вогнутое зеркало с металлическим покрытием, Борофлоат 33, диаметр 25,4 мм, фокусное расстояние 500 мм, серебряное покрытие 450 нм-20,0 мкм, с силикагелем

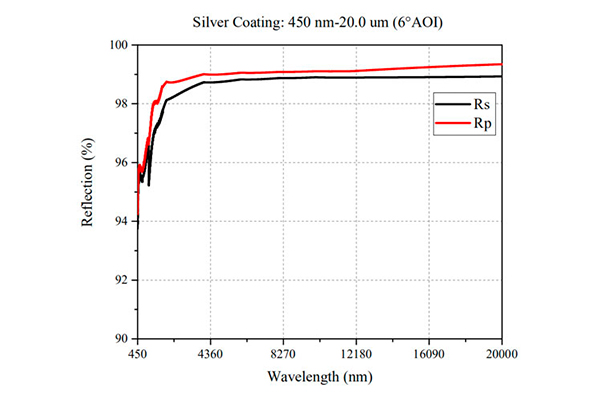

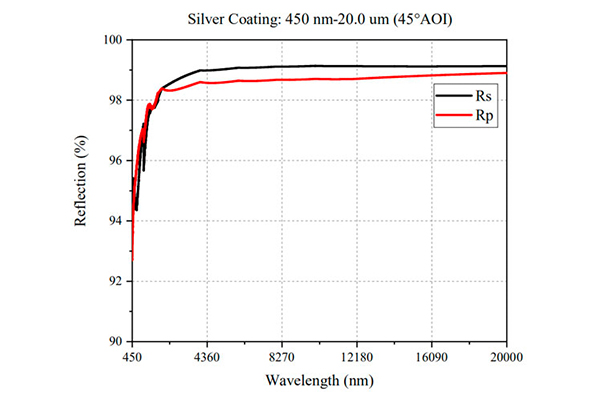

График:

Схема установки:

Чертежи:
