Материал оптического элемента N-BK7 |
Размер 5,0 мм×5,0 мм×5,0 мм |
|
Размерный допуск ±0,1 мм |
Чистая апертура 70% L x W |
|
Рабочая длина волны 400нм-750нм |
Покрытие Покрытие со скошенной кромкой |
|
Отражательная способность Ravg>99%a (угол падения 45°) |
Чистота поверхности (царапины/ямки) 10/5 |
|
Плоскостность поверхности (при 633 нм) λ/10 |
Угловой допуск ±3 угловых минуты |
- Применение: отклонение светового пути
- Рабочая длина волны: 400-750 нм
- Прямоугольные призматические зеркала, скошенное покрытие
- Оптический материал: N-BK7

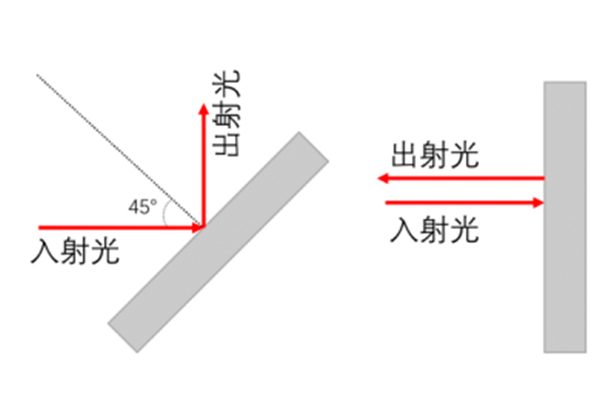

Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной диэлектрической световозвращающей пленки LBTEK N-BK7 превышает 99% в рабочем диапазоне длин волн. LBTEK предлагает зеркала с прямоугольной призмой с диэлектрическим покрытием различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в нашу службу технической поддержки.
Общие параметры
|
Материал оптического элемента N-BK7 |
Рабочая длина волны 400нм-750нм |
|
Отражательная способность Ravg>99% (угол падения 45°) |
Плоскостность поверхности (при 633 нм) λ/10 |
|
Угловой допуск ±3 угловых минуты |
Чистота поверхности (царапины/ямки) 10/5 |
|
Покрытие Покрытие со скошенной кромкой |
|
Широкополосное диэлектрическое зеркало, 400–750 нм, прямоугольная призма.
- Рабочая длина волны: 400-750 нм
- Применение: отклонение светового пути
- Оптический материал: N-BK7
Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной диэлектрической отражающей пленки LBTEK превышает 99% в рабочем диапазоне длин волн. LBTEK предлагает зеркала с прямоугольной призмой с диэлектрическим покрытием различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в службу технической поддержки.

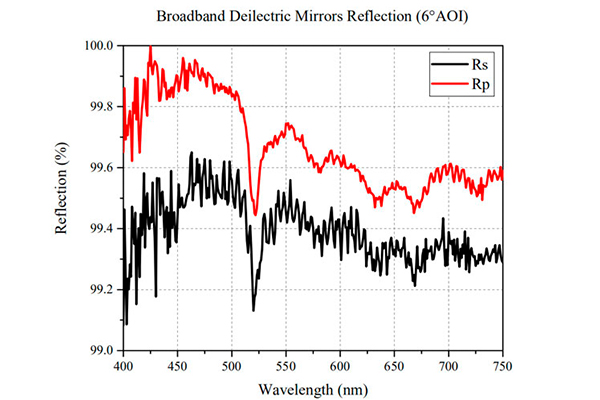

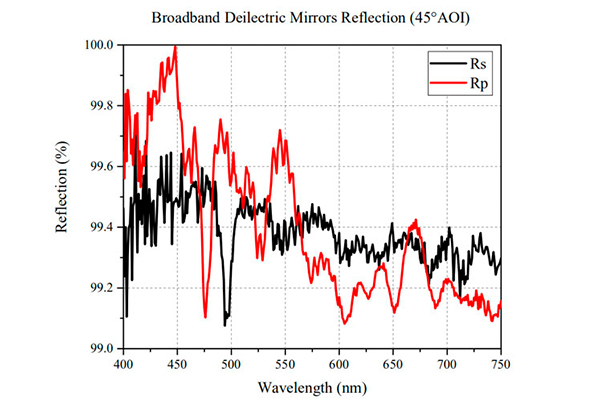

График:

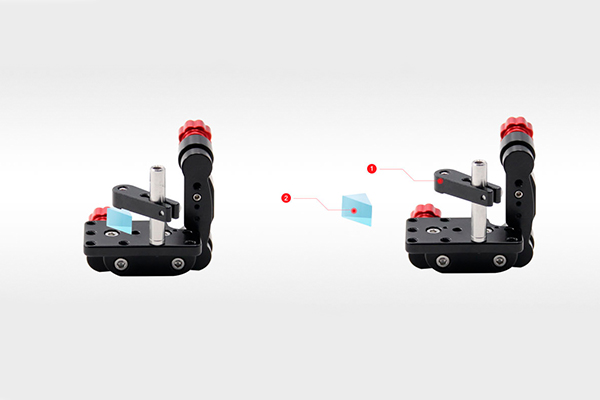

Схема установки:
Чертежи:
