Материал оптического элемента N-BK7 |
Размер 5,0 мм×5,0 мм×5,0 мм |
|
Размерный допуск ±0,1 мм |
Чистая апертура 70% L x W |
|
Рабочая длина волны 400нм-750нм |
Покрытие Покрытие поверхности под прямым углом |
|
Отражательная способность Ravg>99%a (угол падения 45°) |
Чистота поверхности (царапины/ямки) 10/5 |
|
Плоскостность поверхности (при 633 нм) λ/10 |
Угловой допуск ±3 угловых минуты |
- Применение: расширение оптического пути
- Рабочая длина волны: 400-750 нм
- Прямоугольные призматические зеркала, прямоугольное покрытие
- Оптический материал: N-BK7
Зеркала с прямоугольной призмой с прямоугольным покрытием LBTEK покрыты широкополосной диэлектрической отражающей пленкой на двух прямоугольных гранях прямоугольной призмы N-BK7, и отражательная способность отражающей пленки в рабочем диапазоне длин волн больше чем 99%. Зеркало с прямоугольной призмой с прямоугольным покрытием поверхности используется в сочетании с прямоугольной призмой того же размера для увеличения оптического пути системы. LBTEK предлагает зеркала с прямоугольной призмой с диэлектрическим покрытием различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в службу технической поддержки LBTEK.
Общие параметры
|
Материал оптического элемента N-BK7 |
Угловой допуск ±3 угловых минуты |
|
Рабочая длина волны 400нм-750нм |
Покрытие Покрытие поверхности под прямым углом |
|
Отражательная способность Ravg>99% (угол падения 45°) |
Плоскостность поверхности (при 633 нм) λ/10 |
|
Чистота поверхности (царапины/ямки) 10/5 |
|
Широкополосное диэлектрическое зеркало, 400–750 нм, прямоугольная призма.
- Рабочая длина волны: 400-750 нм
- Применение: расширение оптического пути
- Оптический материал: N-BK7
Прямоугольные призматические зеркала с покрытием LBTEK имеют среднюю отражательную способность более 99% при угле падения 45°. LBTEK предлагает зеркала с прямоугольной призмой с диэлектрическим покрытием различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в службу технической поддержки.

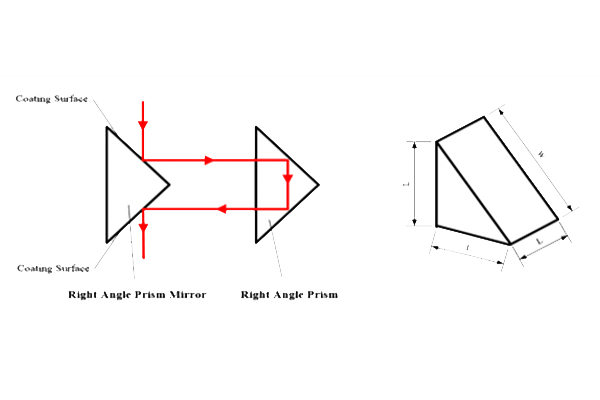

Чертежи:
