Прямоугольное призматическое зеркало, N-BK7, скошенное покрытие, серебряное покрытие: 450 нм – 20,0 мкм

Цена: 132.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Зеркала

Модель:

Описание

Применение: отклонение светового пути
Прямоугольные призматические зеркала, скошенное покрытие
Рабочая длина волны: 450 нм-20,0 мкм
Оптический материал: N-BK7

Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной металлосеребряной пленки LBTEK N-BK7 превышает 96% в рабочем диапазоне длин волн. LBTEK предлагает металлические пленочные зеркала с прямоугольными призмами различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в нашу службу технической поддержки.

Общие параметры

Материал оптического элемента N-BK7	Угловой допуск ±3 угловых минуты
Рабочая длина волны 450 нм-20,0 мкм	Покрытие Покрытие со скошенной кромкой
Отражательная способность Ravg>96% (угол падения 6°)	Плоскостность поверхности (при 633 нм) λ/10
Чистота поверхности (царапины/ямки) 40/20

Широкополосное зеркало с металлическим покрытием, серебряное покрытие, 450 нм-20,0 мкм, прямоугольная призма.

Применение: отклонение светового пути
Оптический материал: N-BK7
Рабочая длина волны: 450 нм-20,0 мкм

Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной металлической серебряной пленки ЛБТЭК превышает 96% в рабочем диапазоне длин волн. LBTEK предлагает зеркала с прямоугольной призмой с диэлектрическим покрытием различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в службу технической поддержки.

Зеркало с металлическим покрытием, N-BK7, прямоугольная призма L= 5,0 мм, с серебряным покрытием 450 нм-20 мкм

Материал оптического элемента

N-BK7

Размер

5,0 мм×5,0 мм×5,0 мм

Размерный допуск

±0,1 мм

Чистая апертура

70% L x W

Рабочая длина волны

450 нм-20,0 мкм

Покрытие

Покрытие со скошенной кромкой

Отражательная способность

Ravg>96%^a(угол падения 45°)

Чистота поверхности (царапины/ямки)

40/20

Плоскостность поверхности (при 633 нм)

λ/10

Угловой допуск

±3 угловых минуты

Прямоугольное призматическое зеркало, N-BK7, прямоугольная призма L=10,0 мм, серебряное покрытие 450 нм-20,0 мкм

Зеркало с металлическим покрытием, N-BK7, прямоугольная призма L=12,5 мм, серебряное покрытие 450 нм-20 мкм

Зеркало с металлическим покрытием, N-BK7, прямоугольная призма L=20 мм, серебряное покрытие 450 нм-20 мкм

Зеркало с металлическим покрытием, N-BK7, прямоугольная призма L=25 мм, серебряное покрытие 450 нм-20 мкм

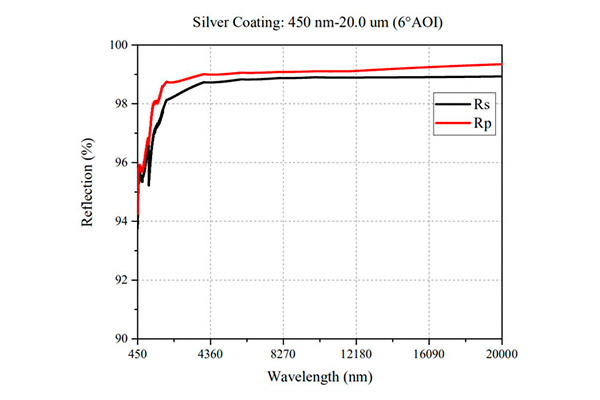

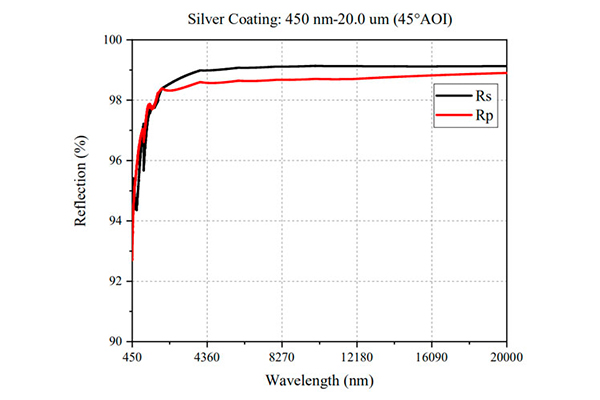

График:

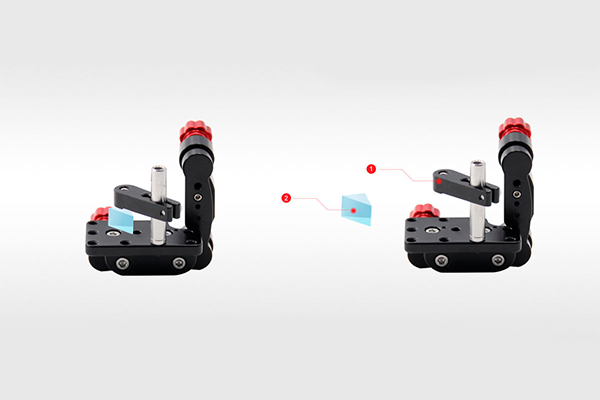

Схема установки:

Чертежи:
