Алюминиевая пленка с эллиптическим зеркалом TFA-E25.4

• Когда угол падения эллипса равен 45°, результирующее световое отверстие является круглым отверстием；
• Эллиптические зеркала могут использовать две точки фокусировки, что устраняет необходимость в нескольких фокусирующих элементах в сборе, что подходит для поворота света.；
• Светосила, получаемая обычными круглыми зеркалами, составляет лишь половину, в то время как светосила эллиптических линз может достигать 100% от круглой апертуры.；
• Коэффициент отражения выражается как среднее значение коэффициента отражения P-поляризованного света и S-поляризованного света.Коэффициент отражения изменяется в зависимости от поляризованного состояния падающего луча；

Алюминизированные зеркала с защитным слоем являются хорошим выбором для многих традиционных широкополосных приложений. Защитный слой из кремнезема используется для защиты тонкой алюминиевой пленки, что делает ее пригодной для лабораторных и промышленных применений. Эллиптические зеркала могут использовать две фокусные точки, что устраняет необходимость в нескольких фокусирующих элементах в сборке.Поскольку он удлиняет длинную ось эллипса, он подходит для сгибания и складывания светильников с высокоточными углами наклона и низким искажением длины волны.

Техническое описание:

 Зеркала с алюминиевым покрытием и защитным слоем являются хорошим выбором для многих традиционных широкополосных приложений. Защитный слой из кремнезема используется для защиты тонкой алюминиевой пленки, что делает ее пригодной для лабораторных и промышленных применений. В условиях высокой влажности алюминиевая пленка с защитным слоем с меньшей вероятностью изменит цвет, чем серебряная пленка с защитным слоем, а коэффициент отражения почти такой же, как у обычной алюминиевой пленки. Эллиптические зеркала могут использовать две фокусные точки, что устраняет необходимость в нескольких фокусирующих элементах в сборке. Поскольку он удлиняет длинную ось эллипса, он подходит для сгибания и складывания светильников с высокоточными углами наклона и низким искажением длины волны.

Когда зеркало находится под углом 45°, длина короткой оси эллипса становится эффективным внешним диаметром оптического элемента.

Варианты установки:

Мы рекомендуем использовать нашу прямоугольную регулировочную оправу серии KCD1L для установки круглых и овальных оптических линз. Поскольку монтажная пластина расположена под углом 45° от стандартного горизонтального положения, это отверстие имеет зазор, который может обеспечить самую большую апертуру для любого проходящего света и обеспечить пространство для работы с установленными оптическими компонентами. Разница между овальной и круглой апертурой заключается в том, что монтажная рамка для установки овальных оптических компонентов формирует большую апертуру, в то время как круглая линза диаметром 1 дюйм может формировать только около половины апертуры.

Сборка:

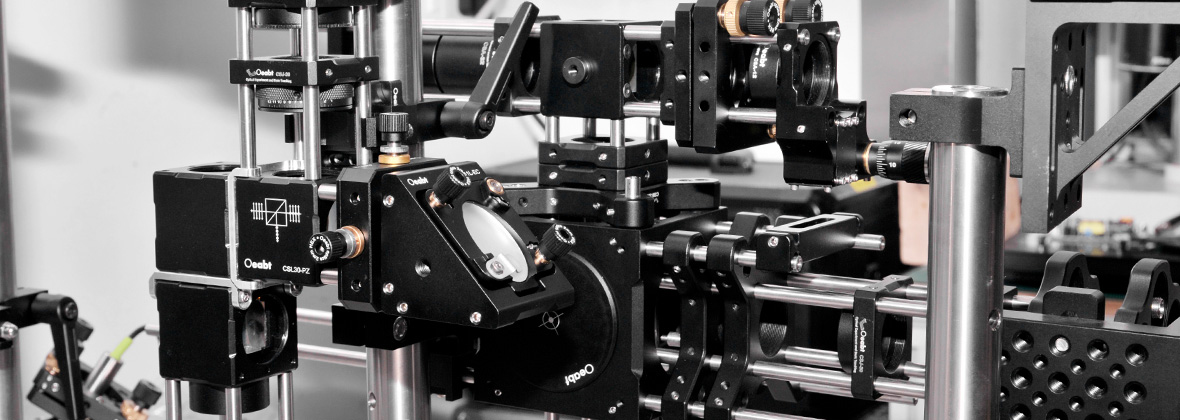

Пример применения:

Модель TFA-E25.4

Описание продукта: короткая ось 25,4 мм, длинная ось 35,6 мм;
толщина t: 5 мм;
