Сапфировые купола

Цена: 0.00 USD
Количество:
Производитель: Shalom EO, Китай
Срок поставки: 60 дней
Категория: Оптические купола
Модель:

Оптические компоненты.

Оптические компоненты представляют собой простые оптические элементы для построения оптических систем, выполняющие функции фокусировки, фильтрации, отражения и поляризации света. Оптические системы используются в самых разных областях, таких как визуализация, микроскопия, тестирование и производство для промышленности, медицины, биологических наук, связи и т.д. Для улучшения характеристик оптических элементов часто выбирают подложки из определенных материалов и тонкопленочные покрытия.

Photonics Cloud является поставщиком готовых и таможенных оптических продуктов, предлагает оптические линзы, окна, зеркала, призмы и оптические фильтры, поляризаторы, светоделители, волновые пластины. Оптические линзы используются для фокусировки или рассеивания света, оптические призмы предназначены для разделения или изменения пути света, а оптические окна используются для защиты чувствительных элементов от внешней среды. Также предлагается высокоточная оптика суперполировки и лазерная оптика, сапфировая оптика, оптика серии машин IPL.

Сапфировая оптика.

Сапфир не только имеет широкий спектр прозрачности от 150 нм до 5500 нм, он также обладает превосходной механической прочностью, твердостью поверхности, высокой теплопроводностью, высокой диэлектрической проницаемостью и превосходной устойчивостью к химическим кислотам и щелочам. Поэтому сапфировые оптические компоненты широко используются в суровых условиях с широким диапазоном длин волн от ультрафиолетового (УФ) до среднего инфракрасного (MWIR), включая датчики, полупроводники, FTIR-спектроскопию и системы визуализации FLIR.

Photonics Cloud предлагает сапфировые оптические компоненты для различных применений, в том числе: сапфировые линзы и призмы, сапфировые сферические линзы и полусферические линзы, сапфировые окна и купола, а также окна для наручных часов.

Сапфировые купола.

  • Диапазон диаметров от 10мм до 280мм
  • Хорошая передача от УФ до MWIR
  • Отличная твердость поверхности и химическая стойкость
  • Для обороны, безопасности и аэрокосмической промышленности

Купола нуждаются как в высокой передаче, так и в долговечности. Сапфир является отличным выбором благодаря своим хорошим механическим свойствам и хорошей передаче от УФ до MWIR 3-5 мкм, он подходит для многоспектральных и высокоскоростных применений. Photonics Cloud предоставляет сапфировые купола с широкой длиной волны от УФ до MWIR, они широко используются в обороне, безопасности и аэрокосмических приложениях.

Характеристики:

Материалы

Кристаллы сапфира оптического качества (Al2O3)

Диапазон диаметров

10~ 380мм

Допуск по толщине

+/-0,2 мм (опционально: +/-0,1 мм и +/-0,05 мм)

Качество поверхности

от 60/40 до 40/20 S/D

Фрингс (обычн.)

индивидуальные

Неравномерность (дельта N)

индивидуальные

Фаска

0,1~0,3 мм x 45 градусов



Физические и оптические свойства:

Диапазон передачи

от 0,17 до 5,5 мкм

Показатель преломления

No 1,75449; Ne 1,74663 при 1,06 мкм (1)

Потеря отражения

14% при 1,06 мкм

Коэффициент поглощения

0,3 x 10-3 см-1 при 2,4 мкм (2)

Пик остаточных лучей

13,5 мкм

дн/дТ

13,1 x 10-6 при 0,546 мкм (3)

dn/dµ = 0

1,5 мкм

Плотность

3,97 г/куб.см

Температура плавления

2040°С

Теплопроводность

27,21 Вт м-1 К-1 при 300 К

Тепловое расширение

5,6 (пара) и 5,0 (перп) x 10-6 /K *

твердость

Knoop 2000 с 2000gindenter

Удельная теплоемкость

763 Дж кг-1 К-1 при 293К (4)

Диэлектрическая постоянная

11,5 (пара) 9,4 (перп) на 1 МГц

Модуль Юнга (E)

335 ГПа

Модуль сдвига (G)

148,1 ГПа

Объемный модуль (K)

240 ГПа

Коэффициенты эластичности

С11=496 С12=164 С13=115 С33=498 С44=148

Предел кажущейся эластичности

300 МПа (45 000 фунтов на кв. дюйм)

Коэффициент Пуассона

0,25

Растворимость

98 х 10-6 г/100 г воды

Молекулярный вес

101,96

Класс/Структура

Треугольный (шестигранный), R3c



Техническая визуализация:

Кривые:

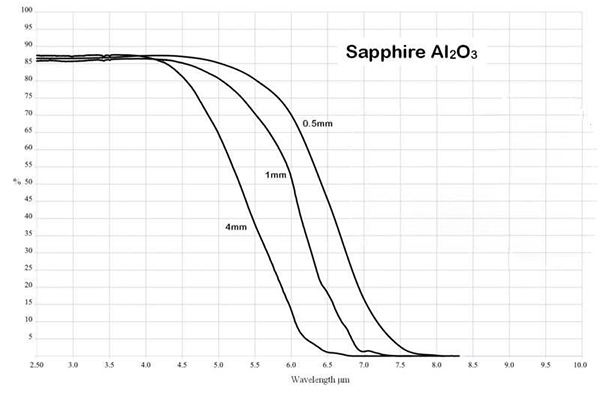

  1. Пропускание сапфира в инфракрасном диапазоне длин волн (без покрытия)

189 1

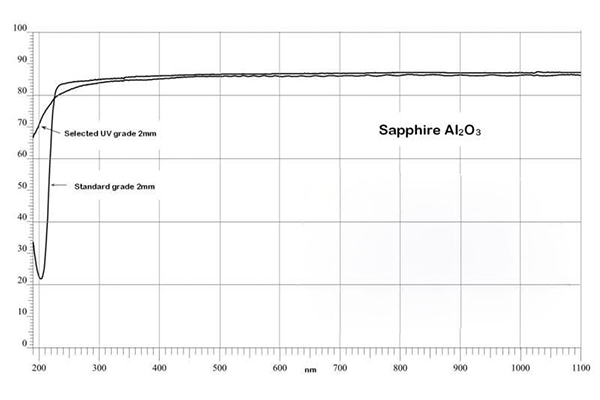

2. Пропускание сапфира в УФ-диапазоне (без покрытия)

189 2
