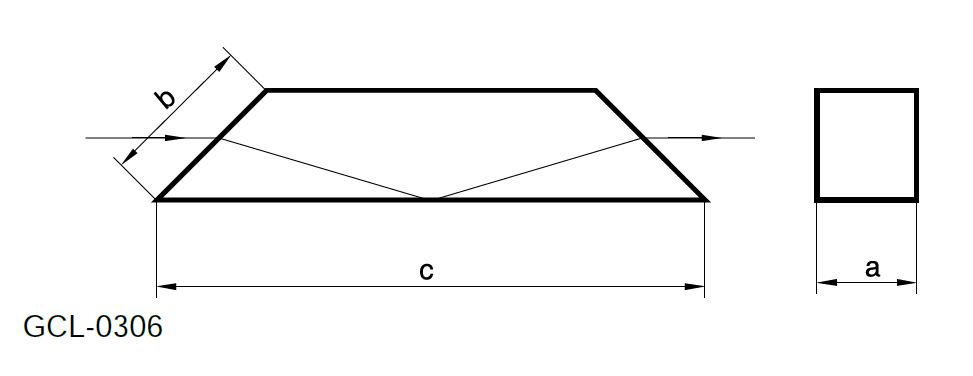

Призмы Dove GCL-0306

Призмы этого типа представляют собой половину обычной прямоугольной призмы с прямым углом, усеченным параллельно грани гипотенузы, входящим в одну из наклонных граней, имеющим полное внутреннее отражение (TIR) на этой грани и выходящим из другой наклонной грани параллельно направлению ее падения. Из-за однократного отражения от поверхности гипотенузы изображение переворачивается, но не перемещается в боковом направлении. Исходящий свет продолжается в направлении падения.

Наиболее интересным свойством призмы Dove является то, что при повороте призмы вокруг падающей оси на определенный угол изображение поворачивается в два раза больше этого угла. Это делает ее устройством поворота луча, которое широко используется в оптических приборах. Призма Dove должна использоваться при параллельном освещении или коллимированном луче.

• Допустимый угол наклона: ±3'
• Материал: BK7, подвергнутый тонкому отжигу
• Допустимый размер: ±0,15
• Плоскостность: λ/4
• Качество поверхности: 60-40% без царапин
• Чистое отверстие: 90% площади поверхности
• Без покрытия

Призмы Dove GCL-0306
