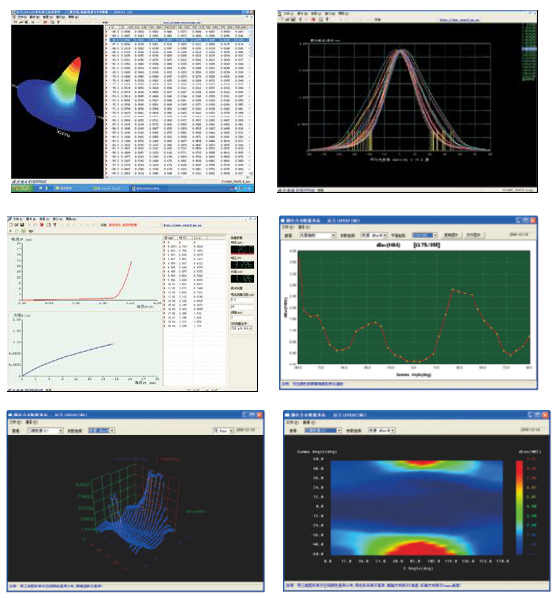

Система позволяет протестировать множество параметров, таких как световой поток, светоотдача, световая мощность, относительное спектральное распределение мощности, координаты цветности, CCT, доминирующая длина волны, пиковая длина волны, полупиковая длина волны, индекс цветопередачи, чистота цвета, коэффициент красного, цветовой допуск, прямое напряжение. /ток, обратное напряжение/ток, распределение спектра (опции), распределение цвета (опция), сила света, угол луча, трехмерная диаграмма распределения силы света, кривая силы света и тока и т. д. Параметры мгновенных оптических характеристик (импульсное измерение) и устойчивые оптические характеристики (измерение постоянного тока) светодиода могут быть измерены одновременно.

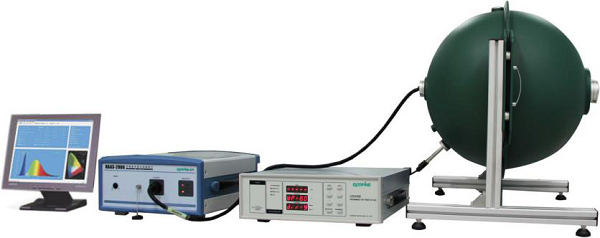

Картинка:
Техническое превосходство:
Низкий рассеянный свет

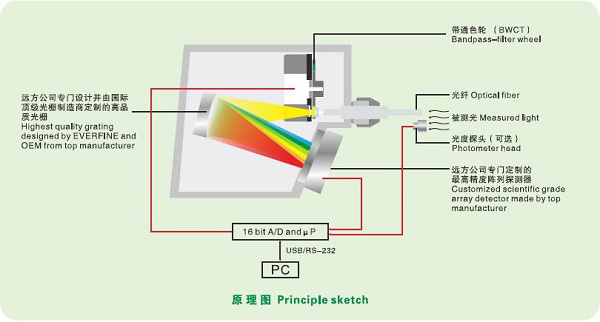

Система использует высокоточную решетку и матричный детектор научного класса, технологию BWCT и технологию коррекции рассеянного света NIST.
Широкий линейный динамический диапазон.
По сравнению с обычным детектором матричный детектор научного уровня, используемый в HAAS-2000, имеет более широкий линейный динамический диапазон, который может быть дополнительно расширен после разработки оптического согласования. Технология SBCT также значительно улучшает линейный динамический диапазон HAAS-2000.
Быстрые измерения.
HAAS-2000 может измерять не только оптические характеристики стационарного источника света, но и источника переходного света, что полностью соответствует соответствующим стандартам. В пределах диапазона чувствительности прибора прибор может тестировать источник света на любой частоте, например, ниже микросекундного уровня, и прибор может получать спектральное распределение мощности путем синхронизации функции триггера. В HAAS-2000 вместо механической сканирующей системы используется матричный детектор научного уровня, который может измерить спектральное распределение мощности за очень короткое время (миллисекунды).
Высокая точность.
HAAS-2000 предназначен для проведения высокоточных испытаний за счет использования наилучшего матричного детектора научного уровня, высокоточной решетки, великолепных оптических систем и точных электронных схем. Система обладает такими преимуществами, как высокое разрешение, высокая чувствительность, высокая чувствительность, низкий уровень шума, низкий уровень рассеянного света и широкий динамический диапазон для достижения точных целей измерения.
Высокая повторяемость и стабильность.
Прибор имеет сканирующий механизм без механического движения и технологию охлаждения с постоянной температурой для контроля постоянной температуры на уровне 0,05 ℃, что гарантирует высокую воспроизводимость и стабильность измерения.
Параметры:
|
HAAS-2000 VIS type |
|
|
Optical bench |
|
|
Детектор |
HAMAMATSU TE-охлаждаемая подсветка CCD Температура охлаждения CCD: -10 ℃ , Стабильность: ±0,05 ℃, ПЗС- пиксели: 1024x128 (режим биннинга) |
|
Решетка |
Плоская голографическая решетка |
|
Ширина щели |
100 мкм (стандарт) |
|
Оптический вход |
Волоконная оптика |
|
Спектрометр |
|
|
Спектральный диапазон |
380-780нм (стандарт) |
|
Спектральное разрешение |
3,0 нм |
|
Точность длины волны |
±0,3нм |
|
Рассеянный свет (осветитель A) |
5.00E-05 |
|
Колориметрические параметры |
|
|
Цвет точность (x, y) |
±0,0015 1) |
|
Воспроизводимость цвета (x,y) |
±0,00015x , ±0,0002y (синий светодиод) |
|
Электрические параметры |
|
|
Аналого-цифровой преобразователь |
16 бит/1,25 МГц |
|
Интерфейс |
USB2.0/RS-232 |
|
Интегральное время _ |
9 мс-60 с |
|
Электрическая точность |
±0,2 класс |
|
Синхронный триггерный сигнал |
Быстрое измерение переходного (импульсного) фотоэлектричества и стационарных (постоянных) оптических характеристик в импульсном режиме мощных светодиодов |
|
Фотометрия |
|
|
Линейность |
±0,3% |
|
Повторяемость |
±0,2% |
|
S чувствительность |
0,01 мкд |
|
Точность |
±1% |

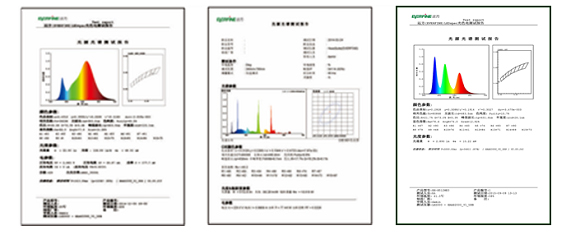

Типовой отчет:
Картинка:
